Esempio di applicazione Produzione di materassi
Requisiti

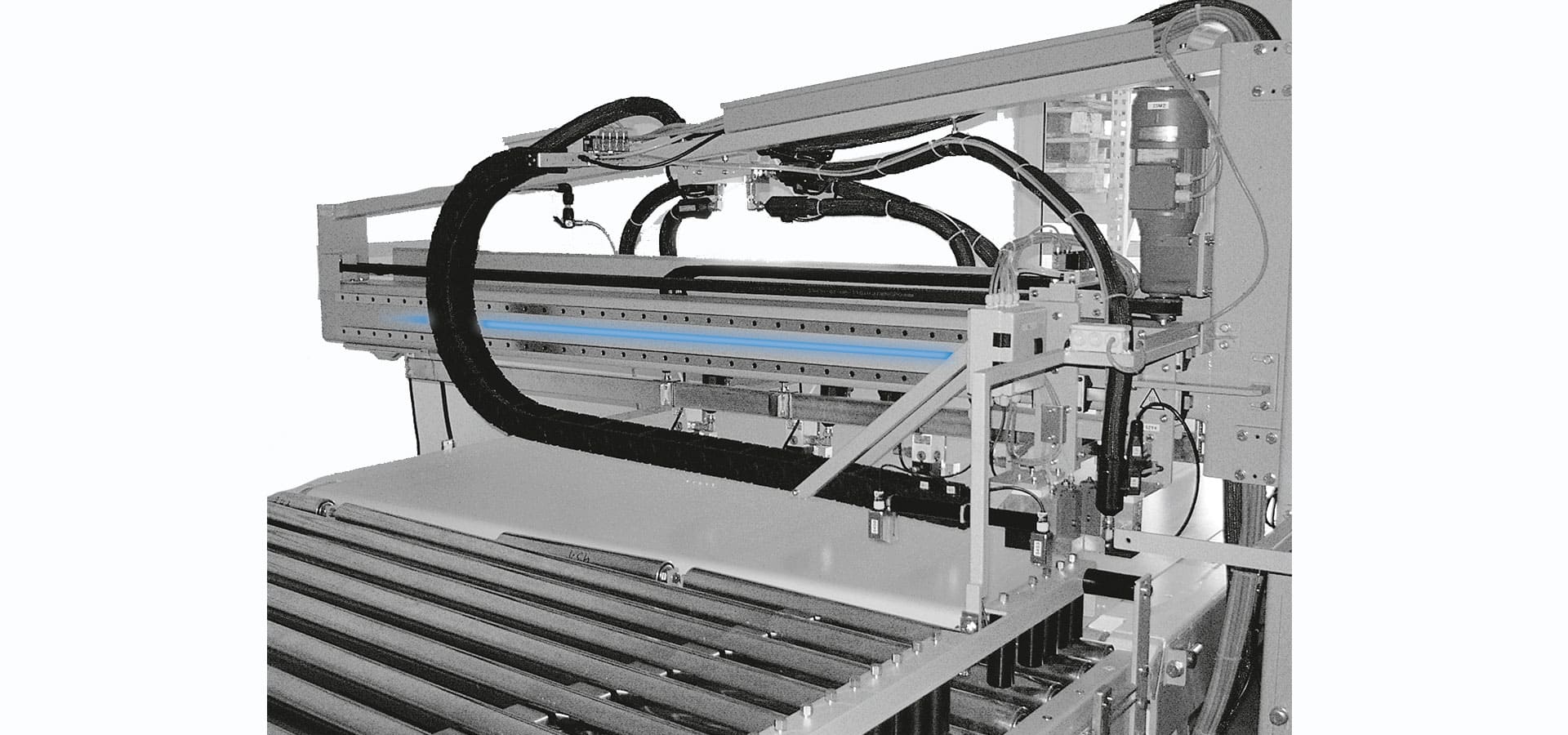

Al centro del portale per l'incollaggio dei materassi vengono posizionati dei punti adesivi. La guida serve per spostare il portale in direzione X e Y. Per motivi di costo, le superfici di montaggio delle guide rimangono grezze.
Soluzione
La guida in alluminio FDA25 in una lunghezza di 2.000 mm.
Soluzione di scorrimento utilizzata

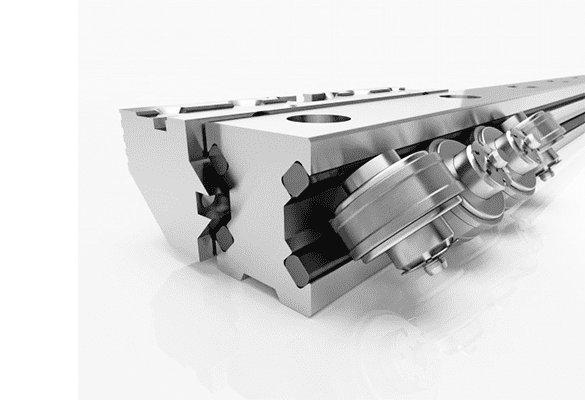

Guida lineare FDA
Vantaggi
L'unità di guida si muove a velocità di 50 m/min, azionata da una cinghia dentata. La guida viene montata direttamente sulla sottostruttura in alluminio grezzo, non vi è alcun effetto bimetallico dovuto alle fluttuazioni di temperatura. Questa soluzione rende il sistema molto competitivo da un punto di vista economico. Con la guida in alluminio si ottiene la massima scorrevolezza. Il precarico del sistema può essere regolato a piacere.
