Il principio Franke
Quattro fili per una costruzione ottimizzata

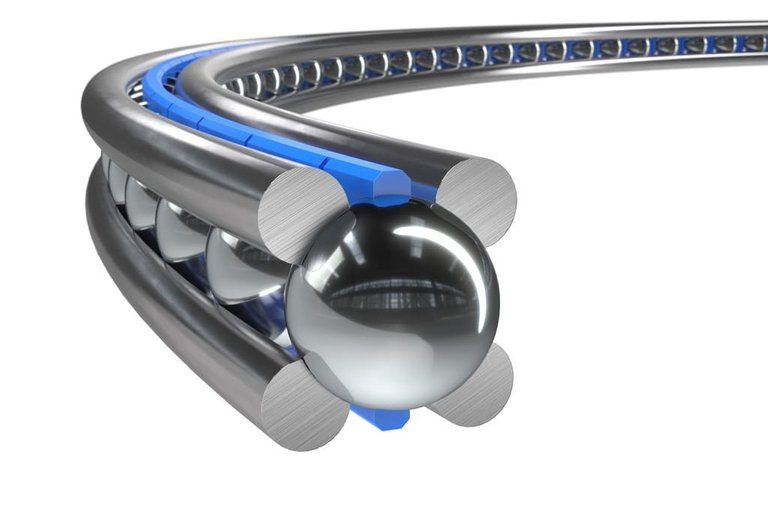

La sostanziale differenza tra un normale cuscinetto a sfere e un cuscinetto a filo metallico Franke sta nelle piste di rotolamento. In un cuscinetto su filo, gli elementi volventi non rotolano su massicci anelli, ma su fili in acciaio temprato. La flessibilità di questo principio consente una progettazione più libera e semplice per lo sviluppo di prodotti migliori.
Non potrebbe essere
più semplice o più compatto
In un cuscinetto su filo metallico, resistenti anelli di acciaio rappresentano la struttura di scorriemnto del cuscinetto. Questa soluzione permette di risparmiare peso e spazio di montaggio.La libera scelta del materiale e della forma della sede ospitante il cuscinetto permette la massima personalizzazione dell'applicazione.
Funziona in modo preciso.
Funziona in modo preciso.
E funziona in modo preciso.
Le piste di rotolamento sono adattate con precisione al diametro dei corpi volventi. Ciò assicura caratteristiche funzionali ottimali e garantisce sia un funzionamento preciso che una lunga durata.
Resistente agli urti ed agli impatti
Le piste dei cuscinetti su filo metallico Franke sono in acciaio temprato. Questa soluzione consente l'assorbimento di urti ed impatti sul cuscinetto. Il risultato: un'elevata resistenza e durata del cuscinetto anche in condizioni estreme.
Compensazione delle deformazioni
Leggere deformazioni delle strutture di contenimento, ad esempio dovute a variazioni di temperatura, sono compensate dai cuscinetti in elementi Franke. Dove altri cuscinetti volventi si fermano, il cuscinetto Franke continua a svolgere il suo lavoro.
Nessun gioco nel cuscinetto. Resistenza rotazionale regolabile.
La vostra applicazione si concentra sulla dinamica o sulla precisione? Oppure bisogna trovare un buon compromesso? La resistenza alla rotazione di un cuscinetto su filo metallico è regolabile. Adattabile ad ogni situazione. In qualsiasi momento.
Opportunità
anzichè
specifiche
I cuscinetti in elementi Franke possono essere utilizzati nelle più diverse esecuzioni. La costruzione della struttura non richiede particolari caratteristiche in quanto non direttamente esposta ai carichi.Il carico è supportato dal cuscinetto su filo. Questo permette di scegliere liberamente forma e materiale ideale della vostra costruzione.
Tutto quello che vuoi.
Solo quello di cui hai bisogno.
Franke propone i cuscinetti in elementi da inserire nella struttura o i cuscinetti assemblati pronti per il montaggio. Su richiesta esecuzioni su specifica del cliente, con dentature o con motore torque integrato.
Cuscinetti in elementi
Tutto ciò di cui avete bisogno per la vostra soluzione con un cuscinetto su filo è un cuscinetto in elementi Franke. Il cuscinetto in elementi Franke può essere facilmente integrato nella struttura che state creando ed è semplice da assemblare e personalizzare.Il cuscinetto può essere personalizzati in base alle vostre esigenze, ad esempio usando materiali amagnetici e sfere in ceramica.
Cuscinetti assemblati

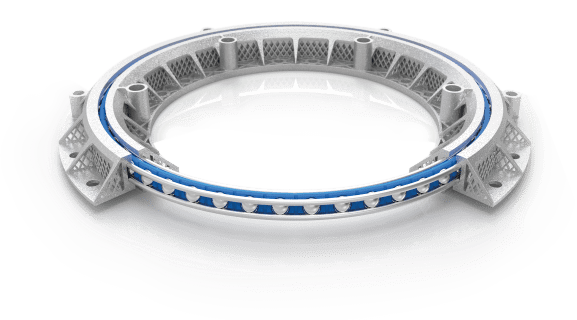

Su richiesta possiamo progettare e produrre per voi sistemi di rotazione completi personalizzati. Questa soluzione vi permetterà di avere una soluzione esclusiva pronta al montaggio. I cuscinetti assemblati Franke sono disponibili in molteplici misure, con piani di foratura e dentature speciali e realizzate con materiali come alluminio, acciaio inossidabile, carbonio o in esecuzione ricavata da stampa tridimensionale.
Tavole rotanti / Sistemi
Preferite una soluzione completa da unico fornitore? Franke è in grado di fornire sistemi di rotazione completi di motorizzazione ed azionamento pronti per l'utilizzo. Soluzioni con Direct Drive sono inoltre un punto di forza di Franke che da tempo impiega questa tecnologia per i cuscinetti che equipaggiano i tomografi dei principali produttori mondiali.
Individualmente unico
I cuscinetti in elementi possono avere superpoteri - se ne avetebisogno:
amagnetico
compatibile con industria alimentare
altamente dinamico
senza lubrificante
adatto per camere bianche
estremamente resistente a basse ed alte temperature
resistente alla corrosione
super leggero
Elementi volventi
Sfere
Rulli
Materiale degli elementi volventi
Acciaio
Acciaio inossidabile
Ceramica
Rivestimento anticorrosione (ATC)
Sezioni dei cuscinetti in elementi
Piste rettificate
Piste profilate
Cuscinetti ad anelli sottili
![[Translate to Italienisch:] Rollenlager](/fileadmin/_processed_/3/f/csm_LEW_aa73881d5f.png)
Cuscinetto a rulli
Cuscinetto a quattro punti di contatto
Cuscinetto a sfere a contatto obliquo
Materiale della via di scorrimento
Acciaio per molle temprato
Acciaio inossidabile
Acciaio Amagnetico
Rivestimento anticorrosione (Dicronite, FE-Zn)
Gabbie
Gabbia standard
Gabbia a nastro
Gabbia a pettine
Gabbia piatta
Gabbia per rulli
Gabbia segmentata
Materiale della gabbia
Plastica
PEEK
Teflon
Resina
Acciaio inossidabile
Ottone
Lubrificanti
Lubrificante standard
Lubrificante per alimentare
Lubrificante speciale
Senza lubrificante
Strutture di contenimento
Design libero - Esempi
Libera scelta del materiale - esempi
Acciaio
Acciaio inossidabile
Fusione
Alluminio
Bronzo
Plastica
Carbonio
Rivestimenti speciali
Anodizzazione
Anodizzazione dura
Zincatura
Nichelatura chimica
Brunitura
Fosfatazione galvanica
SurTec
Dentature
Anello esterno dentato
Anello interno dentato
Anello interno ed esterno dentati
Tipi di dentatura
Dentatura dritta
Dentatura elicoidale
Dentatura per cinghia
Ingranaggio a vite senza fine
Dentature speciali
Guarnizioni
Perbunan (standard)
Viton
Tipi di guarnizioni
Guarnizione a labirinto
Anello di tenuta a molla
Tenuta radiale dell'albero
Guarnizine leggera
Guarnizione per elevata pressione
Ø da 40 a 2000 mm.
Continuo.
Franke produce cuscinetti su filo metallico in qualsiasi diametro da 40 mm a 2000 mm. Forniamo sia soluzioni individuali che di serie a condizioni interessanti.
Disponibili per singole forniture
Franke è flessibile - anche per quanto riguarda le dimensioni del lotto. Sviluppiamo e produciamo per voi cuscinetti in elementi, cuscinetti assemblati e soluzioni di complete a partire dal singolo pezzo.
Dall'idea alla soluzione finale - siamo sempre al vostro fianco
- Consulenza completa
- Presentazione dei prodotti Franke - presso la vostra o la nostra sede
- Fornitura di campionature
- Sviluppo individuale
- Prototipazione e test
- Formazione per l'installazione
- Servizi di manutenzione e rigenerazione dei nostri cuscinetti.
Lasciatevi consigliare!
Da un esperto Franke tramite chat video, sul tuo sito o presso la nostra sede.
