Gabbie a nastro serie LBK

La gabbia a nastro viene fornita segmentata nella lunghezza richiesta e dotata di sfere pronte per l'installazione. Il numero di segmenti dipende dal diametro del cuscinetto e dalla dimensione della sfera. Per applicazioni speciali, la gabbia a nastro può essere fornita anche in un unico pezzo.

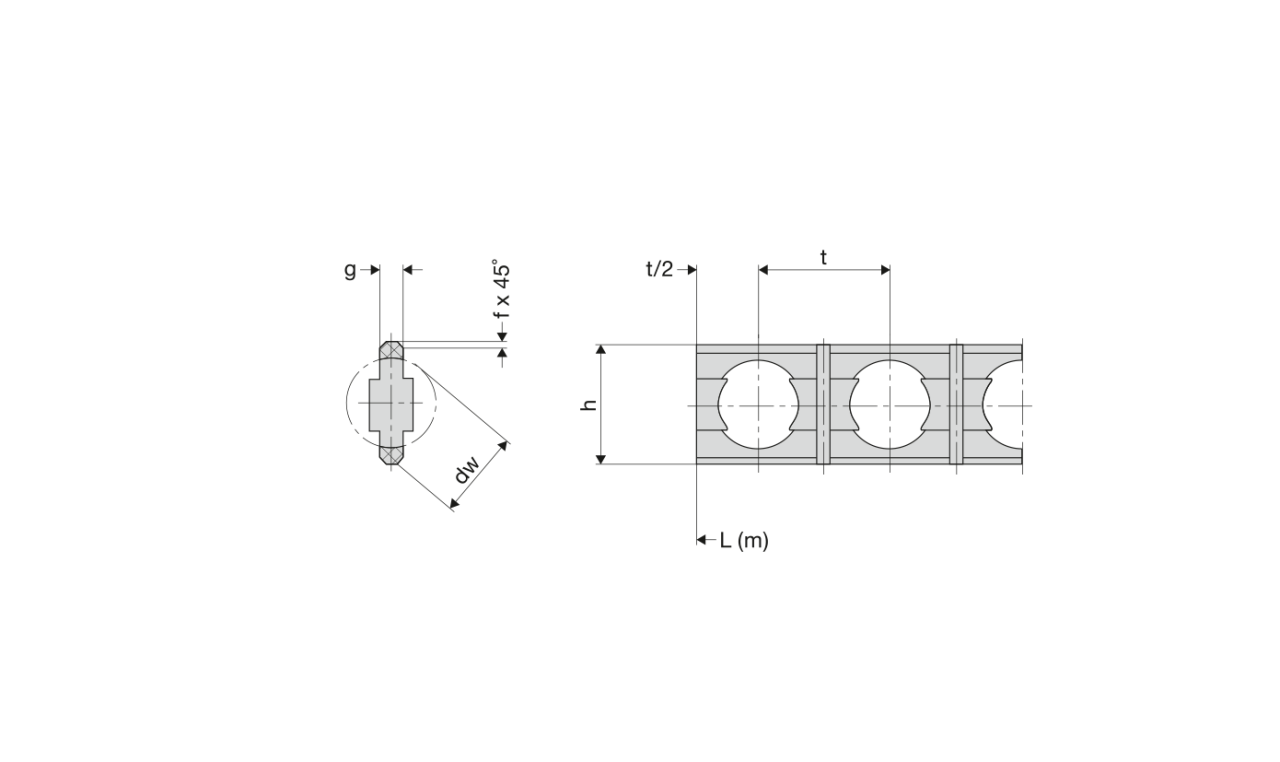

Gabbie a nastro serie LBK
Dimensioni della gabbia	dw		Dimensioni mm				Numero d’ordine
	mm	Inch	h	G	t	f
LBK5	5,0	3/16	7,6	1,5	7,5	0,4	78916A
LBK6	6,0		8,6	1,6	9,2	0,4	78917A
LBK8	8,0	5/16	10,6	2,0	12,0	0,6	78918A
LBK9,5	9,5	3/8	12,6	2,5	14,0	0,7	78920A
LBK10	10,0		13,2	2,5	14,0	0,7	78921A
LBK11	11,0		13,2	2,5	14,0	0,7	78922A
LBK12V	12,0		17,0	3,5	14,0	0,7	600997
LBK15	15,0		18,6	3,0	18,6	0,7	78924A
LBK16	16,0		19,6	3,0	20,0	0,7	78925A
LBK20	20,0	25/32	24,2	3,5	26,0	0,7	78926A

Gabbie piane in resina, acciaio inossidabile, ottone

L'uso di una gabbia piatta è assolutamente necessario a temperature superiori a 100 °C e per diametri di sfera superiori a 20 mm. Sono possibili anche soluzioni speciali come la completa protezione dalla corrosione o la resistenza alle radiazioni.

Gabbie piatte
Dimensione della sfera mm	Contenimento mm		Gabbie piatte mm		Numero d’ordine
dw	g1	h1	G	h
5	13	2,7	10	2	su richiesta
6	15	2,7	12	2	su richiesta
8	18	4,0	15	3	su richiesta
9	18	4,0	16	3	su richiesta
9,525	20	4,0	16	3	su richiesta
12	23	5,5	20	4	su richiesta
16	30	6,5	26	5	su richiesta
20	35	7,5	31	6	su richiesta
25	43	10,0	38	8	su richiesta
30	50	10,0	45	8	su richiesta
40	61	14,0	56	12	su richiesta
50	88	17,5	80	15	su richiesta
