Guide lineari tipo FDD-K
Rotaia doppia e cursore
Amagnetica

5% sconto
sul vostro primo ordine online!

Registrati ora

Le guide in alluminio FDD sono caratterizzate per la neutralità magnetica e per un funzionamento scorrevole e silenzioso.

Descrizione

Le guide lineari Franke FDD sono adatte per compiti di movimento lineare in tutti i settori. I componenti in accicio amagnetico le rendono componenti ideali, ad es. nella tecnologia medica o nella produzione elettronica. Le rotaie possono essere fornite in lunghezze da 200 a 4000mm e su richiesta accoppiate per lunghezze infinite.

Proprietà

Cuscinetti	Cuscinetti a rullini
Vie di scorrimento	Acciaio amagnetico

Proprietà - Valutazione

Resilienza
Dinamica
Resistenza alla corrosione
Amagnetico
Senza lubrificanti
Prezzo

Dati tecnici

Lunghezza della corsa

Corpo unico da 200 mm a 4000 mm, accoppiamento a richiesta

Materiale

Piastra del cursore, pattini e corpo rotaia: alluminio anodizzato
Vie di scorrimento: acciaio amagnetico
Cuscinetti: acciaio amagnetico

Temperatura di esercizio

Da -20 °C a +80 °C

Velocità massima

1 m/s

Massima accelerazione

40 m/s²

Posizione di montaggio

Qualunque

Lubrificazione

Lubrificato a vita, esente da manutenzione

Informazioni tecniche

PDF Informazioni tecniche

Tabelle dati

Comparazione e calcolo

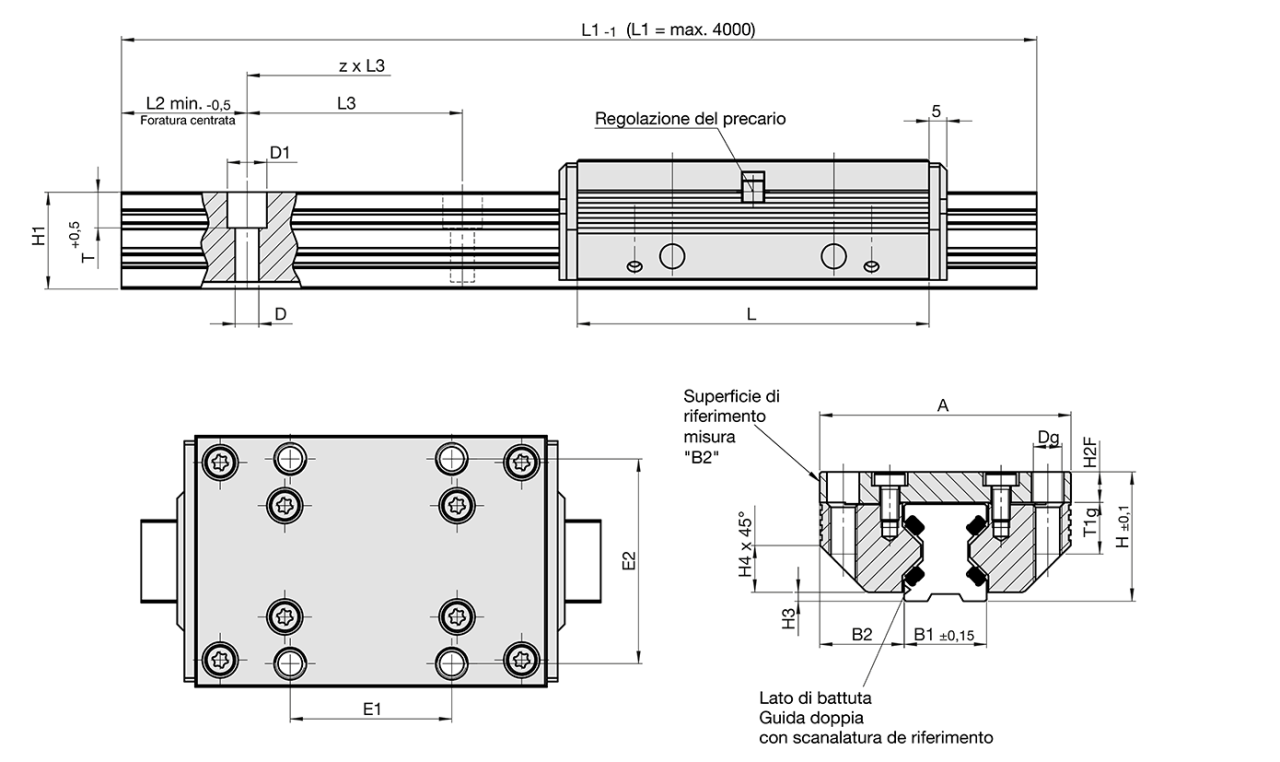

FDD-K
Taglia	Dimensioni mm
	A	L	H	B1	B2	D	D1	Dg	E1
25	70	98	36	23,00	23,50	6,6	11	M 8	45

FDD-K
Taglia	Dimensioni mm
	E2	H1	H2F	H3	H4	L2	L3	T	T1g
25	57	27,0	8,5	2,5	13,0	10	60	10,0	16

Capacità di carico, peso, lunghezza									MyFranke
Taglia	Fattori di carico N		Fattore di carico ribaltante cursore Nm				Peso kg		CAD-Download Calcola il caso di carico
	C	C₀	M_0cx	M_cx	M_0cy/M_0cz	M_cy/M_cz	Cursore	Rotaia/m	CAD-Download Calcola il caso di carico
25	1200	1600	25,0	18,0	35,0	25,0	0,50	1,60	Registrati ora per accedere a MyFranke. Registrati
