Cuscinetto in elementi a rulli incrociati
con piste rettificate
Serie LEW
5% sconto
sul vostro primo ordine online!
I cuscinetti in elementi Franke LEW offrono la massima rigidità con elevata scorrevolezza e precisione di funzionamento.
Descrizione
I cuscinetti in elementi Franke LEW sono adatti per medie velocità di rotazione con elevati carichi ribaltanti. Caratteristiche salienti di questo cuscinetto la rigidità e l'elevata fluidità di scorrimento in condizioni di carico gravose. I rulli disposti in modo incrociato supportano carichi provenienti da ogni direzione. I cuscinetti in elementi LEW sono insensibili agli urti e alle vibrazioni. Offrono la massima flessibilità possibile per quanto riguarda il precarico, le caratteristiche di funzionamento e i diametri fornibili.
Proprietà - Valutazione
Uniformità di moto | |
Precisione | |
Velocità di rotazione | |
Rigidità | |
Montaggio | |
Prezzo |
Dati tecnici
Materiale
Anelli di scorrimento: Acciaio cromo silicio temprato
Elementi volventi: Acciaio per cuscinetti temprato
Gabbia: Poliammide o Poliuretano termoplastico
Temperatura di esercizio
da -30 °C a +80 °C, per brevi periodi fino a +100 °C
Velocità periferica
Max. 2 m/s
Lubrificazione
Shell Gadus S3 V220 C2
Informazioni tecniche

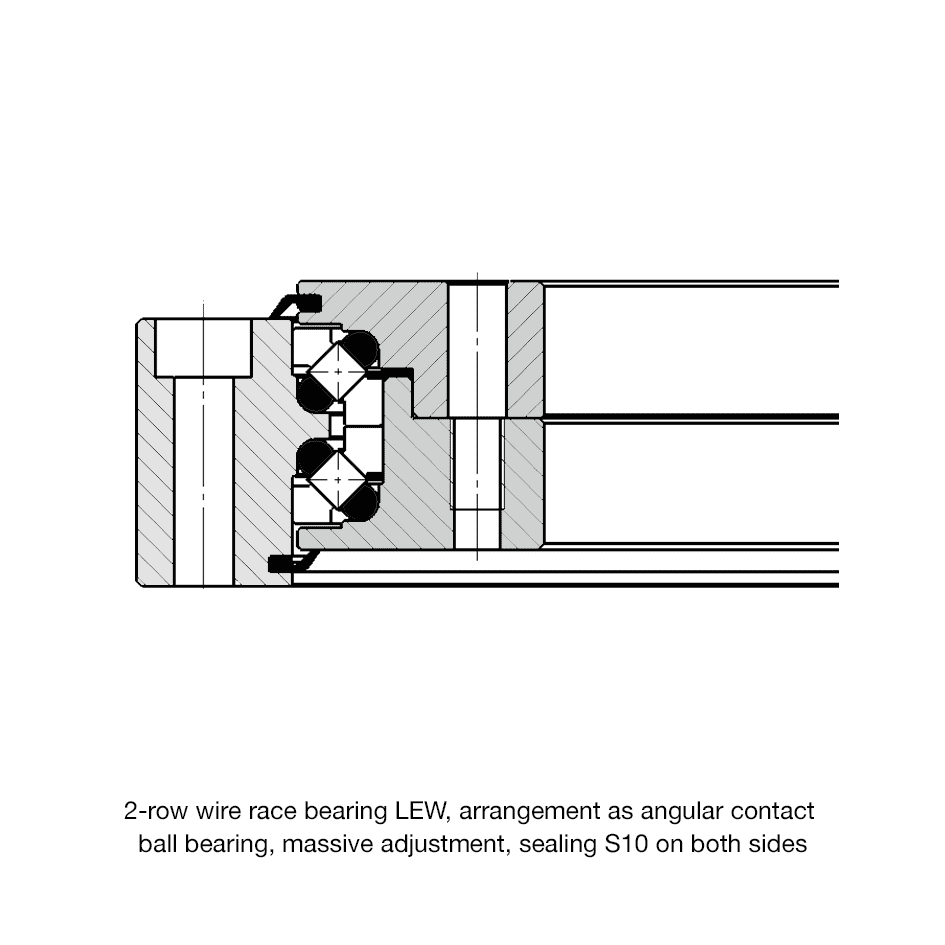

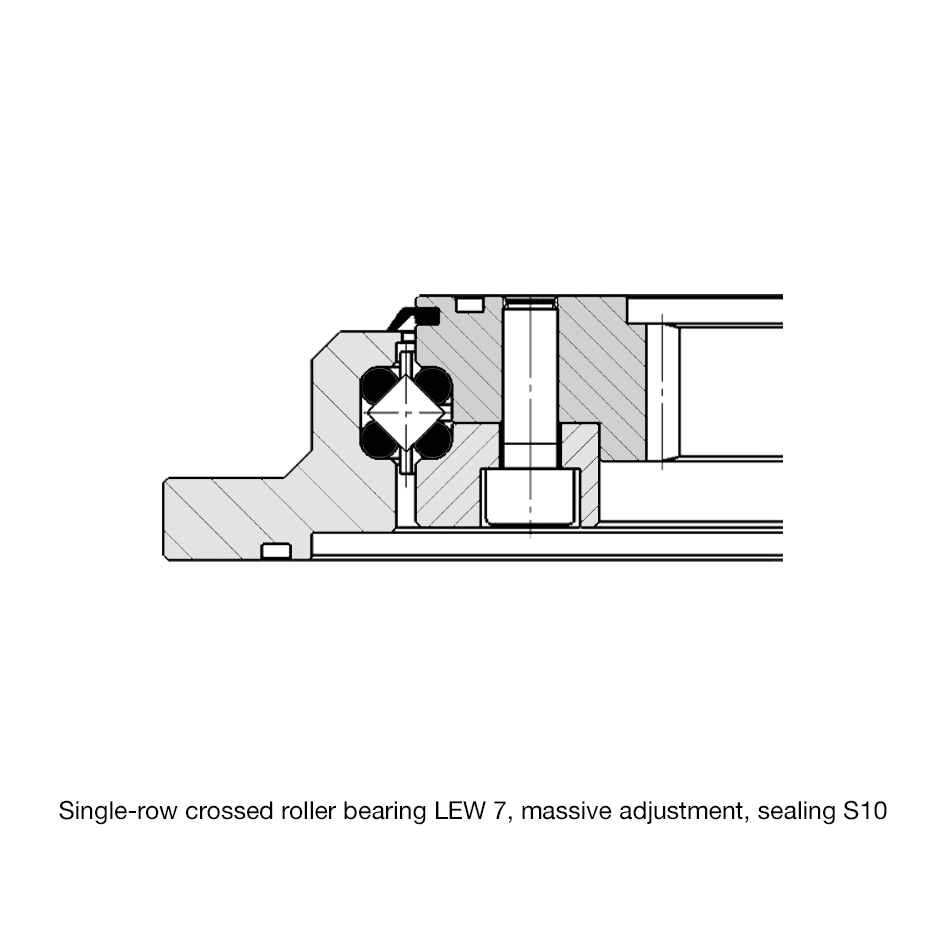

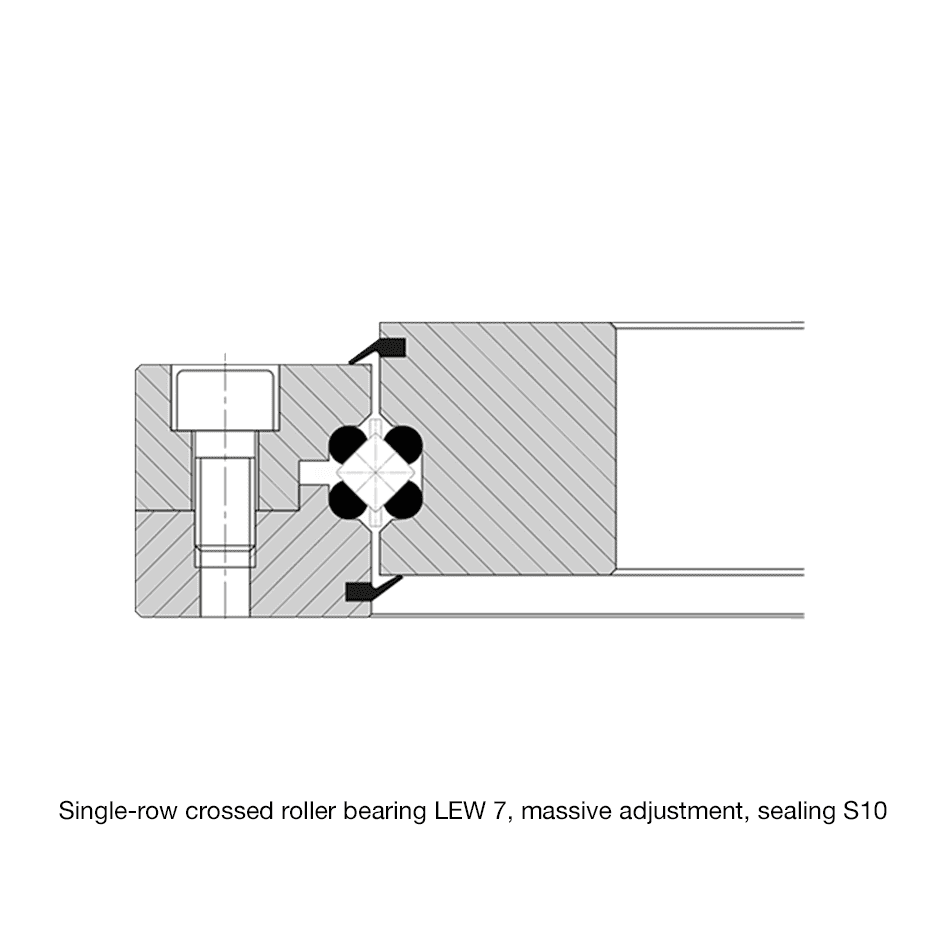

Esempi costruttivi
Tabelle dati
Comparazione e calcolo
LEW 4 λ 7 M x N 9,25 x 9,25 mm | MyFranke | ||||||
---|---|---|---|---|---|---|---|
Descrizione | KKØ mm |
Fattori di carico kN |
Peso kg |
CAD-Download Calcola il caso di carico |
|||
C0a | C0r | Ca | Cr | ||||
LEW4-0150 | 150 | 81 | 32 | 31 | 16 | 0,2 |
Registrati ora per |
LEW4-0200 | 200 | 109 | 44 | 37 | 20 | 0,3 | |
LEW4-0250 | 250 | 137 | 55 | 43 | 24 | 0,4 | |
LEW4-0300 | 300 | 165 | 66 | 49 | 28 | 0,4 | |
LEW4-0350 | 350 | 194 | 77 | 54 | 31 | 0,5 | |
LEW4-0400 | 400 | 222 | 89 | 60 | 34 | 0,6 |
LEW 7 λ 7 M x N 16,6 x 16,6 mm | MyFranke | ||||||
---|---|---|---|---|---|---|---|
Descrizione | KKØ mm |
Fattori di carico kN |
Peso kg |
CAD-Download Calcola il caso di carico |
|||
C0a | C0r | Ca | Cr | ||||
LEW7-0400 | 400 | 350 | 140 | 90 | 47 | 1,9 |
Registrati ora per |
LEW7-0500 | 500 | 440 | 176 | 99 | 52 | 2,3 | |
LEW7-0600 | 600 | 530 | 212 | 113 | 59 | 2,8 | |
LEW7-0700 | 700 | 624 | 250 | 128 | 67 | 3,2 | |
LEW7-0800 | 800 | 714 | 286 | 144 | 75 | 3,7 | |
LEW7-0900 | 900 | 804 | 322 | 163 | 85 | 4,1 | |
LEW7-1000 | 1000 | 894 | 358 | 184 | 96 | 4,6 | |
LEW7-1100 | 1100 | 984 | 394 | 207 | 108 | 5,1 | |
LEW7-1200 | 1200 | 1074 | 430 | 234 | 122 | 5,5 |
Spazio di installazione M X N |
Diametro del cuscinetto KK∅ |
Diametro del filo λ Fattore di carico stat. C0 ax. Fattore di carico stat. C0 rad. Fattore di carico dinam. C ax. Fattore di carico dinam. C rad. Momento statico C0m Peso |
{{(idx +1)}} |
{{ fi.description }} {{ fi.name }} |
{{ fi.firstParameter }} |
{{ fi.secondParameter }} |

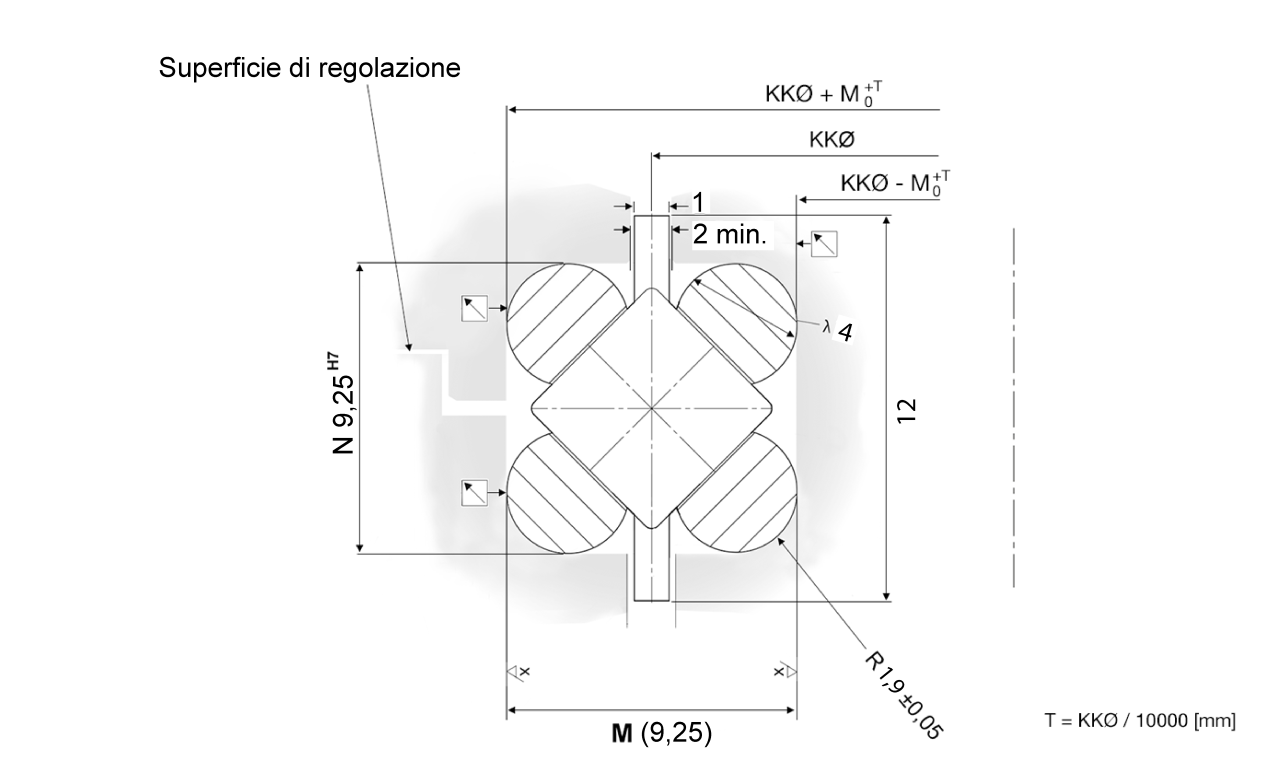

Disegno tecnico |

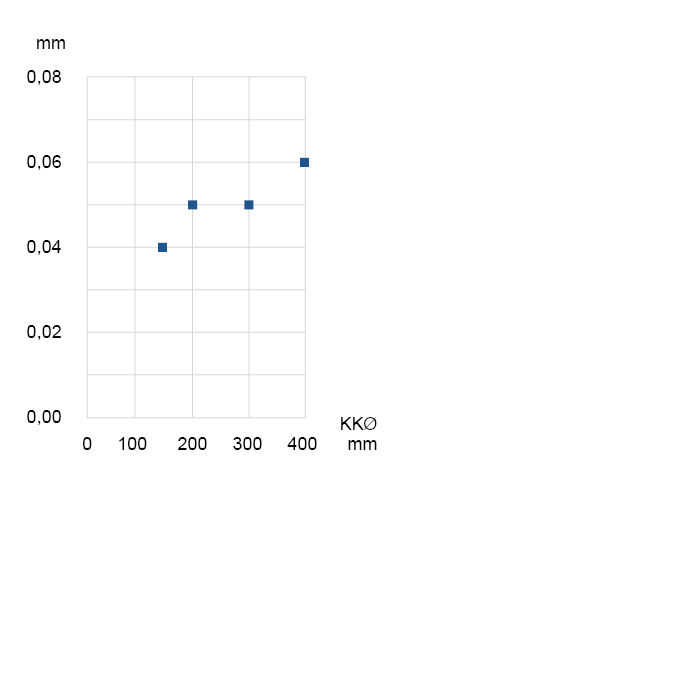

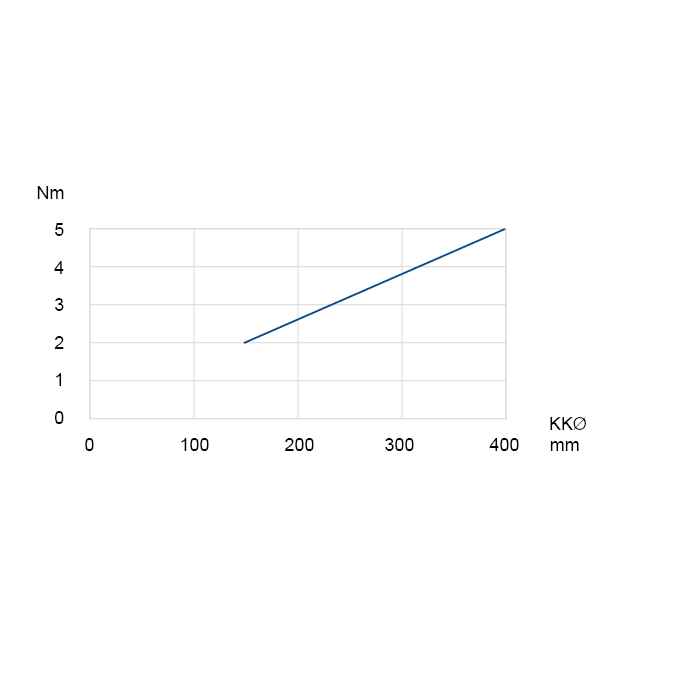

Diagrammi |
Scheda tecnica (PDF) |
