Guide lineari tipo FDB-K
Rotaia doppia e cursore
Leggera
5% sconto
sul vostro primo ordine online!
Le guide in alluminio FDB sono dotate di cuscinetti a sfera e caratterizzate da minimo attrito.
Descrizione
Le guide lineari Franke FDB sono adatte per attività di movimento lineare in quasi tutti i settori. Sono particolarmente indicate in applicazioni sensibili ai costi con requisiti ridotti di carico e rumore ed elevata scorrevolezza. Le rotaie possono essere fornite in lunghezze da 200 a 4000mm e su richiesta accoppiate per lunghezze infinite.
Proprietà
| Cuscinetti | Cuscinetto a sfere |
| Vie di scorrimento | Acciaio temprato |
Proprietà - Valutazione
| Resilienza | |
| Dinamica | |
| Resistenza alla corrosione | |
| Amagnetico | |
| Senza lubrificanti | |
| Prezzo |
Dati tecnici
Lunghezza della corsa
Corpo unico da 200 mm a 4000 mm, accoppiamento a richiesta
Materiale
Piastra del cursore, pattini e corpo rotaia: alluminio anodizzato
Vie di scorrimento: acciaio temprato
Cuscinetti: acciaio temprato
Temperatura di esercizio
Da -20 °C a +80 °C
Velocità massima
10 m/s
Massima accelerazione
40 m/s2
Posizione di montaggio
Qualunque
Lubrificazione
Lubrificato a vita, esente da manutenzione
Informazioni tecniche
Tabelle dati
Comparazione e calcolo

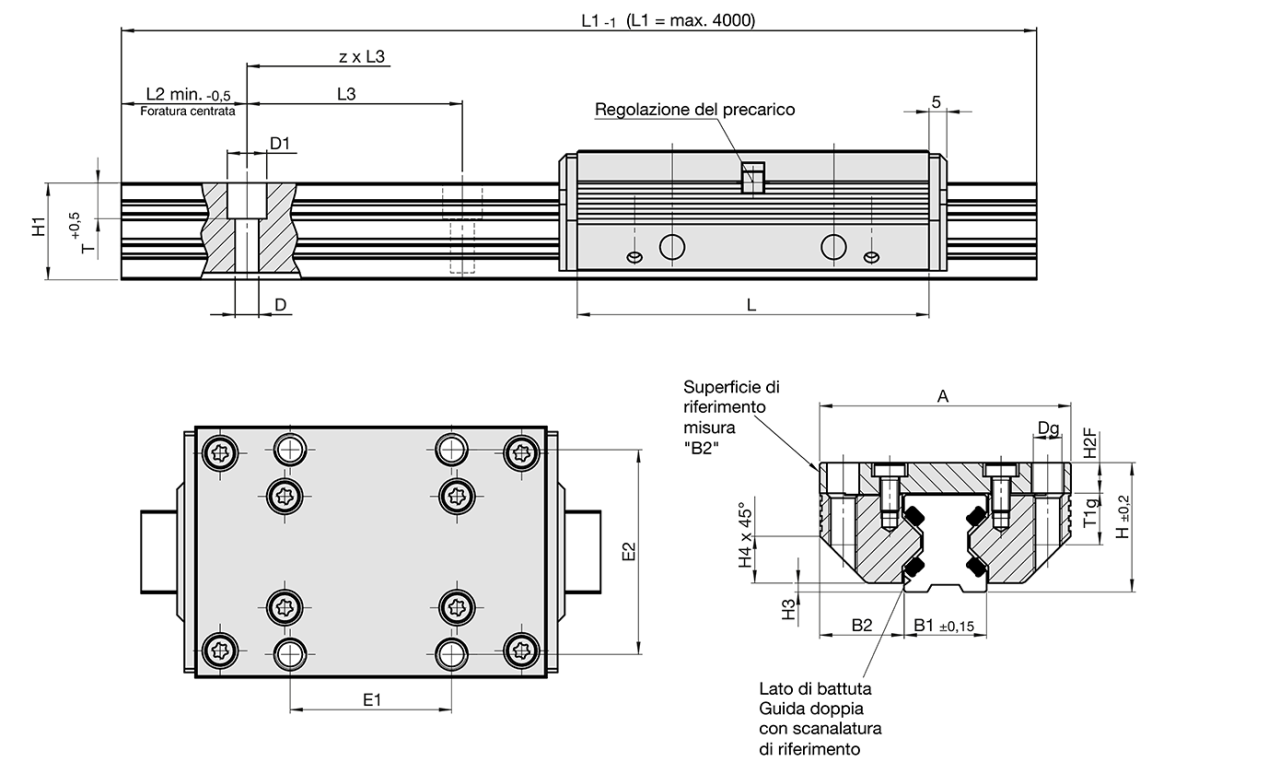

| FDB-K | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Taglia | Dimensioni mm |
||||||||
| A | L | H | B1 | B2 | D | D1 | Dg | E1 | |
| 12 | 37 | 64 | 19 | 12,00 | 12,50 | 3,4 | 6 | M 4 | 25 |
| 15 | 47 | 78 | 24 | 15,50 | 15,75 | 4,5 | 8 | M 5 | 30 |
| 20 | 63 | 92 | 30 | 21,00 | 21,00 | 5,5 | 10 | M 6 | 40 |
| 25 | 70 | 98 | 36 | 23,00 | 23,50 | 6,6 | 11 | M 8 | 45 |
| 35 | 100 | 135 | 48 | 32,00 | 34,00 | 9,0 | 15 | M10 | 62 |
| 45 | 120 | 165 | 60 | 45,00 | 37,50 | 11,0 | 18 | M12 | 80 |
| FDB-K | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Taglia |
Dimensioni mm |
||||||||
| E2 | H1 | H2F | H3 | H4 | L2 | L3 | T | T1g | |
| 12 | 30 | 14,7 | 4,0 | 1,4 | 5,5 | 10 | 40 | 5,5 | 8 |
| 15 | 38 | 18,7 | 5,0 | 2,0 | 8,0 | 10 | 60 | 6,0 | 10 |
| 20 | 53 | 22,6 | 7,0 | 2,0 | 11,0 | 10 | 60 | 8,0 | 12 |
| 25 | 57 | 27,0 | 8,5 | 2,5 | 13,0 | 10 | 60 | 10,0 | 16 |
| 35 | 82 | 37,0 | 10,5 | 3,5 | 20,0 | 12 | 80 | 11,5 | 20 |
| 45 | 100 | 46,0 | 13,5 | 4,0 | 22,0 | 16 | 105 | 14,5 | 24 |
| Capacità di carico, peso, lunghezza | MyFranke | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Taglia | Fattori di carico N |
Fattore di carico ribaltante cursore Nm |
Peso kg |
CAD-Download Calcola il caso di carico |
|||||
| C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | Cursore | Rotaia/m | ||
| 12 | 620 | 170 | 1,6 | 5,7 | 2,4 | 8,9 | 0,09 | 0,40 |
Registrati ora per |
| 15 | 700 | 230 | 2,5 | 7,5 | 4,0 | 12,0 | 0,17 | 0,80 | |
| 20 | 940 | 300 | 4,0 | 13,0 | 6,0 | 19,0 | 0,35 | 1,30 | |
| 25 | 1500 | 700 | 11,0 | 23,0 | 15,0 | 32,0 | 0,50 | 1,60 | |
| 35 | 3100 | 1400 | 32,0 | 72,0 | 42,0 | 95,0 | 1,40 | 2,60 | |
| 45 | 6300 | 2700 | 86,0 | 200,0 | 103,0 | 238,0 | 2,50 | 4,50 | |
| Tipo e dimensione |
| Fattore di carico dinam. C Fattore di carico stat. C0 rad. Momento nominale M0CX MCX M0CX/M0CZ M0CY/M0CZ Peso del cursore Peso della rotaia per m |
