Cuscinetti assemblati in plastico (POM)
con dentatura per cinghia
Serie LVM

Immagine del prodotto Cuscinetti assemblati in plastico (POM) con dentatura per cinghia Serie LVM

5% sconto
sul vostro primo ordine online!

Descrizione

I cuscinetti assemblati Franke LVM sono pronti per il montaggio con struttura in polimero plastico (POM), cuscinetto in elementi su filo e dentatura per cinghia. I cuscinetti LVM sono adatti per velocità di rotazione e precisioni medie. Progettati come cuscinetti a 4 punti di contatto, assorbono carichi provenienti da tutte le direzioni e sono insensibili a urti e vibrazioni. I cuscinetti LVM sono insensibili a mutevoli condizioni ambientali e trovano applicazione nell'industria alimentare, farmaceutica ed ed in tutte le applicazioni che richiedono componenti resistenti alla corrosione.

NOTA BENE: i cuscinetti assemblati in polimero plastico sono disponibili a partire da quantità 20 pezzi. Per quantità inferiori, vi offriamo soluzioni con strutture realizzate con stampa 3D. Su richiesta anche in esecuzione personalizzata. Saremo lieti di consigliarvi!

Proprietà - Valutazione

Uniformità di moto
Resilienza
Velocità di rotazione
Rigidità
Peso
Prezzo

Dati tecnici

Materiale

Anello interno/esterno: poliossimetilene (POM)
Vie di scorrimento: acciaio inossidabile (1.4310)
Elementi volventi: acciaio inossidabile
Gabbia: Poliammide (PA12)

Ingranaggio

AT-10

Temperatura di esercizio

da -10 °C a +80 °C, per brevi periodi fino a +100 °C

Velocità periferica

Max. 4 m/s

Lubrificazione

Klüber UH1 14-151

Intervalli di lubrificazione

Tramite ingrassatori secondo DIN 3405

Informazioni tecniche


Tabelle dati

Comparazione e calcolo

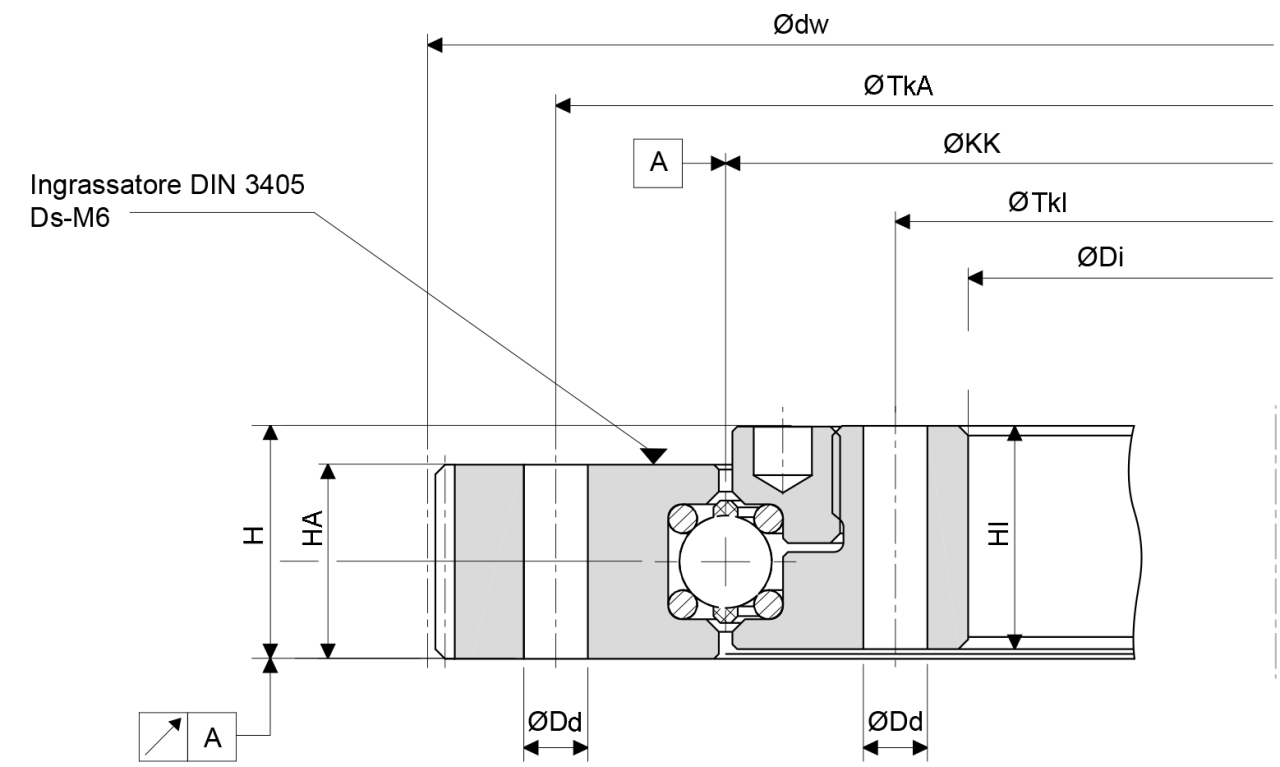

Disegno tecnico LVM
LVM Tabella parte 1
Descrizione KKØ
mm
Dimensioni
mm
Fori di fissaggio per anello
Dd DiH8 dw H HA HI TkA TkI
LVM-0100 100 6,6 50 159,15 24 20 23 135 65 6x
LVM-0150 150 6,6 100 216,60 24 20 23 185 115 8x
LVM-0200 200 6,6 150 261,00 24 20 23 235 165 8x
LVM Tabella parte 2 MyFranke
Descrizione KKØ
mm
Fattori di carico
kN
Momento statico
kNm
Diametro effettivo primitivo
mm
Peso
kg
CAD-Download
Calcola il caso di carico
C0a C0r Ca Cr C0m AT10 z
LVM-0100 100 5,6 2,0 5,6 2,0 0,07 157,30 52 0,5

Registrati ora per
accedere a MyFranke.

LVM-0150 150 8,1 2,9 8,1 2,9 0,14 214,60 68 0,8
LVM-0200 200 10,6 3,8 10,6 3,8 0,25 259,55 83 1,0
Resistenza alla rotazione
Diagramma Resistenza alla rotazione LVM
Precisione radiale e assiale
Diagramma Precisione radiale e assiale LVM
Diametro del cuscinetto KK∅
Fori di fissaggio per anello Fattore di carico stat. C0 ax. Fattore di carico stat. C0 rad. Fattore di carico dinam. C ax. Fattore di carico dinam. C rad. Momento statico C0m Peso Disponibile
{{(idx +1)}}
{{ fi.description }}
{{ fi.name }}
{{ fi.firstParameter }}
Disegno tecnico
Diagrammi
Scheda tecnica (PDF)
