Spessori
5% sconto
sul vostro primo ordine online!
Nei cuscinetti in elementi, il corretto precarico si ottiene attraverso l'utilizzo di spessori tra gli anelli divisi. Gli spessori sono realizzati in lamiera d'acciaio inossidabile. Si raccomanda di prevedere uno spazio iniziale teorico di 0,5 mm nel progetto.

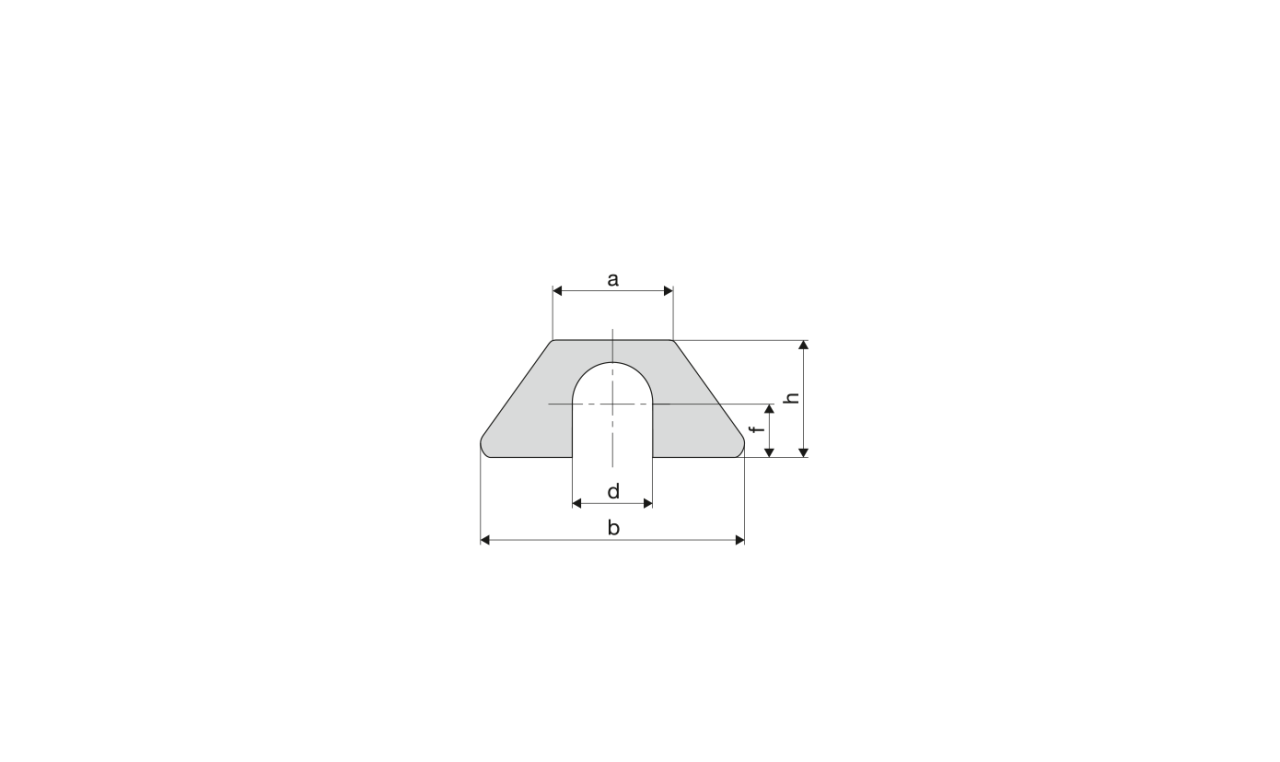

Taglia | Dimensioni mm |
Numero d’ordine Spessore mm |
|||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
a | b | d | f | h | 0,025 | 0,1 | 0,15 | 0,2 | 0,25 | 0,3 | 0,5 | 1,0 | |
M 6 | 11,0 | 24,4 | 7,0 | 5,0 | 11,0 | 79015A | 79034A | 79035A | 79036A | 79037A | 79038A | 79039A | 79040A |
M 8 | 14,7 | 34,2 | 9,0 | 6,0 | 13,5 | 79041A | 79023A | 79042A | 79000A | 79026A | 79043A | 79044A | 79045A |
M 10 | 16,4 | 42,3 | 11,0 | 7,0 | 16,0 | 79046A | 79012A | 79010A | 79011A | 79047A | 79048A | 79049A | 79050A |
M 12 | 20,3 | 46,0 | 13,0 | 8,0 | 18,0 | 79118A | 79051A | 79052A | 79053A | 79054A | 79055A | 79056A | 79065A |
M 16 | 25,4 | 54,0 | 17,0 | 11,0 | 24,0 | 79119A | 79024A | 79066A | 79057A | 79058A | 79059A | 79060A | 79061A |
