Cuscinetti assemblati in acciaio
Serie LVA
5% sconto
sul vostro primo ordine online!
I cuscinetti assemblati LVA offrono elevate capacità di carico, velocità, scorrimento omogeneo e precisione. Flangiati con fori di fissaggio predisposti, pronti per l'utilizzo e di rapida reperibilità.
Descrizione
LVA è un cuscinetto assemblato completo di struttura realizzata in acciaio e cuscinetto in elementi su filo integrato. I cuscinetti della serie LVA offrono elevate prestazioni in termini di scorrevolezza, precisione e velocità. Molti diametri sono disponibili in pronta consegna (vedere dettaglio). I cuscinetti assemblati Franke LVA sono cuscinetti completi di struttura con forature di fissaggio, pronti per il montaggio. La geometria a 4 punti di contatto permette al cuscinetto di supportare carichi provenienti da ogni direzionee di essere insensibile ad impatti e vibrazioni. I cuscinetti assemblati LVA sono senza gioco, debitamente precaricati e provvisti di doppia guarnizione a labbro. Sono forniti lubrificati e corredati di apposito ingresso per successive lubrificazioni.
Proprietà - Valutazione
Uniformità di moto | |
Resilienza | |
Velocità di rotazione | |
Rigidità | |
Peso | |
Prezzo |
Dati tecnici
Materiale
Anello interno/esterno: C45N
Anelli di scorrimento: Acciaio cromo silicio temprato
Elementi volventi: Acciaio per cuscinetti temprato
Gabbia: Poliammide o Poliuretano termoplastico
Guarnizioni: NBR
Temperatura di esercizio
da -20 °C a +80 °C, per brevi periodi fino a +100 °C
Velocità periferica
Max. 5 m/s, senza guarnizione max. 10 m/s
Lubrificazione
Shell Gadus S3 V220 C2
Intervalli di lubrificazione
Tramite ingrassatori secondo DIN 3405
Informazioni tecniche
Tabelle dati
Comparazione e calcolo
LVA Tabella parte 1 | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Descrizione | KKØ mm |
Dimensioni mm |
Fori di fissaggio per anello | ||||||||||
Ds | Dd | H | H1 | Dg | Tse | T1g | Da | Di | TkA | TkI | |||
LVA-0100 | 100 | 11 | 6,6 | 34+/-0,4 | 27 | M 6 | 6,8 | 10 | 150 | 50 | 135 | 65 | 6x |
LVA-0150 | 150 | 11 | 6,6 | 34+/-0,4 | 27 | M 6 | 6,8 | 10 | 200 | 100 | 185 | 115 | 6x |
LVA-0200 | 200 | 11 | 6,6 | 34+/-0,4 | 27 | M 6 | 6,8 | 10 | 250 | 150 | 235 | 165 | 8x |
LVA-0250 | 250 | 11 | 6,6 | 34+/-0,4 | 27 | M 6 | 6,8 | 10 | 300 | 200 | 285 | 215 | 10x |
LVA-0300 | 300 | 15 | 9,0 | 38+/-0,4 | 31 | M 8 | 9,0 | 15 | 360 | 240 | 340 | 260 | 12x |
LVA-0350 | 350 | 15 | 9,0 | 38+/-0,4 | 31 | M 8 | 9,0 | 15 | 410 | 290 | 390 | 310 | 14x |
LVA-0400 | 400 | 18 | 11,0 | 44+/-0,5 | 37 | M 10 | 11,0 | 15 | 470 | 330 | 445 | 355 | 14x |
LVA-0450 | 450 | 18 | 11,0 | 44+/-0,5 | 37 | M 10 | 11,0 | 15 | 520 | 380 | 495 | 405 | 14x |
LVA-0500 | 500 | 20 | 14,0 | 49+/-0,5 | 42 | M 12 | 13,0 | 20 | 580 | 420 | 550 | 450 | 14x |
LVA-0600 | 600 | 20 | 14,0 | 49+/-0,5 | 42 | M 12 | 13,0 | 20 | 680 | 520 | 650 | 550 | 16x |
LVA-0700 | 700 | 20 | 14,0 | 53+/-0,5 | 45 | M 12 | 13,0 | 20 | 790 | 610 | 750 | 650 | 22x |
LVA-0800 | 800 | 20 | 14,0 | 53+/-0,6 | 45 | M 12 | 13,0 | 20 | 890 | 710 | 850 | 750 | 24x |
LVA-0900 | 900 | 20 | 14,0 | 53+/-0,7 | 45 | M 12 | 13,0 | 20 | 990 | 810 | 950 | 850 | 24x |
LVA-1000 | 1000 | 20 | 14,0 | 53+/-0,7 | 45 | M 12 | 13,0 | 20 | 1090 | 910 | 1050 | 950 | 26x |
LVA-1200 | 1200 | 26 | 18,0 | 60+/-0,5 | 52 | M 16 | 17,5 | 25 | 1300 | 1100 | 1265 | 1135 | 30x |
LVA-1400 | 1400 | 26 | 18,0 | 60+/-0,6 | 52 | M 16 | 17,5 | 25 | 1500 | 1300 | 1465 | 1335 | 36x |
LVA-1600 | 1600 | 26 | 18,0 | 90+/-0,5 | 82 | M 16 | 17,5 | 25 | 1730 | 1470 | 1685 | 1515 | 42x |
LVA-1800 | 1800 | 26 | 18,0 | 90+/-0,5 | 82 | M 16 | 17,5 | 25 | 1930 | 1670 | 1885 | 1715 | 46x |
LVA Tabella parte 2 | MyFranke | |||||||
---|---|---|---|---|---|---|---|---|
Descrizione | KKØ mm |
Fattori di carico kN |
Momento statico kNm |
Peso kg |
CAD-Download Calcola il caso di carico |
|||
C0a | C0r | Ca | Cr | C0m | ||||
LVA-0100 | 100 | 54 | 25 | 18 | 15 | 1 | 3,0 |
Registrati ora per |
LVA-0150 | 150 | 82 | 39 | 21 | 18 | 3 | 4,6 | |
LVA-0200 | 200 | 110 | 52 | 23 | 20 | 5 | 6,1 | |
LVA-0250 | 250 | 138 | 65 | 25 | 22 | 8 | 7,6 | |
LVA-0300 | 300 | 168 | 79 | 27 | 24 | 12 | 12,8 | |
LVA-0350 | 350 | 196 | 92 | 29 | 25 | 16 | 15,0 | |
LVA-0400 | 400 | 419 | 197 | 51 | 44 | 39 | 23,7 | |
LVA-0450 | 450 | 477 | 225 | 54 | 47 | 51 | 26,7 | |
LVA-0500 | 500 | 530 | 250 | 56 | 49 | 62 | 39,1 | |
LVA-0600 | 600 | 636 | 299 | 60 | 52 | 90 | 46,9 | |
LVA-0700 | 700 | 742 | 349 | 64 | 55 | 122 | 66,5 | |
LVA-0800 | 800 | 848 | 399 | 67 | 58 | 160 | 76,0 | |
LVA-0900 | 900 | 954 | 449 | 70 | 60 | 202 | 85,6 | |
LVA-1000 | 1000 | 1065 | 501 | 73 | 63 | 251 | 95,0 | |
LVA-1200 | 1200 | 1677 | 789 | 94 | 81 | 473 | 114,8 | |
LVA-1400 | 1400 | 1956 | 920 | 99 | 86 | 644 | 169,0 | |
LVA-1600 | 1600 | 1984 | 933 | 140 | 121 | 747 | 399,0 | |
LVA-1800 | 1800 | 2234 | 1050 | 146 | 126 | 946 | 449,0 |
Diametro del cuscinetto KK∅ |
Fori di fissaggio per anello Fattore di carico stat. C0 ax. Fattore di carico stat. C0 rad. Fattore di carico dinam. C ax. Fattore di carico dinam. C rad. Momento statico C0m Peso Disponibile |
{{(idx +1)}} |
{{ fi.description }} {{ fi.name }} |
{{ fi.firstParameter }} |

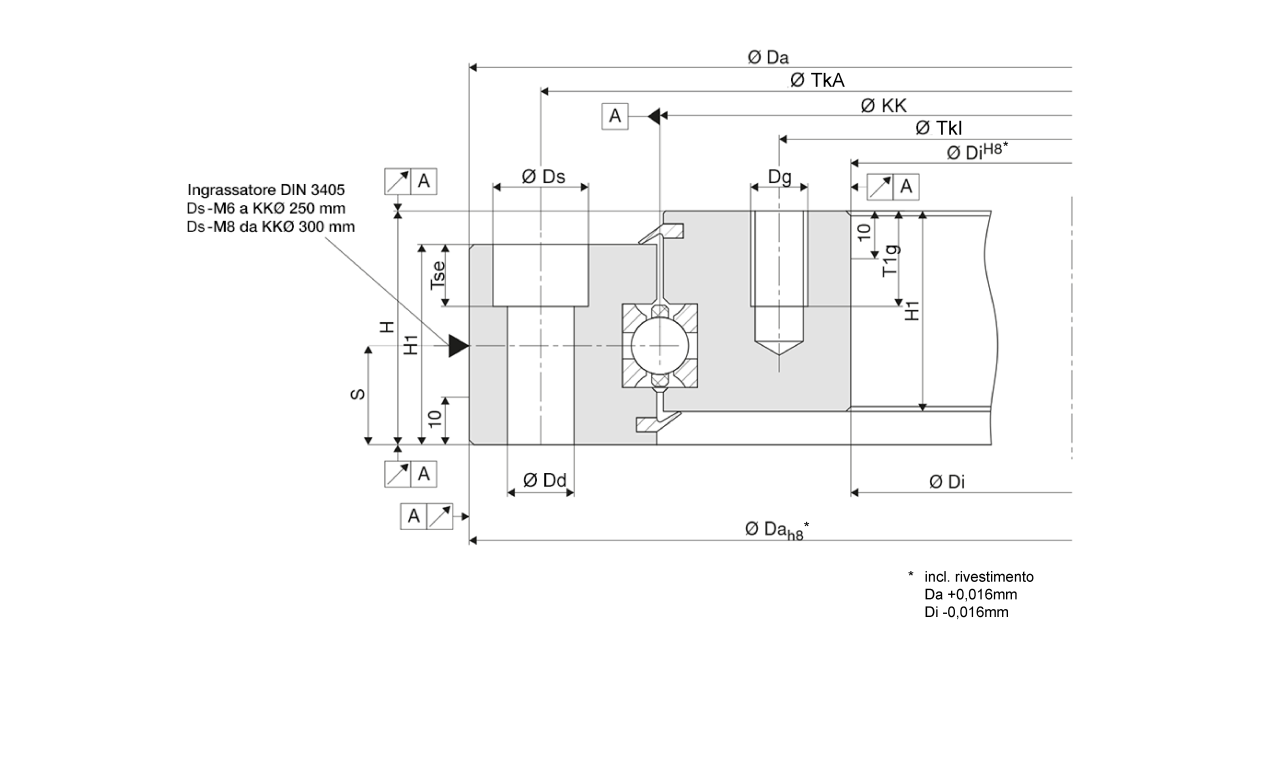

Disegno tecnico |

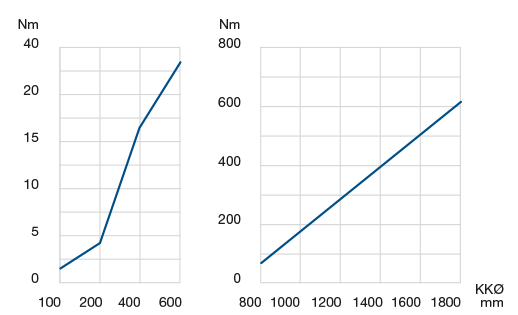

Diagrammi |
Scheda tecnica (PDF) |
