Cuscinetti assemblati in acciaio
con dentatura esterna
Serie LVD
5% sconto
sul vostro primo ordine online!
I cuscinetti assemblati LVD offrono elevate capacità di carico, velocità, scorrimento omogeneo e precisione. Flangiati con fori di fissaggio predisposti, pronti per l'utilizzo e di rapida reperibilità.
Descrizione
LVD è un cuscinetto assemblato completo di struttura realizzata in acciaio, dentatura esterna e cuscinetto in elementi su filo integrato. I cuscinetti della serie LVD offrono elevate prestazioni in termini di scorrevolezza, precisione e velocità. Molti diametri sono disponibili in pronta consegna (vedere dettaglio). I cuscinetti assemblati Franke LVD sono cuscinetti completi di struttura con forature di fissaggio, pronti per il montaggio. La geometria a 4 punti di contatto permette al cuscinetto di supportare carichi provenienti da ogni direzionee di essere insensibile ad impatti e vibrazioni. I cuscinetti assemblati LVD sono senza gioco, debitamente precaricati e provvisti di doppia guarnizione a labbro. Sono forniti lubrificati e corredati di apposito ingresso per successive lubrificazioni.
Proprietà - Valutazione
| Uniformità di moto | |
| Resilienza | |
| Velocità di rotazione | |
| Rigidità | |
| Peso | |
| Prezzo |
Dati tecnici
Materiale
Anello esterno: 42CrMo4V
Anello interno: C45N
Anelli di scorrimento: Acciaio cromo silicio temprato
Elementi volventi: Acciaio per cuscinetti temprato
Gabbia: Poliammide o Poliuretano termoplastico
Guarnizioni: NBR
Ingranaggio
DIN 3967, qualità 8e25, dentatura diritta
Temperatura di esercizio
da -20 °C a +80 °C, per brevi periodi fino a +100 °C
Velocità periferica
Max. 5 m/s, senza guarnizione max. 10 m/s
Lubrificazione
Shell Gadus S3 V220 C2
Intervalli di lubrificazione
Tramite ingrassatori secondo DIN 3405
Informazioni tecniche
Tabelle dati
Comparazione e calcolo
| LVD Tabella parte 1 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Descrizione | KKØ mm |
Dimensioni mm |
Fori di fissaggio per anello | ||||||||||||
| Ds | Dd | H | H1 | H2ZB | Dg | Tse | T1g | Dah8 | DiH8 | TkA | TkI | do | |||
| LVD-0100 | 100 | 11 | 6,6 | 34+/-0,4 | 27 | 22 | M 6 | 6,8 | 10 | 150 | 50 | 135 | 65 | 160 | 6x |
| LVD-0150 | 150 | 11 | 6,6 | 34+/-0,4 | 27 | 22 | M 6 | 6,8 | 10 | 200 | 100 | 185 | 115 | 210 | 6x |
| LVD-0200 | 200 | 11 | 6,6 | 34+/-0,4 | 27 | 22 | M 6 | 6,8 | 10 | 250 | 150 | 235 | 165 | 260 | 8x |
| LVD-0250 | 250 | 11 | 6,6 | 34+/-0,4 | 27 | 22 | M 6 | 6,8 | 10 | 300 | 200 | 285 | 215 | 320 | 10x |
| LVD-0300 | 300 | 15 | 9,0 | 38+/-0,4 | 31 | 26 | M 8 | 9,0 | 15 | 360 | 240 | 340 | 260 | 372 | 12x |
| LVD-0350 | 350 | 15 | 9,0 | 38+/-0,4 | 31 | 26 | M 8 | 9,0 | 15 | 410 | 290 | 390 | 310 | 423 | 14x |
| LVD-0400 | 400 | 18 | 11,0 | 44+/-0,5 | 37 | 32 | M 10 | 11,0 | 15 | 470 | 330 | 445 | 355 | 483 | 14x |
| LVD-0450 | 450 | 18 | 11,0 | 44+/-0,5 | 37 | 32 | M 10 | 11,0 | 15 | 520 | 380 | 495 | 405 | 534 | 14x |
| LVD-0500 | 500 | 20 | 14,0 | 49+/-0,5 | 42 | 35 | M 12 | 13,0 | 20 | 580 | 420 | 550 | 450 | 594 | 14x |
| LVD-0600 | 600 | 20 | 14,0 | 49+/-0,5 | 42 | 35 | M 12 | 13,0 | 20 | 680 | 520 | 650 | 550 | 693 | 16x |
| LVD-0700 | 700 | 20 | 14,0 | 53+/-0,5 | 45 | 38 | M 12 | 13,0 | 20 | 790 | 610 | 750 | 650 | 808 | 22x |
| LVD-0800 | 800 | 20 | 14,0 | 53+/-0,5 | 45 | 38 | M 12 | 13,0 | 20 | 890 | 710 | 850 | 750 | 920 | 24x |
| LVD-0900 | 900 | 20 | 14,0 | 53+/-0,5 | 45 | 38 | M 12 | 13,0 | 20 | 990 | 810 | 950 | 850 | 1020 | 24x |
| LVD-1000 | 1000 | 20 | 14,0 | 53+/-0,5 | 45 | 38 | M 12 | 13,0 | 20 | 1090 | 910 | 1050 | 950 | 1120 | 26x |
| LVD-1200 | 1200 | 26 | 18,0 | 60+/-0,5 | 52 | 44 | M 16 | 17,5 | 25 | 1300 | 1100 | 1265 | 1135 | 1320 | 30x |
| LVD-1400 | 1400 | 26 | 18,0 | 60+/-0,5 | 52 | 44 | M 16 | 17,5 | 25 | 1500 | 1300 | 1465 | 1335 | 1520 | 36x |
| LVD-1600 | 1600 | 26 | 18,0 | 90+/-0,5 | 82 | 69 | M 16 | 17,5 | 25 | 1730 | 1470 | 1685 | 1515 | 1752 | 42x |
| LVD-1800 | 1800 | 26 | 18,0 | 90+/-0,5 | 82 | 69 | M 16 | 17,5 | 25 | 1930 | 1670 | 1885 | 1715 | 1956 | 46x |
| LVD Tabella parte 2 | MyFranke | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Descrizione | KKØ mm |
Fattori di carico kN |
Momento statico kNm |
Ingranaggio | Peso kg |
CAD-Download Calcola il caso di carico |
||||
| C0a | C0r | Ca | Cr | C0m | Modulo m | Numero di denti | ||||
| LVD-0100 | 100 | 54 | 25 | 18 | 15 | 1 | 2 | 80 | 3,4 |
Registrati ora per |
| LVD-0150 | 150 | 82 | 39 | 21 | 18 | 3 | 2 | 105 | 5,0 | |
| LVD-0200 | 200 | 110 | 52 | 23 | 20 | 5 | 2 | 130 | 6,7 | |
| LVD-0250 | 250 | 138 | 65 | 25 | 22 | 8 | 2 | 160 | 8,4 | |
| LVD-0300 | 300 | 168 | 79 | 27 | 24 | 12 | 3 | 124 | 14,1 | |
| LVD-0350 | 350 | 196 | 92 | 29 | 25 | 16 | 3 | 141 | 16,5 | |
| LVD-0400 | 400 | 419 | 197 | 51 | 44 | 39 | 3 | 161 | 26,0 | |
| LVD-0450 | 450 | 477 | 225 | 54 | 47 | 51 | 3 | 178 | 29,2 | |
| LVD-0500 | 500 | 530 | 250 | 56 | 49 | 62 | 3 | 198 | 42,4 | |
| LVD-0600 | 600 | 636 | 299 | 60 | 52 | 90 | 3 | 231 | 50,8 | |
| LVD-0700 | 700 | 742 | 349 | 64 | 55 | 122 | 4 | 202 | 73,0 | |
| LVD-0800 | 800 | 848 | 399 | 67 | 58 | 160 | 5 | 184 | 83,2 | |
| LVD-0900 | 900 | 954 | 449 | 70 | 60 | 202 | 5 | 204 | 93,6 | |
| LVD-1000 | 1000 | 1065 | 501 | 73 | 63 | 251 | 5 | 224 | 104,0 | |
| LVD-1200 | 1200 | 1677 | 789 | 94 | 81 | 473 | 5 | 264 | 158,5 | |
| LVD-1400 | 1400 | 1956 | 920 | 99 | 86 | 644 | 5 | 304 | 184,9 | |
| LVD-1600 | 1600 | 1984 | 933 | 140 | 121 | 747 | 6 | 292 | 430,8 | |
| LVD-1800 | 1800 | 2234 | 1050 | 146 | 126 | 946 | 6 | 326 | 484,2 | |
| Diametro del cuscinetto KK∅ |
| Fori di fissaggio per anello Fattore di carico stat. C0 ax. Fattore di carico stat. C0 rad. Fattore di carico dinam. C ax. Fattore di carico dinam. C rad. Momento statico C0m Peso Disponibile |
{{(idx +1)}}
|
| {{ fi.description }} {{ fi.name }} |
| {{ fi.firstParameter }} |

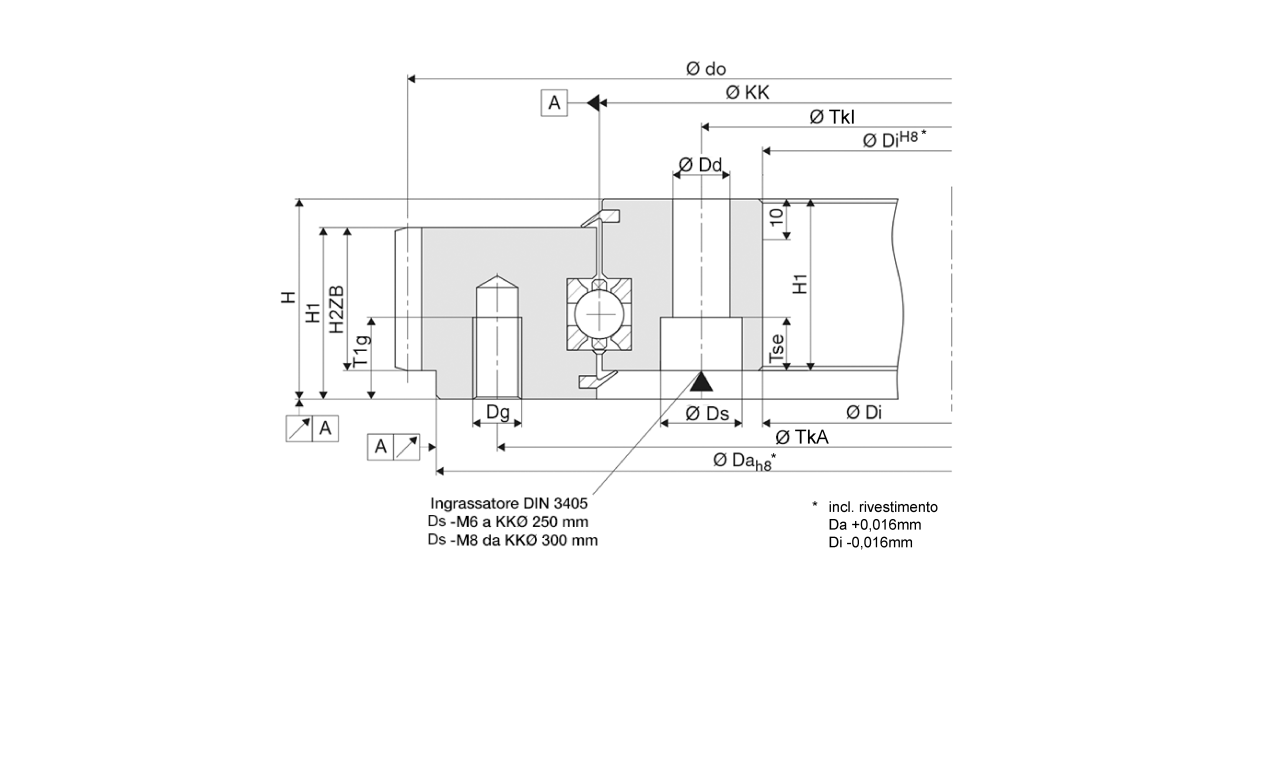

| Disegno tecnico |

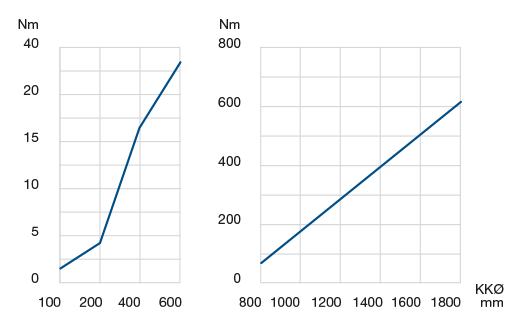

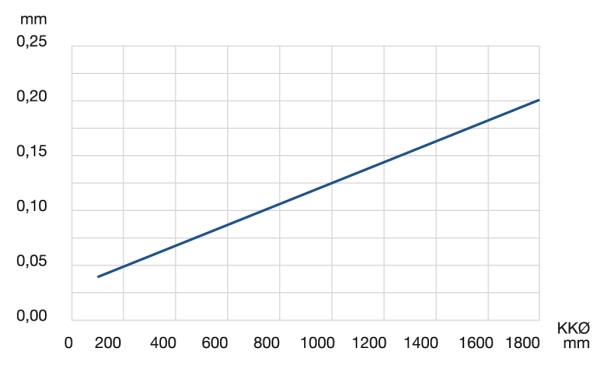

| Diagrammi |
| Scheda tecnica (PDF) |
