Tavola rotante
Serie LTB
5% sconto
sul vostro primo ordine online!
Le tavole rotanti Franke serie LTB si distinguono per l'ampio centro libero, l'elevata precisione angolare e risoluzione. Particolarmente adatte per applicazioni in ambito di test e misurazione.
Descrizione
Le tavole rotanti Franke tipo LTB sono unità di posizionamento con ampio centro libero, pronte per l'installazione. La struttura in alluminio conferisce estrema leggerezza alla tavola. Le tavole LTB possono supportare carichi elevati ed hanno un'eccellente precisione angolare e risoluzione. Possono essere utilizzati in un'ampia gamma di applicazioni e sono adatti soprattutto per compiti di movimento e posizionamento nel campo della misura, del collaudo e del montaggio.
Proprietà - Valutazione
| Precisione | |
| Velocità di rotazione | |
| Ø-Gamma | |
| Prezzo |
Dati tecnici
Materiale
Struttura principale: Aluminium ribbed
Anelli di scorrimento: Acciaio cromo silicio temprato
Elementi volventi: Acciaio per cuscinetti temprato
Ingranaggio per vite senza fine: Lega di bronzo resistente all'usura
Vite senza fine: CK45N temprato e rettificato
Temperatura di esercizio
da -10 °C a +80 °C
Velocità di rotazione
Max. 7 min-1
Posizione di montaggio
Qualsiasi, preferibilmente orizzontale
Lubrificazione
Grasso per cuscinetti
Opzioni
Interruttori di prossimità induttivi, flangia/frizione per il montaggio del motore, motorizzazione
Informazioni tecniche
Tabelle dati
Comparazione e calcolo

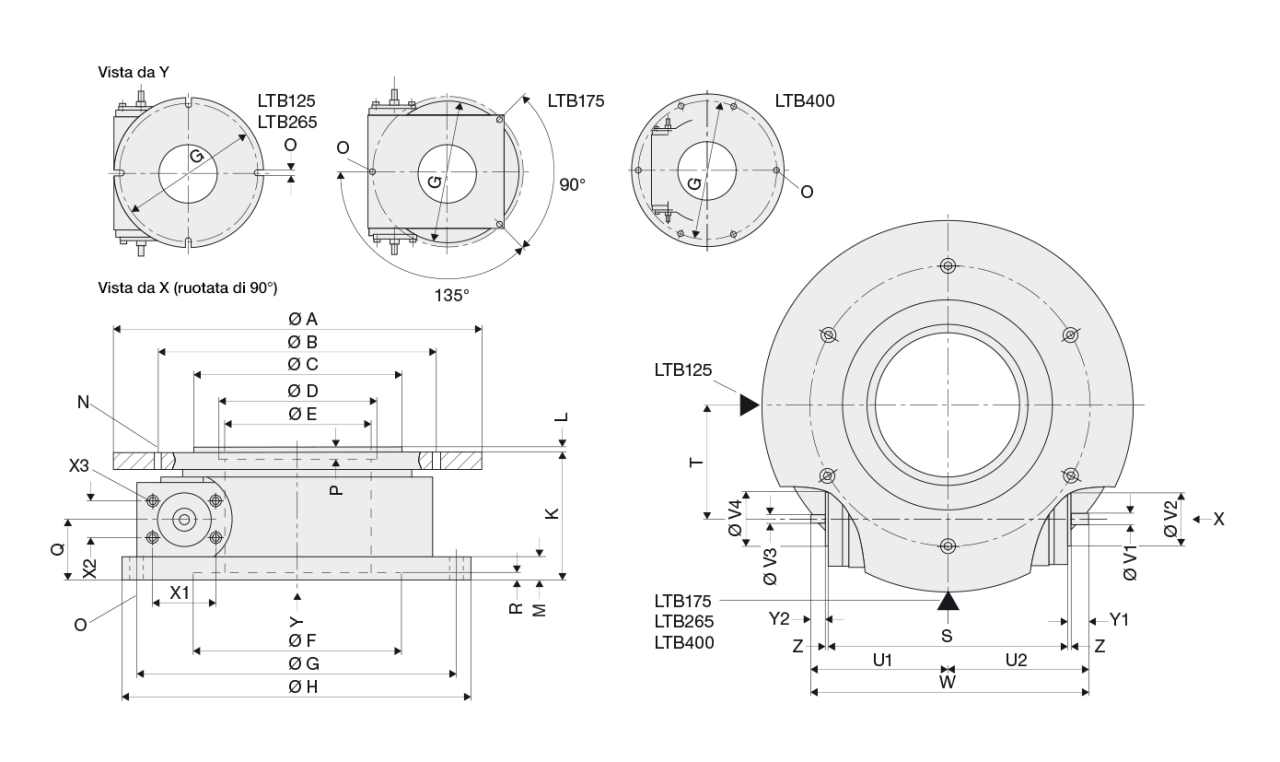

| LTB Tabella parte 1 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Descrizione | Ø nominale mm |
Dimensioni mm |
||||||||||
| A | B | Cg6 | DH7 | E | FH7 | G | H | K | L | M | N | |
| LTB-0125 | 125 | 100 | - | 70 | 70 | 100 | 150 | 165 | 75 | - | 10 | 4xM5 |
| LTB-0175 | 175 | 126 | - | 102 | 70 | 102 | 178 | - | 82 | - | 12 | 6xM6 |
| LTB-0265 | 265 | 200 | 150 | - | 105 | 150 | 230 | 250 | 90 | 4 | 16 | 6xM10 |
| LTB-0400 | 400 | 340 | 300 | 200 | 190 | 270 | 380 | 400 | 100 | 4 | 16 | 6xM10 |
| LTB Tabella parte 2 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Descrizione | Ø nominale mm |
Fattori di carico KN |
Dimensioni mm |
|||||||||||||
| A | C0 | C | O | P | Q | R | S | T | U1 | U2 | V1g6 | V2g6 | V3g6 | V4g6 | W | |
| LTB-0125 | 125 | 2,0 | 4x7,0 | 5 | 34 | 5 | 112 | 60 | 67,5 | 67,5 | 6 | 22 | 6 | 22 | 135 | |
| LTB-0175 | 175 | 2,6 | 3x6,6 | 4 | 31 | 4 | 152 | 63 | 98,0 | 98,0 | 6 | 52 | 6 | 52 | 196 | |
| LTB-0265 | 265 | 4,2 | 4x10,0 | - | 43 | 5 | 171 | 81 | 95,0 | 98,0 | 8 | 38 | 6 | 38 | 193 | |
| LTB-0400 | 400 | 14,1 | 6x11,0 | 5 | 43 | 5 | 229 | 139 | 124,0 | 127,0 | 8 | 38 | 6 | 38 | 251 | |
| LTB Tabella parte 3 | MyFranke | ||||||
|---|---|---|---|---|---|---|---|
| Descrizione | Ø nominale mm |
Momento di ribaltamento Nm |
Velocità di ingresso RPM |
Riduzione | Velocità di uscita RPM |
Peso kg |
CAD-Download Calcola il caso di carico |
| A | C0m | N1 max | i | N2 max | |||
| LTB-0125 | 125 | 110 | 2500 | 360 | 7 | 3,0 |
Registrati ora per |
| LTB-0175 | 175 | 140 | 2500 | 360 | 7 | 6,0 | |
| LTB-0265 | 265 | 310 | 2500 | 360 | 7 | 10,0 | |
| LTB-0400 | 400 | 1780 | 2500 | 360 | 7 | 27,0 | |
| Panoramica delle prestazioni | LTB-0125 | LTB-0175 | LTB-0265 | LTB-0400 | ||
|---|---|---|---|---|---|---|
| Riduzione | 360:1 | 360:1 | 360:1 | 360:1 | ||
| Coppia in ingresso | M1max | Nm | 0,7 | 0,9 | 1,5 | 2,0 |
| Coppia in uscita | M2max | Nm | 70 | 75 | 160 | 290 |
| Concentricità / run-out assiale | µm | 20 | 20 | 20 | 30 | |
| Precisione di posizionamento | sec | 80 | 80 | 70 | 50 | |
| Ripetibilità | sec | 16 | 14 | 10 | 8 | |
