Cuscinetto in elementi
con piste rettificate
Serie LEL

Immagine del prodotto Cuscinetto in elementi con piste rettificate Serie LEL

5% sconto
sul vostro primo ordine online!

Registrati ora

Descrizione

I cuscinetti in elementi su filo Franke della serie LEL sono adatti per le principali applicazioni dove precisione e scorrevolezza sono richiesti. Grazie alla pista di scorrimento temprata e rettificata CNC e correttamente adattata al diametro delle sfere, rappresentano la massima espressione in tema di cuscinetti su filo. I cuscinetti in elementi della serie LEL consentono la massima libertà di progettazione della struttura circostante. Lo spazio di montaggio è compreso tra 5,9 mm e 20,9 mm. Per esigenze particolari sono possibili diametri delle piste fino a 20 mm abbinate con sfere fino a 50mm.

Proprietà - Valutazione

Uniformità di moto
Precisione
Velocità di rotazione
Rigidità
Montaggio
Prezzo

Dati tecnici

Materiale

Anelli di scorrimento: Acciaio cromo silicio temprato
Elementi volventi: Acciaio per cuscinetti temprato
Gabbia: Poliammide o Poliuretano termoplastico

Temperatura di esercizio

da -30 °C a +80 °C, per brevi periodi fino a +100 °C

Velocità periferica

Max. 5 m/s, senza guarnizione max. 10 m/s

Lubrificazione

Klüber Isoflex Topas NCA52 (consigliato)

Informazioni tecniche

PDF Informazioni tecniche

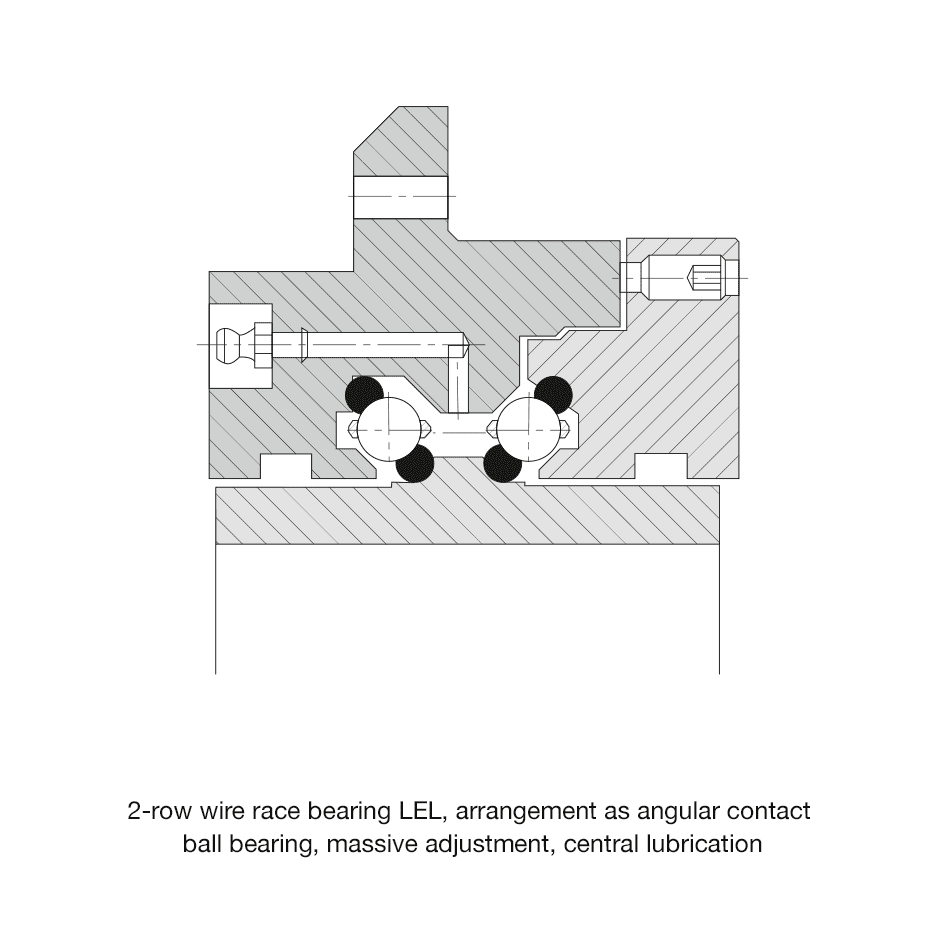

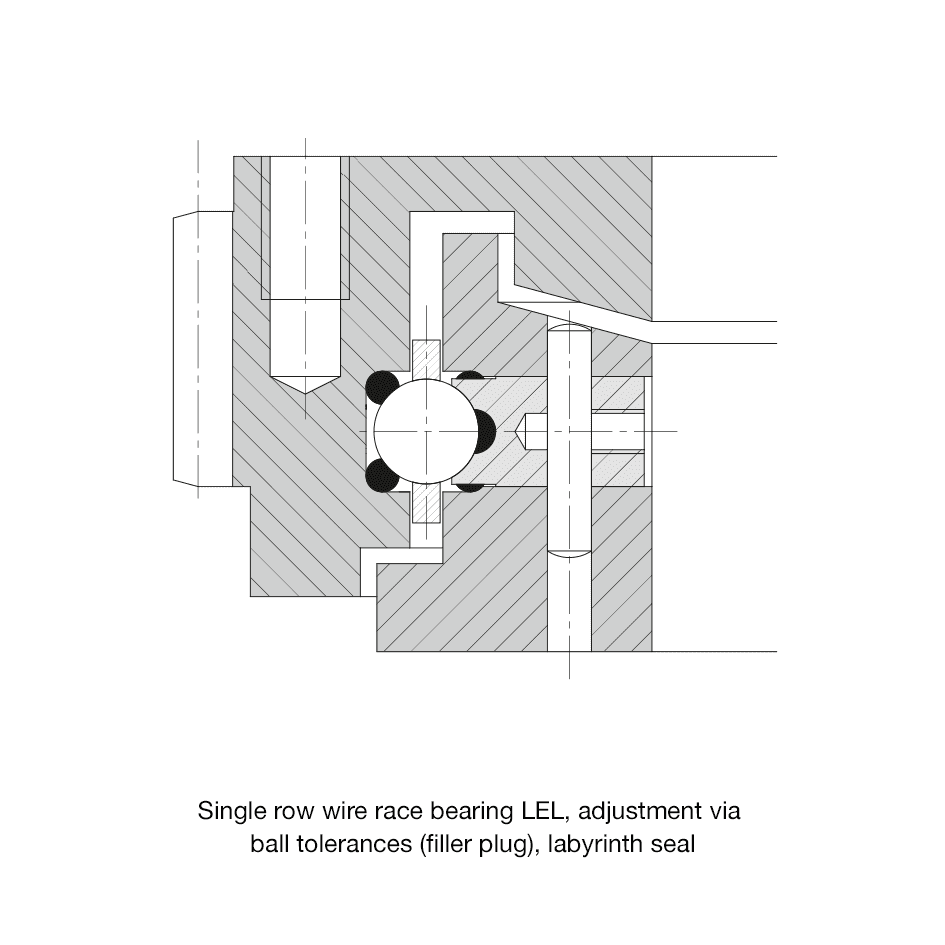

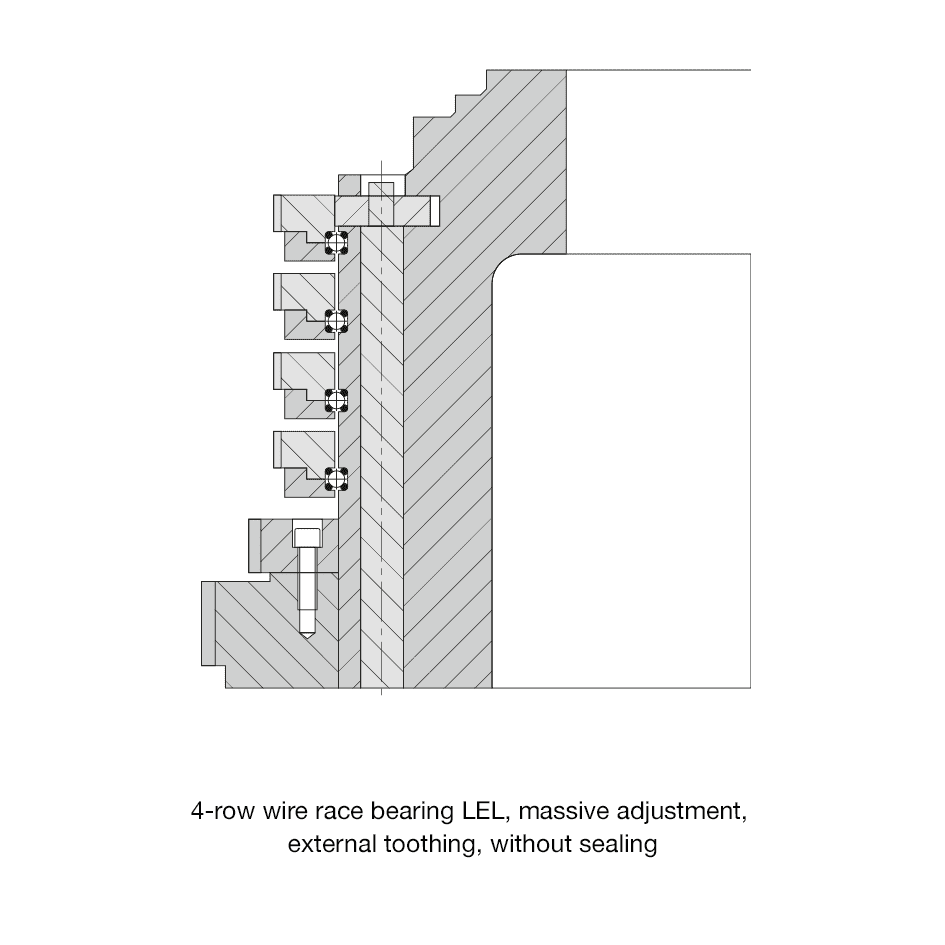

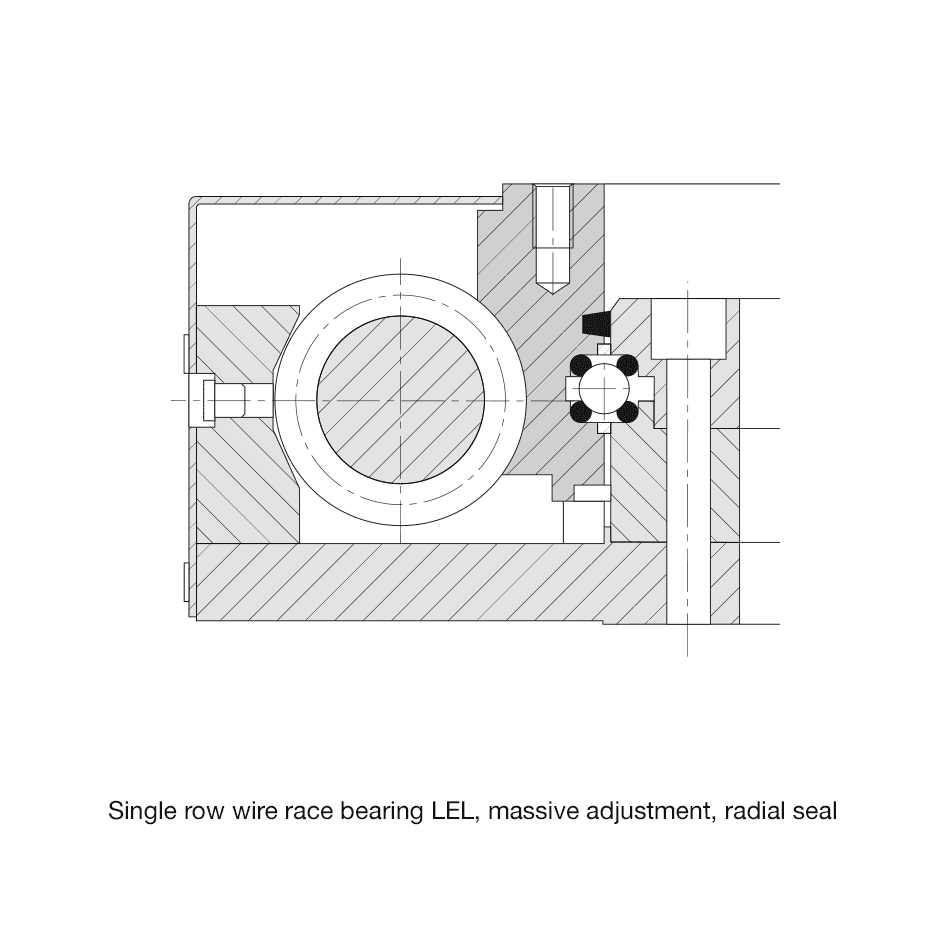

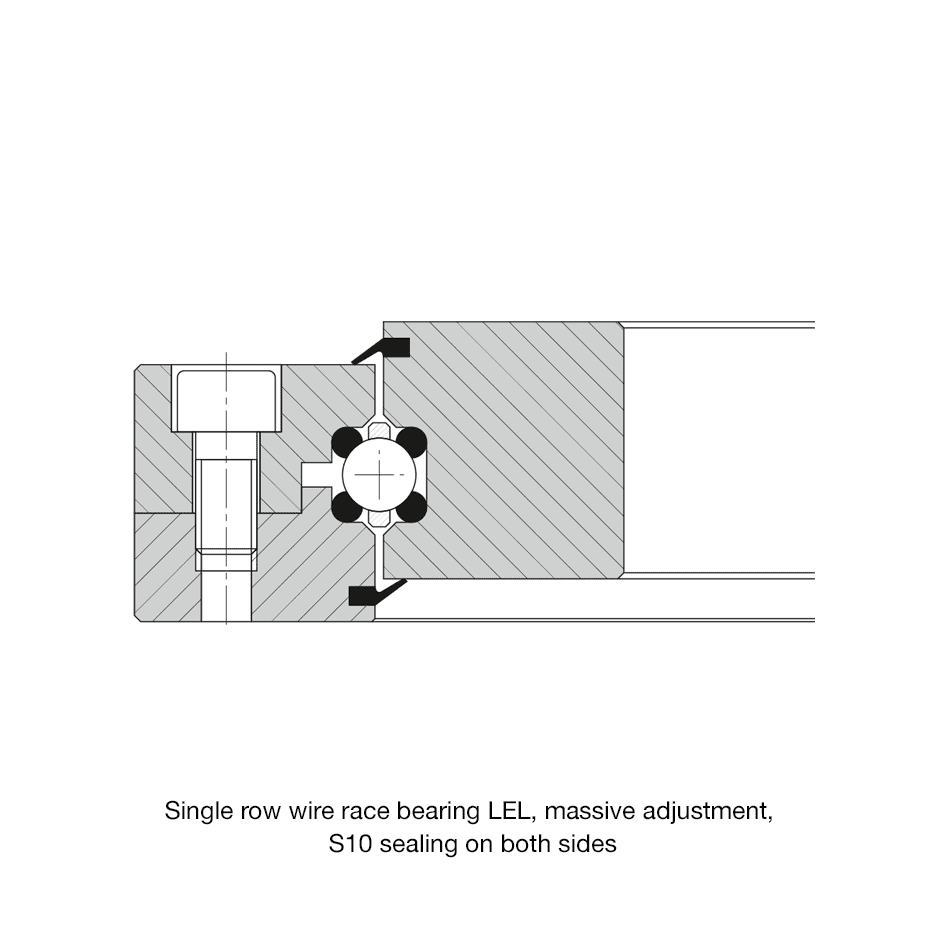

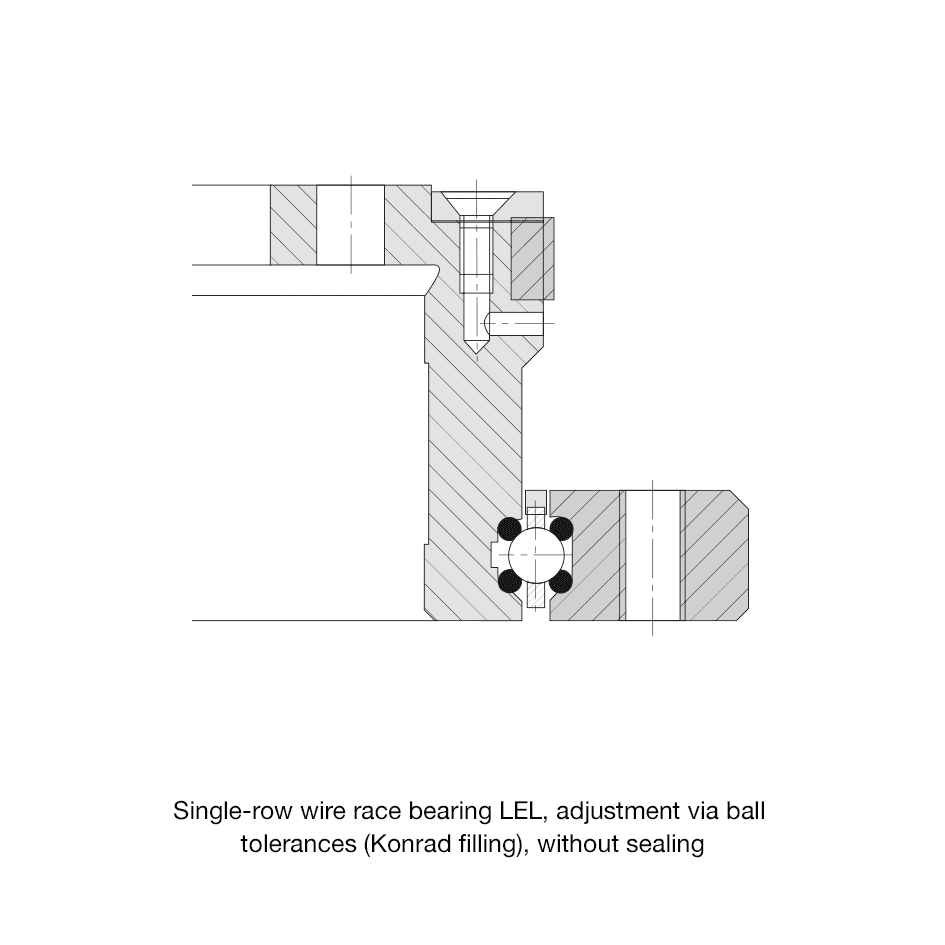

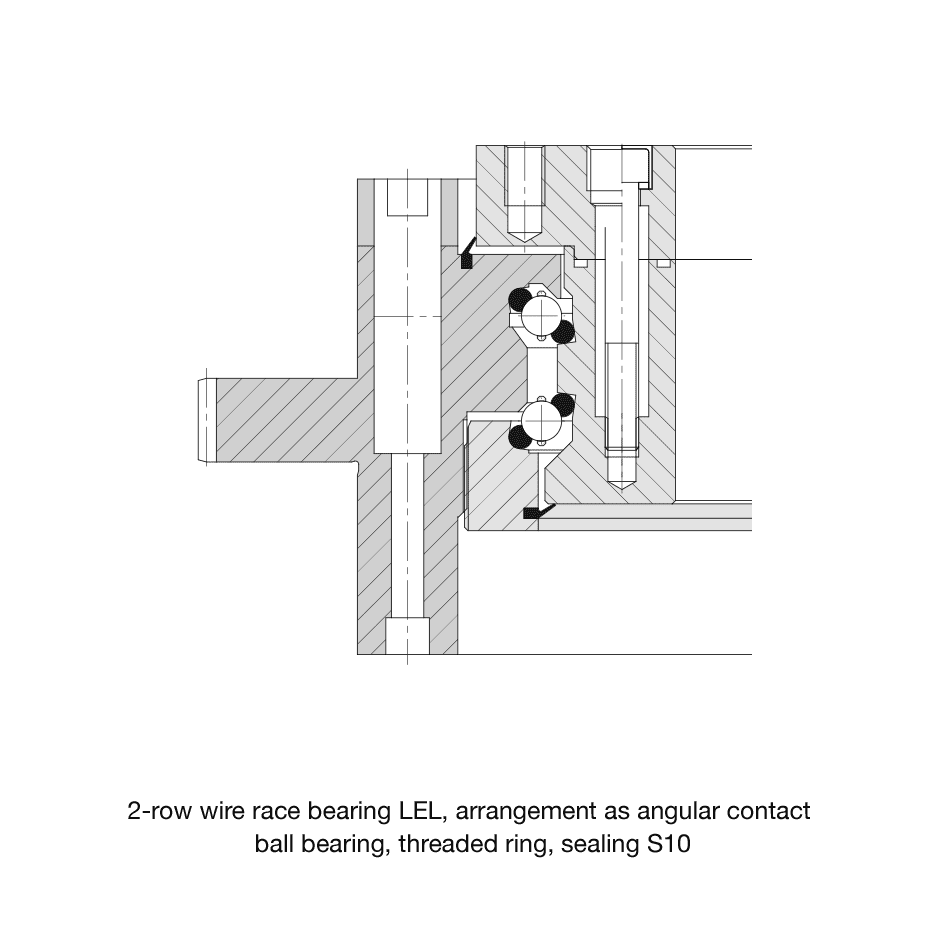

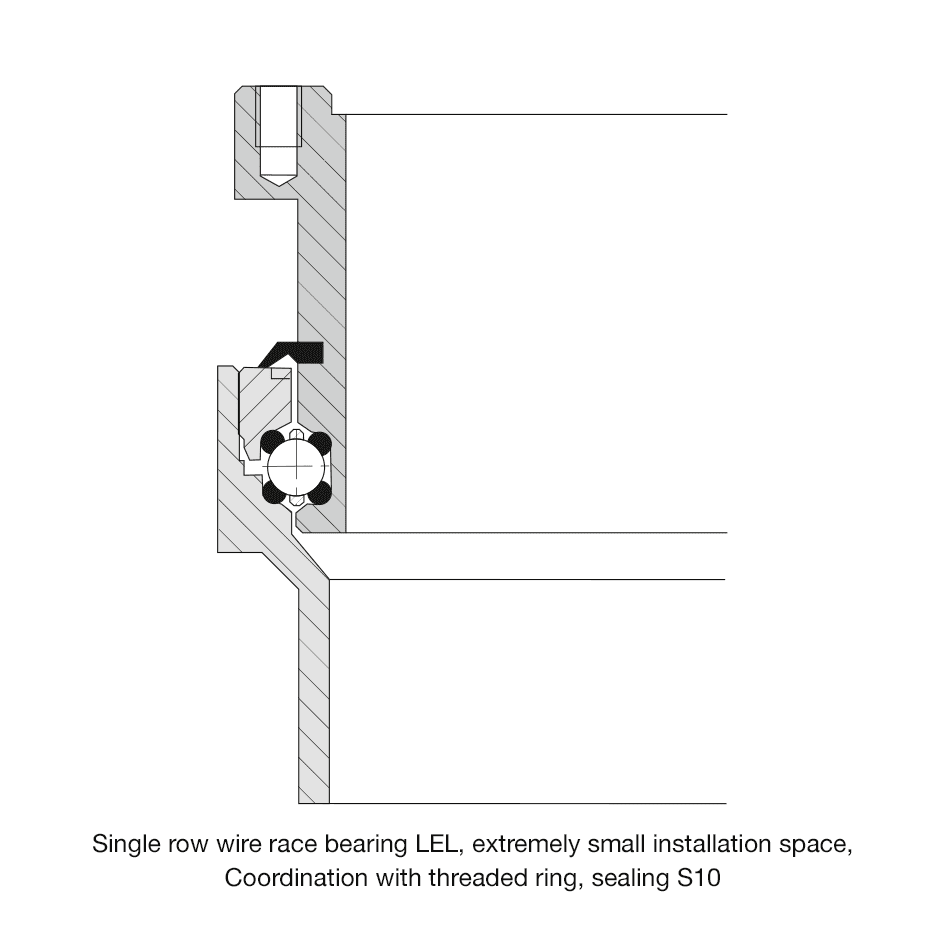

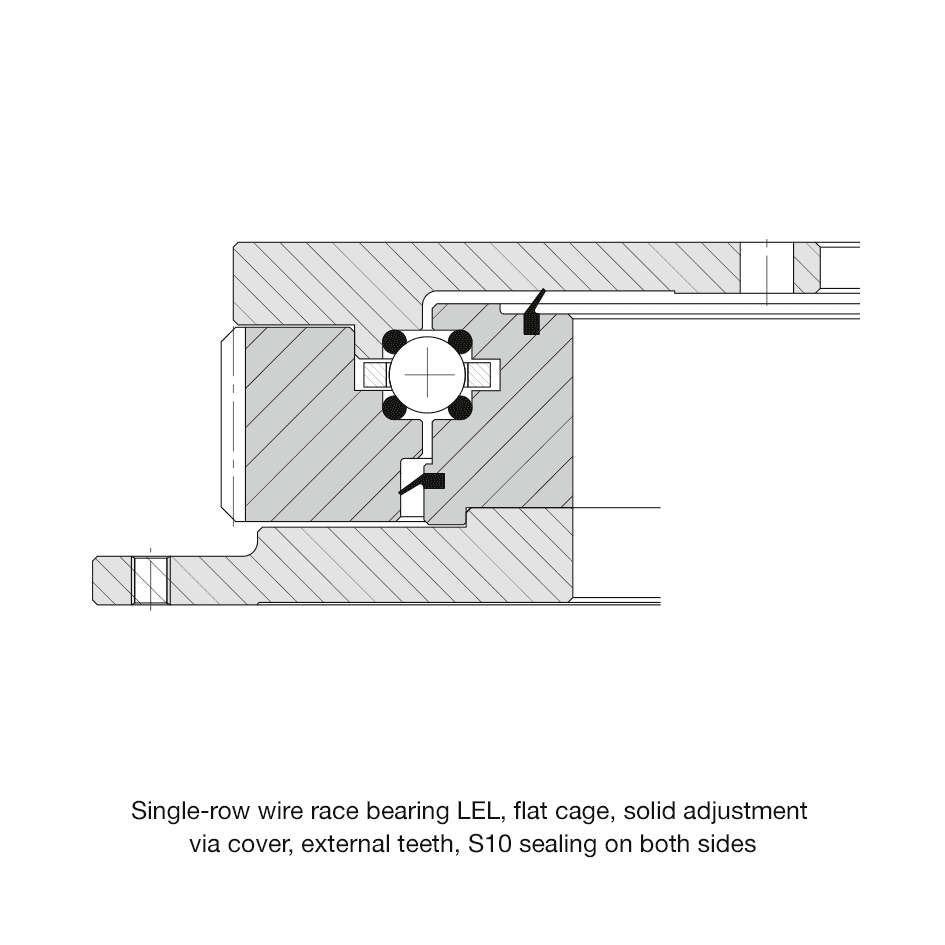

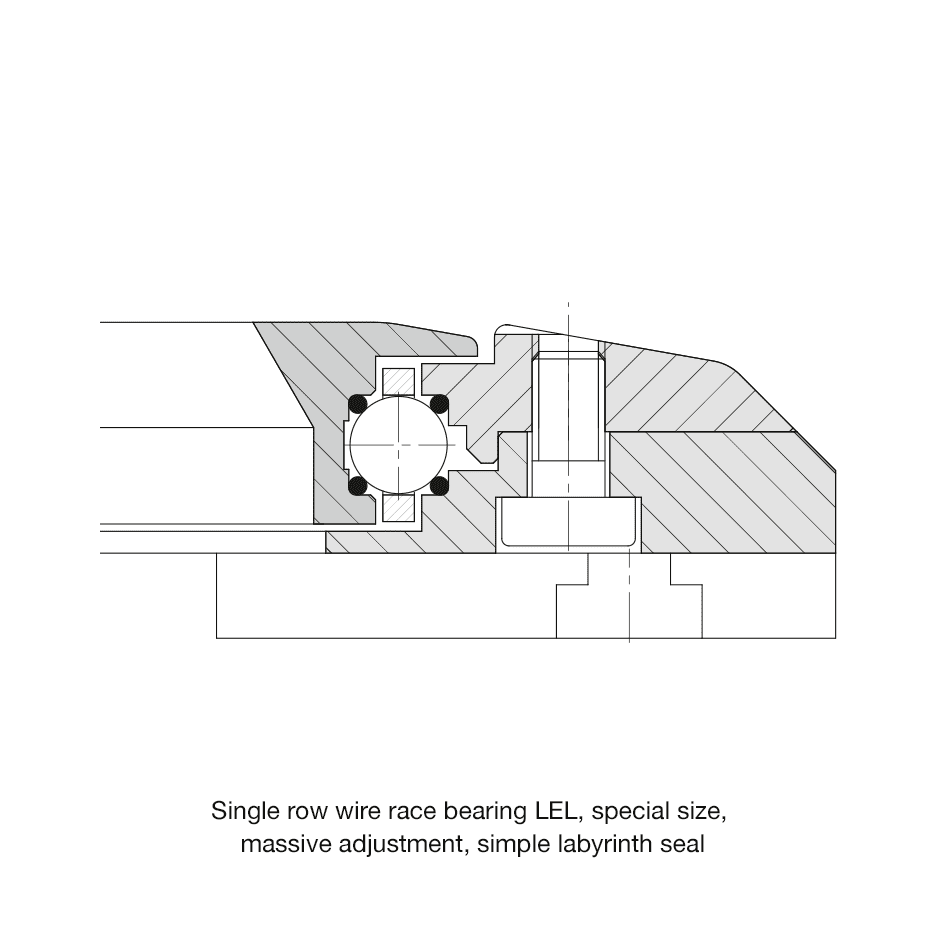

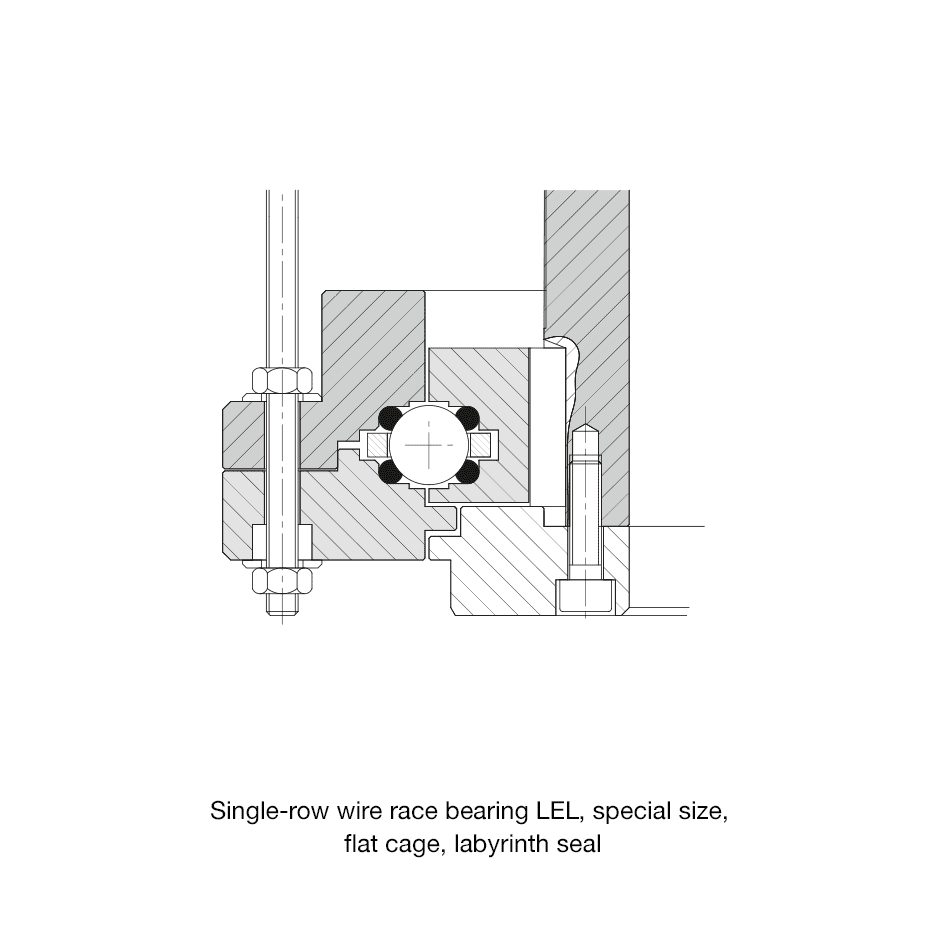

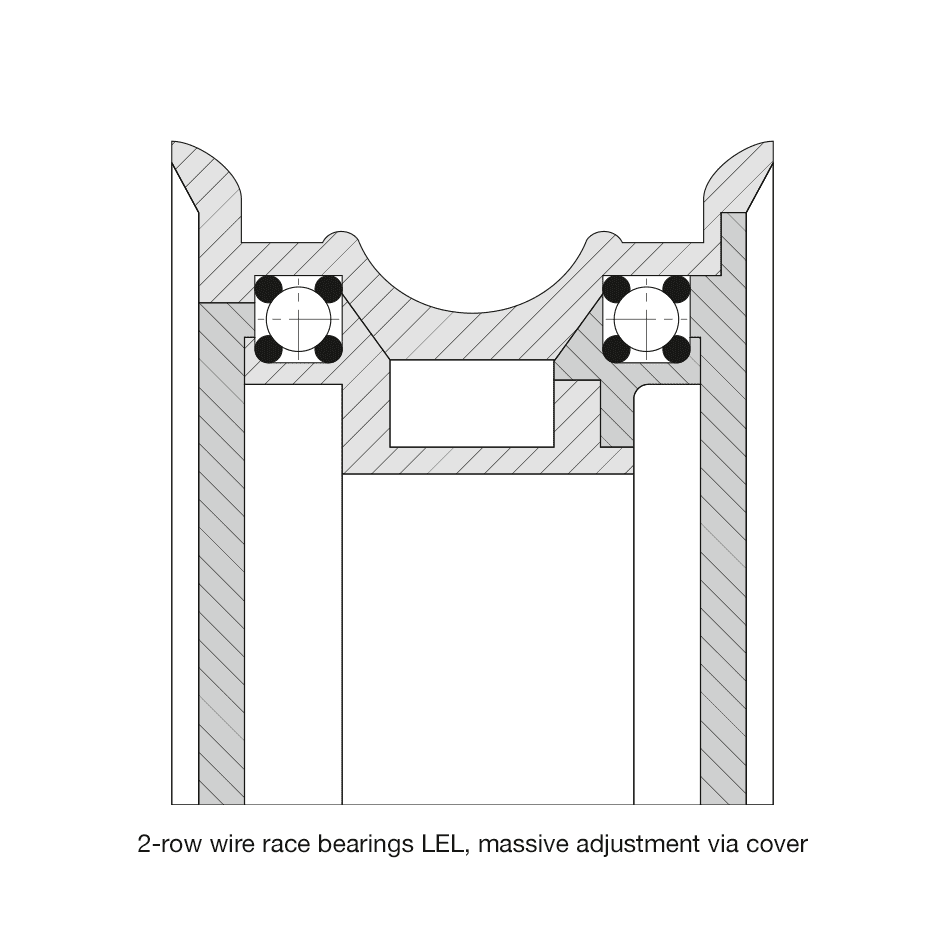

Esempi costruttivi

PreviousNext

Tabelle dati

Comparazione e calcolo

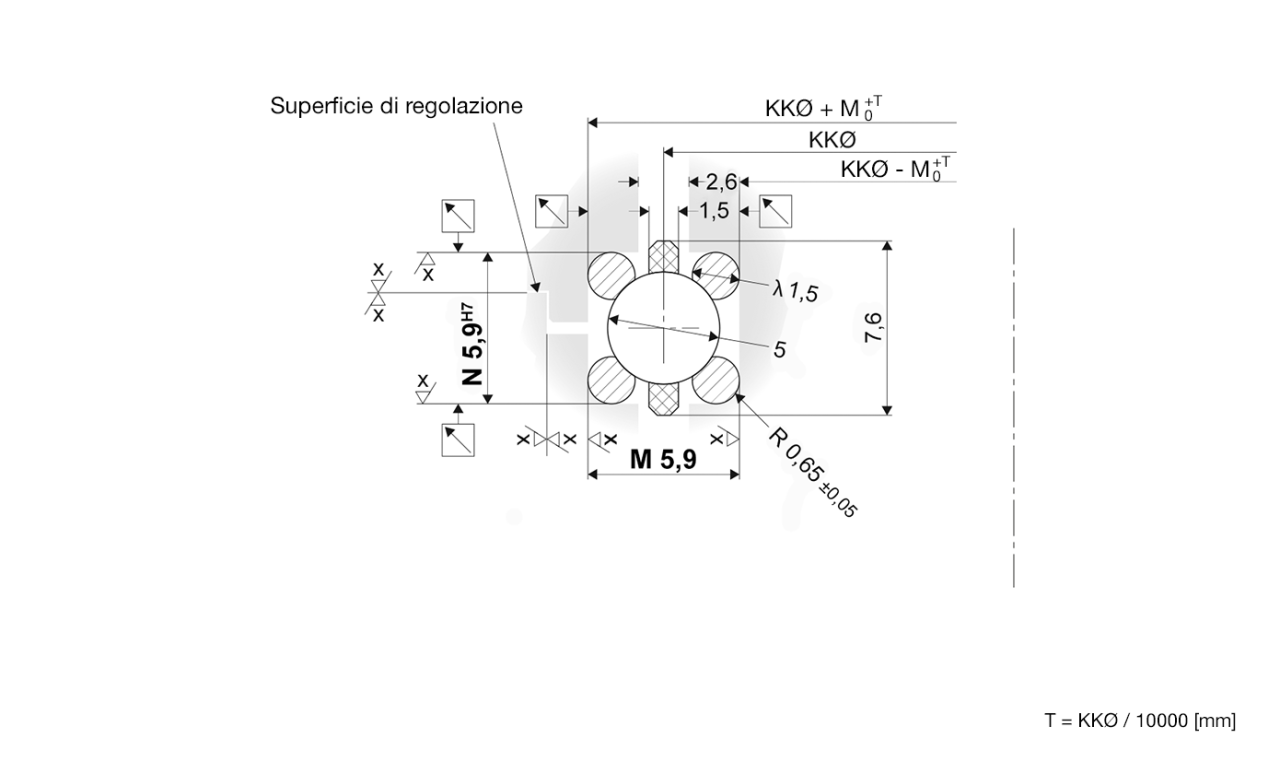

Disegno tecnico LEL 1.5
LEL 1.5 M x N 5,9 x 5,9 mm MyFranke
Descrizione KKØ
mm		 Fattori di carico
kN		 Momento statico
kNm		 Peso
kg		 CAD-Download
Calcola il caso di carico
C0a C0r Ca Cr C0m
LEL1.5-0070 70 14 6 8 7 0,2 0,03

Registrati ora per
accedere a MyFranke.

Registrati
LEL1.5-0080 80 16 7 8 7 0,3 0,03
LEL1.5-0090 90 18 8 8 7 0,4 0,04
LEL1.5-0100 100 19 9 9 8 0,5 0,04
LEL1.5-0110 110 21 10 9 8 0,6 0,04
LEL1.5-0120 120 23 11 9 8 0,7 0,05
LEL1.5-0130 130 26 12 10 8 0,8 0,05
LEL1.5-0140 140 28 13 10 9 0,9 0,06
LEL1.5-0150 150 30 14 10 9 1,0 0,06
Scarica la scheda tecnica come PDF

Confronta il cuscinetto LEL con altri tipi

Resistenza alla rotazione

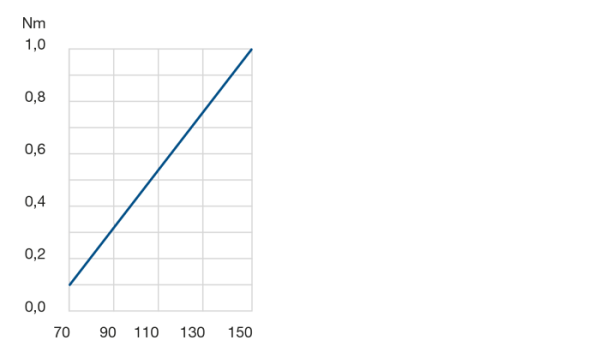

Diagramma Resistenza alla rotazione LEL 1.5
Precisione radiale e assiale

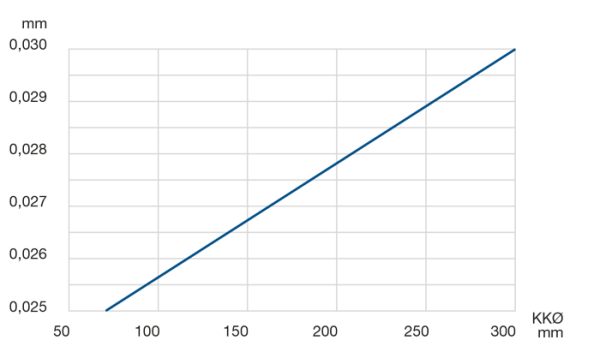

Diagramma Precisione radiale e assiale LEL 1.5
Disegno tecnico LEL 2.5
LEL 2.5 M x N 9,2 x 9,2mm MyFranke
Descrizione KKØ
mm		 Fattori di carico
kN		 Momento statico
kNm		 Peso
kg		 CAD-Download
Calcola il caso di carico
C0a C0r Ca Cr C0m
LEL2.5-0160 160 73 35 20 17 2,8 0,15

Registrati ora per
accedere a MyFranke.

Registrati
LEL2.5-0170 170 79 37 20 17 3,2 0,16
LEL2.5-0180 180 83 39 20 18 3,5 0,17
LEL2.5-0190 190 88 41 21 18 3,9 0,18
LEL2.5-0200 200 93 44 22 19 4,4 0,19
LEL2.5-0210 210 97 46 22 19 4,8 0,20
LEL2.5-0220 220 103 48 22 19 5,3 0,21
LEL2.5-0230 230 106 50 23 19 5,7 0,22
LEL2.5-0240 240 112 52 23 20 6,3 0,23
LEL2.5-0250 250 117 55 23 20 6,9 0,24
LEL2.5-0260 260 121 57 24 20 7,4 0,25
LEL2.5-0270 270 126 59 24 21 8,0 0,26
LEL2.5-0280 280 132 62 24 21 8,7 0,27
LEL2.5-0290 290 135 64 25 21 9,2 0,28
LEL2.5-0300 300 141 66 25 22 9,9 0,29
Scarica la scheda tecnica come PDF

Confronta il cuscinetto LEL con altri tipi

Resistenza alla rotazione
Diagramma Resistenza alla rotazione LEL 2.5
Precisione radiale e assiale
Diagramma Precisione radiale e assiale LEL 2.5
Disegno tecnico LEL 4
LEL 4 M x N 12,86 x 12,86mm MyFranke
Descrizione KKØ
mm		 Fattori di carico
kN		 Momento statico
kNm		 Peso
kg		 CAD-Download
Calcola il caso di carico
C0a C0r Ca Cr C0m
LEL4-0200 200 117 55 25 21 5,5 0,39

Registrati ora per
accedere a MyFranke.

Registrati
LEL4-0210 210 123 58 25 22 6,1 0,40
LEL4-0220 220 131 62 26 22 6,8 0,43
LEL4-0230 230 136 64 26 23 7,4 0,44
LEL4-0240 240 142 67 27 23 8,0 0,46
LEL4-0250 250 147 69 27 23 8,7 0,48
LEL4-0260 260 155 73 28 24 9,5 0,50
LEL4-0270 270 161 76 28 24 10,2 0,52
LEL4-0280 280 166 78 28 24 11,0 0,54
LEL4-0290 290 172 81 29 25 11,7 0,56
LEL4-0300 300 180 85 29 25 12,7 0,58
LEL4-0320 320 191 90 30 26 14,4 0,62
LEL4-0340 340 202 95 30 26 16,1 0,66
LEL4-0360 360 215 101 31 27 18,2 0,70
LEL4-0380 380 226 106 32 27 20,2 0,73
LEL4-0400 400 240 113 32 28 22,6 0,77
LEL4-0420 420 250 118 33 28 24,8 0,81
LEL4-0440 440 264 124 34 29 27,3 0,85
LEL4-0460 460 275 129 34 29 29,8 0,89
LEL4-0480 480 288 136 35 30 32,6 0,93
LEL4-0500 500 299 141 35 30 35,2 0,97
LEL4-0520 520 313 147 36 31 38,3 1,01
LEL4-0540 540 324 152 36 31 41,1 1,04
LEL4-0560 560 337 159 37 32 44,5 1,09
LEL4-0570 570 343 161 37 32 46,0 1,10
LEL4-0580 580 348 164 37 32 47,5 1,12
LEL4-0600 600 362 170 38 33 51,1 1,16
LEL4-0620 620 373 175 38 33 54,4 1,20
LEL4-0640 640 384 181 38 33 57,8 1,24
LEL4-0660 660 397 187 39 34 61,7 1,28
LEL4-0680 680 408 192 39 34 65,3 1,31
LEL4-0700 700 422 199 40 34 69,4 1,36
LEL4-0720 720 432 204 40 35 73,3 1,39
LEL4-0740 740 446 210 41 35 77,6 1,43
LEL4-0760 760 457 215 41 35 81,7 1,47
LEL4-0780 780 470 222 41 36 86,3 1,51
LEL4-0800 800 481 227 42 36 90,6 1,55
LEL4-0820 820 495 233 42 37 95,5 1,59
LEL4-0840 840 506 238 43 37 99,9 1,63
LEL4-0860 860 519 245 43 37 105,1 1,67
LEL4-0880 880 530 250 43 37 109,8 1,70
LEL4-0900 900 544 256 44 38 115,1 1,74
LEL4-0920 920 555 261 44 38 120,0 1,78
LEL4-0960 960 579 273 45 39 130,8 1,86
LEL4-1000 1000 603 284 45 39 142,0 1,94
LEL4-1100 1100 663 312 47 41 171,6 2,13
LEL4-1200 1200 726 342 49 42 204,9 2,33
LEL4-1300 1300 785 370 50 43 240,2 2,52
LEL4-1400 1400 845 398 51 44 278,4 2,71
LEL4-1500 1500 908 427 53 46 320,3 2,91
Scarica la scheda tecnica come PDF

Confronta il cuscinetto LEL con altri tipi

Resistenza alla rotazione
Diagramma Resistenza alla rotazione LEL 4
Precisione radiale e assiale
Diagramma Precisione radiale e assiale LEL 4
Disegno tecnico LEL 5
LEL 5 M x N 15,5 x 15,5mm MyFranke
Descrizione KKØ
mm		 Fattori di carico
kN		 Momento statico
kNm		 Peso
kg		 CAD-Download
Calcola il caso di carico
C0a C0r Ca Cr C0m
LEL5-0220 220 257 121 41 35 13,0 0,70

Registrati ora per
accedere a MyFranke.

Registrati
LEL5-0230 230 267 126 41 36 15,0 0,73
LEL5-0240 240 279 131 42 36 16,0 0,76
LEL5-0250 250 289 136 43 37 17,0 0,79
LEL5-0260 260 305 144 41 35 18,7 0,82
LEL5-0270 270 316 149 44 38 20,0 0,85
LEL5-0280 280 327 154 45 39 22,0 0,88
LEL5-0290 290 343 162 43 37 23,4 0,92
LEL5-0300 300 348 164 46 39 25,0 0,94
LEL5-0320 320 375 176 47 41 28,0 1,02
LEL5-0340 340 403 190 45 39 32,3 1,08
LEL5-0360 360 423 199 49 42 36,0 1,14
LEL5-0380 380 444 209 50 43 40,0 1,20
LEL5-0400 400 471 222 51 44 44,0 1,26
LEL5-0420 420 493 232 52 45 49,0 1,33
LEL5-0440 440 523 247 50 43 54,2 1,39
LEL5-0460 460 541 254 54 46 59,0 1,46
LEL5-0480 480 567 267 55 47 64,0 1,53
LEL5-0500 500 589 277 55 48 69,0 1,59
LEL5-0520 520 616 290 56 49 75,0 1,66
LEL5-0540 540 637 300 57 49 81,0 1,72
LEL5-0560 560 664 312 58 50 87,0 1,78
LEL5-0580 580 685 322 59 51 94,0 1,85
LEL5-0600 600 707 333 59 51 100,0 1,91
LEL5-0620 620 741 349 57 49 108,1 1,96
LEL5-0640 640 768 362 58 50 115,7 2,03
LEL5-0660 660 790 372 58 50 122,7 2,09
LEL5-0680 680 803 378 62 54 128,0 2,16
LEL5-0700 700 839 395 59 51 138,2 2,22
LEL5-0720 720 861 406 60 52 145,8 2,28
LEL5-0740 740 878 413 64 56 153,0 2,36
LEL5-0760 760 899 423 65 56 161,0 2,43
LEL5-0780 780 937 441 62 54 171,9 2,47
LEL5-0800 800 959 452 62 54 180,4 2,53
LEL5-0820 820 986 465 63 55 190,2 2,60
LEL5-0840 840 1008 475 64 55 199,1 2,66
LEL5-0860 860 1022 484 68 59 207,0 2,74
LEL5-0880 880 1044 491 68 59 216,0 2,80
LEL5-0900 900 1065 501 69 60 226,0 2,86
LEL5-0920 920 1092 514 70 60 236,0 2,92
LEL5-0940 940 1113 524 70 61 246,0 2,98
LEL5-0960 960 1127 531 66 57 249,3 2,98
LEL5-0980 980 1176 554 67 58 271,3 3,11
LEL5-1000 1000 1188 559 72 62 280,0 3,19
LEL5-1100 1100 1323 624 70 61 342,5 3,49
LEL5-1200 1200 1423 670 77 66 402,0 3,82
LEL5-1300 1300 1563 737 75 65 478,1 4,12
LEL5-1400 1400 1688 796 77 67 556,1 4,44
LEL5-1500 1500 1782 839 83 72 629,0 4,77
Scarica la scheda tecnica come PDF

Confronta il cuscinetto LEL con altri tipi

Resistenza alla rotazione
Diagramma Resistenza alla rotazione LEL 5
Precisione radiale e assiale
Diagramma Precisione radiale e assiale LEL 5
Disegno tecnico LEL 7
LEL 7 M x N 20,9 x 20,9 mm MyFranke
Descrizione KKØ
mm		 Fattori di carico
kN		 Momento statico
kNm		 Peso
kg		 CAD-Download
Calcola il caso di carico
C0a C0r Ca Cr C0m
LEL7-0340 340 470 221 59 51 37,6 1,86

Registrati ora per
accedere a MyFranke.

Registrati
LEL7-0360 360 497 234 60 52 42,1 1,97
LEL7-0380 380 524 246 61 53 46,8 2,08
LEL7-0400 400 551 259 62 54 51,8 2,19
LEL7-0420 420 578 272 63 55 57,1 2,29
LEL7-0440 440 605 285 64 56 62,6 2,40
LEL7-0460 460 632 297 65 56 68,4 2,51
LEL7-0480 480 668 314 67 58 75,4 2,63
LEL7-0500 500 695 327 68 59 81,7 2,74
LEL7-0520 520 722 340 69 59 88,3 2,85
LEL7-0540 540 749 352 70 60 95,1 2,96
LEL7-0560 560 776 365 71 61 102,2 3,06
LEL7-0580 580 803 378 71 62 109,6 3,17
LEL7-0600 600 830 390 72 62 117,2 3,28
LEL7-0620 620 857 403 73 63 125,0 3,39
LEL7-0640 640 893 420 74 64 134,5 3,51
LEL7-0660 660 920 433 75 65 142,9 3,62
LEL7-0680 680 947 445 76 66 151,5 3,73
LEL7-0700 700 974 458 77 66 160,4 3,83
LEL7-0720 720 1001 471 77 67 169,6 3,94
LEL7-0740 740 1028 484 78 68 179,0 4,05
LEL7-0760 760 1055 496 79 68 188,7 4,16
LEL7-0780 780 1082 509 80 69 198,6 4,26
LEL7-0800 800 1118 526 81 70 210,5 4,39
LEL7-0820 820 1145 539 81 70 220,9 4,50
LEL7-0840 840 1172 551 82 71 231,7 4,60
LEL7-0860 860 1199 564 83 72 242,7 4,71
LEL7-0880 880 1226 577 83 72 253,9 4,82
LEL7-0900 900 1253 590 84 73 265,4 4,93
LEL7-0920 920 1280 602 85 73 277,1 5,03
LEL7-0940 940 1307 615 85 74 289,1 5,14
LEL7-0960 960 1343 632 86 75 303,4 5,27
LEL7-0980 980 1370 645 87 75 316,0 5,37
LEL7-1000 1000 1397 657 88 76 328,8 5,48
LEL7-1060 1060 1478 695 89 77 368,7 5,80
LEL7-1100 1100 1532 721 90 78 396,6 6,02
LEL7-1160 1160 1623 763 93 80 442,9 6,36
LEL7-1200 1200 1677 789 94 81 473,4 6,57
LEL7-1260 1260 1758 827 95 82 521,1 6,90
LEL7-1300 1300 1821 856 97 83 556,9 7,13
LEL7-1360 1360 1902 895 98 85 608,6 7,45
LEL7-1400 1400 1956 920 99 86 644,3 7,67
LEL7-1460 1460 2046 962 101 87 702,8 8,01
LEL7-1500 1500 2100 988 102 88 741,1 8,22
LEL7-1600 1600 2244 1056 104 90 844,8 8,78
LEL7-1700 1700 2379 1119 106 92 951,7 9,32
LEL7-1800 1800 2523 1187 109 94 1.068,7 9,87
LEL7-1900 1900 2667 1255 111 96 1.192,5 10,43
LEL7-2000 2000 2811 1323 113 98 1.323,1 10,98
Scarica la scheda tecnica come PDF

Confronta il cuscinetto LEL con altri tipi

Resistenza alla rotazione
Diagramma Resistenza alla rotazione LEL 7
Rund- und Planlaufgenauigkeit
Diagramma Rund- und Planlaufgenauigkeit LEL 7
Spazio di installazione M X N
Diametro del cuscinetto KK∅
