Cuscinetto assemblato
in alluminio a rulli
Serie LVG
5% sconto
sul vostro primo ordine online!
I cuscinetti assemblati in alluminio a rulli LVG sono la soluzione ideale per supportare elevati carichi e movimentarli con bassi attrito ed elevata rigidità.
Descrizione
I cuscinetti assemblati Franke LVG sono in alluminio con cuscinetto a due ranghi di rulli. I cuscinetti LVG sono adatti ad impieghi gravosi in termini di carichi applicati. Caratteristiche salienti oltre alla già citatata elevata capacità di carico sono l'elevata scorrevolezza abbinata ad un eccellente rigidità. Possono supportare carichi provenienti da ogni direzione e sono insensibili ad urti e vibrazioni. I cuscinetti assemblati LVG sono senza gioco, debitamente precaricati e provvisti di doppia guarnizione a labbro. L'utilizzo dell'alluminio come materiale per la struttura consente una riduzione del peso del 60% rispetto ad una tradizionale esecuzione in acciaio.
Proprietà - Valutazione
| Uniformità di moto | |
| Resilienza | |
| Velocità di rotazione | |
| Rigidità | |
| Peso | |
| Prezzo |
Dati tecnici
Materiale
Anello interno/esterno: Alluminio, anodizzato
Anelli di scorrimento: Acciaio cromo silicio temprato
Elementi volventi: Acciaio per cuscinetti temprato
Gabbia: Poliammide o Poliuretano termoplastico
Guarnizioni: NBR
Temperatura di esercizio
da -20 °C a +80 °C, per brevi periodi fino a +100 °C
Velocità periferica
Max. 4 m/s
Lubrificazione
Shell Gadus S3 V220 C2
Intervalli di lubrificazione
Tramite ingrassatori secondo DIN 3405
Informazioni tecniche
Tabelle dati
Comparazione e calcolo
| LVG Tabella parte 1 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Descrizione | KKØ mm |
Dimensioni mm |
Fori di fissaggio per anello | ||||||||||||
| Ds | Dd | H | H1 | Dg | Tse | T1g | T2g | Dah8 | DiH8 | TkA | TkI | ||||
| LVG-200 | 200 | 15 | 9 | 47 | 40 | M 8 | 9 | 35 | 15 | 262 | 140 | 243 | 159 | 8x | |
| LVG-300 | 300 | 18 | 11 | 57 | 50 | M 10 | 11 | 43 | 17 | 375 | 223 | 350 | 248 | 10x | |
| LVG-400 | 400 | 18 | 11 | 57 | 50 | M 10 | 11 | 43 | 17 | 475 | 323 | 450 | 348 | 14x | |
| LVG Tabella parte 2 | MyFranke | |||||||
|---|---|---|---|---|---|---|---|---|
| Descrizione | KKØ mm |
Fattori di carico kN |
Momento statico N |
Peso kg |
CAD-Download Calcola il caso di carico |
|||
| C0a | C0r | Ca | Cr | C0m | ||||
| LVG-200 | 200 | 309 | 124 | 39 | 36 | 12.400 | 4,1 |
Registrati ora per |
| LVG-300 | 300 | 617 | 247 | 78 | 72 | 37.050 | 9,3 | |
| LVG-400 | 400 | 827 | 331 | 90 | 83 | 66.200 | 12,4 | |
| Diametro del cuscinetto KK∅ |
| Fori di fissaggio per anello Fattore di carico stat. C0 ax. Fattore di carico stat. C0 rad. Fattore di carico dinam. C ax. Fattore di carico dinam. C rad. Momento statico C0m Peso Disponibile |
{{(idx +1)}}
|
| {{ fi.description }} {{ fi.name }} |
| {{ fi.firstParameter }} |

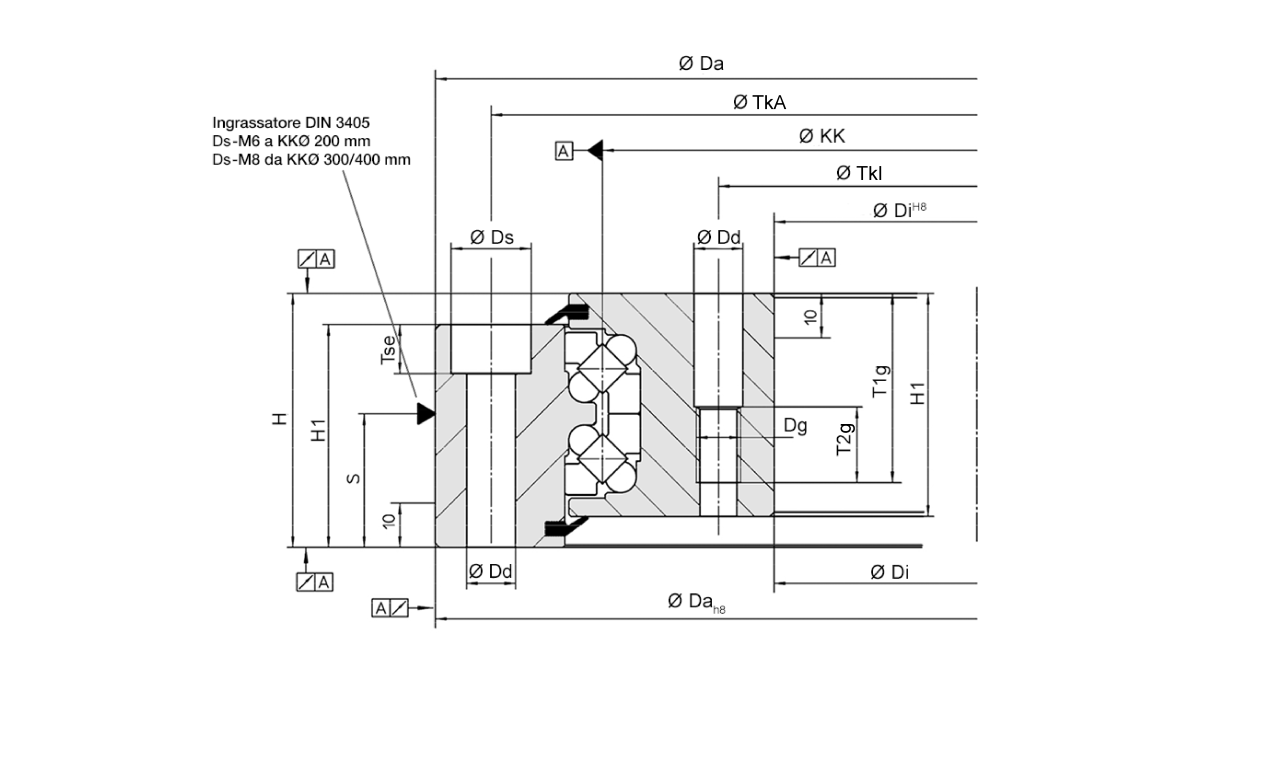

| Disegno tecnico |

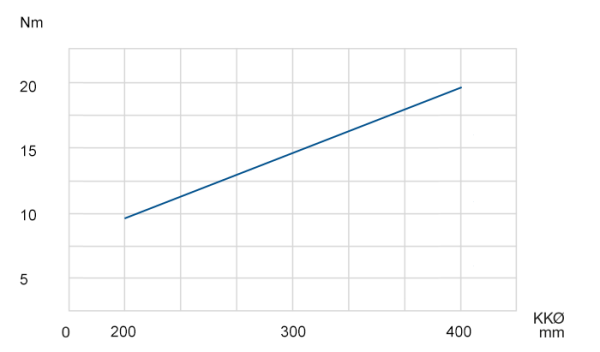

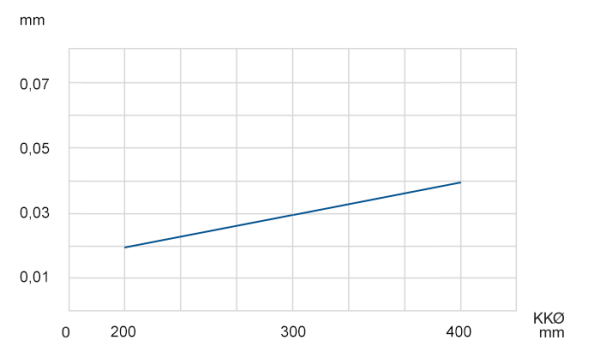

| Diagrammi |
| Scheda tecnica (PDF) |
