Cuscinetti assemblati in polimero plasico (POM) con dentatura esterna
Serie LVL
5% sconto
sul vostro primo ordine online!
I cuscinetti assemblati Franke LVL offrono tutti i vantaggi della tecnologia dei cuscinetti su filo metallico combinati con una struttura realizzata in polimero plastico con dentatura esterna.
Descrizione
I cuscinetti assemblati Franke LVL sono pronti per il montaggio con struttura in polimero plastico(POM), cuscinetto in elementi su filo e dentatura esterna. I cuscinetti LVL sono adatti per velocità di rotazione e precisioni medie. Progettati come cuscinetti a 4 punti di contatto, assorbono carichi provenienti da tutte le direzioni e sono insensibili a urti e vibrazioni. I cuscinetti LVL sono insensibili a mutevoli condizioni ambientali e trovano applicazione nell'industria alimentare, farmaceutica ed ed in tutte le applicazioni che richiedono componenti resistenti alla corrosione.
NOTA BENE: i cuscinetti assemblati in polimero plastico sono disponibili a partire da quantità 20 pezzi. Per quantità inferiori, vi offriamo soluzioni con strutture realizzate con stampa 3D. Su richiesta anche in esecuzione personalizzata. Saremo lieti di consigliarvi!
Proprietà - Valutazione
| Uniformità di moto | |
| Resilienza | |
| Velocità di rotazione | |
| Rigidità | |
| Peso | |
| Prezzo |
Dati tecnici
Materiale
Anello interno/esterno: poliossimetilene (POM)
Vie di scorrimento: acciaio inossidabile (1.4310)
Elementi volventi: acciaio inossidabile
Gabbia: Poliammide (PA12)
Ingranaggio
DIN 3967, qualità 8e25, dentatura diritta
Temperatura di esercizio
da -10 °C a +80 °C, per brevi periodi fino a +100 °C
Velocità periferica
Max. 4 m/s
Lubrificazione
Klüber UH1 14-151
Intervalli di lubrificazione
Tramite ingrassatori secondo DIN 3405
Informazioni tecniche
Tabelle dati
Comparazione e calcolo

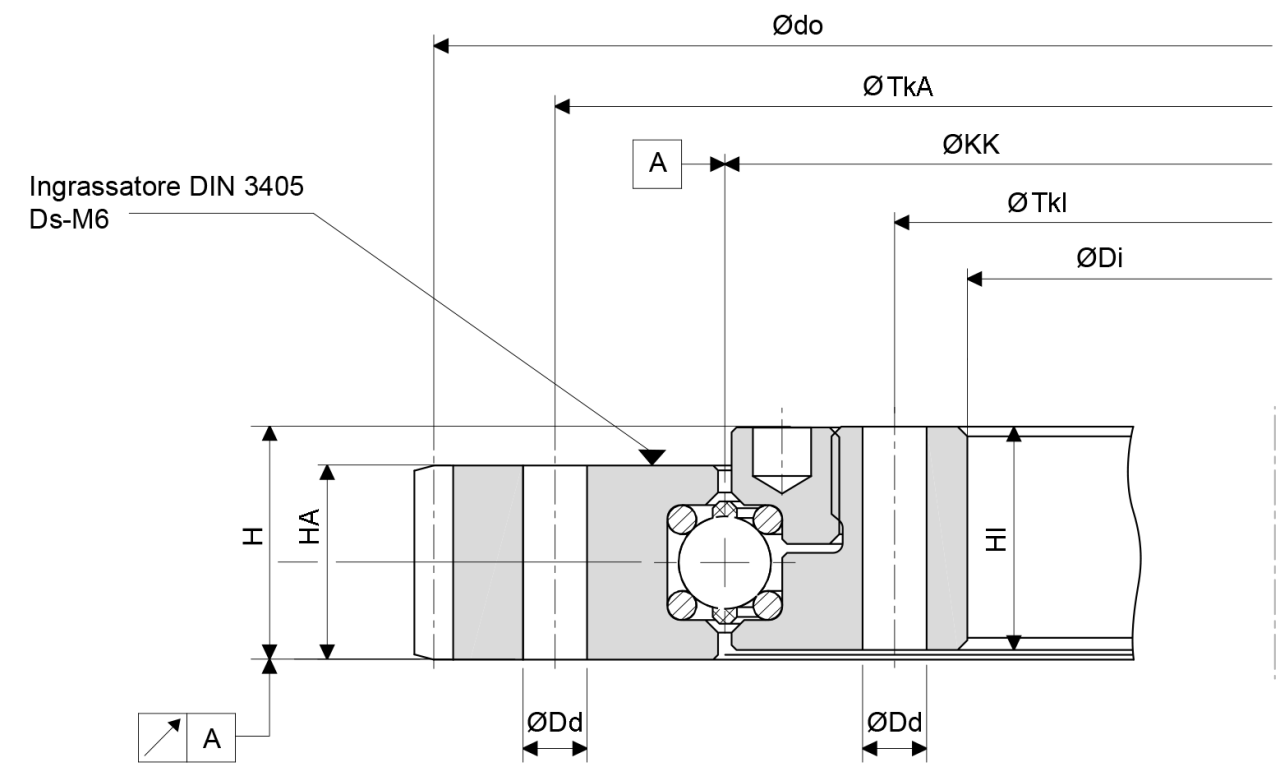

| LVL Tabella parte 1 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Descrizione | KKØ mm |
Dimensioni mm |
Fori di fissaggio per anello | |||||||
| do | Dd | DiH8 | H | HA | HI | TkA | TkI | |||
| LVL-0100 | 100 | 160 | 6,6 | 50 | 24 | 20 | 23 | 135 | 65 | 6x |
| LVL-0150 | 150 | 210 | 6,6 | 100 | 24 | 20 | 23 | 185 | 115 | 8x |
| LVL-0200 | 200 | 260 | 6,6 | 150 | 24 | 20 | 23 | 235 | 165 | 8x |
| LVL Tabella parte 2 | MyFranke | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Descrizione | KKØ mm |
Fattori di carico kN |
Momento statico kNm |
Ingranaggio | Peso kg |
CAD-Download Calcola il caso di carico |
||||
| C0a | C0r | Ca | Cr | C0m | Modulo m | Numero di denti | ||||
| LVL-0100 | 100 | 5,6 | 2,0 | 5,6 | 2,0 | 0,07 | 2 | 80 | 0,5 |
Registrati ora per |
| LVL-0150 | 150 | 8,1 | 2,9 | 8,1 | 2,9 | 0,14 | 2 | 105 | 0,8 | |
| LVL-0200 | 200 | 10,6 | 3,8 | 10,6 | 3,8 | 0,25 | 2 | 130 | 1,0 | |
| Diametro del cuscinetto KK∅ |
| Fori di fissaggio per anello Fattore di carico stat. C0 ax. Fattore di carico stat. C0 rad. Fattore di carico dinam. C ax. Fattore di carico dinam. C rad. Momento statico C0m Peso Disponibile |
{{(idx +1)}}
|
| {{ fi.description }} {{ fi.name }} |
| {{ fi.firstParameter }} |
| Disegno tecnico |
| Diagrammi |
| Scheda tecnica (PDF) |
