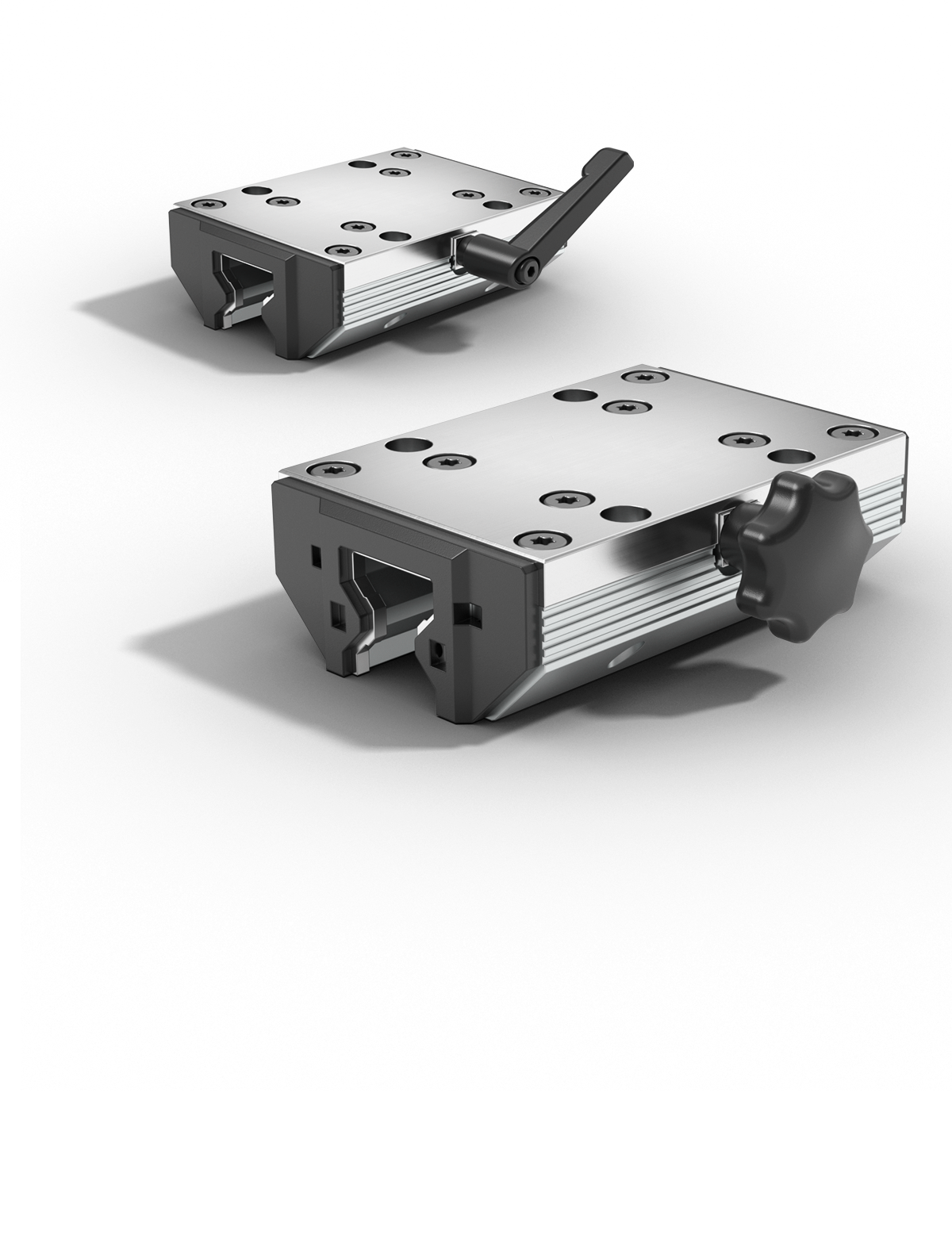

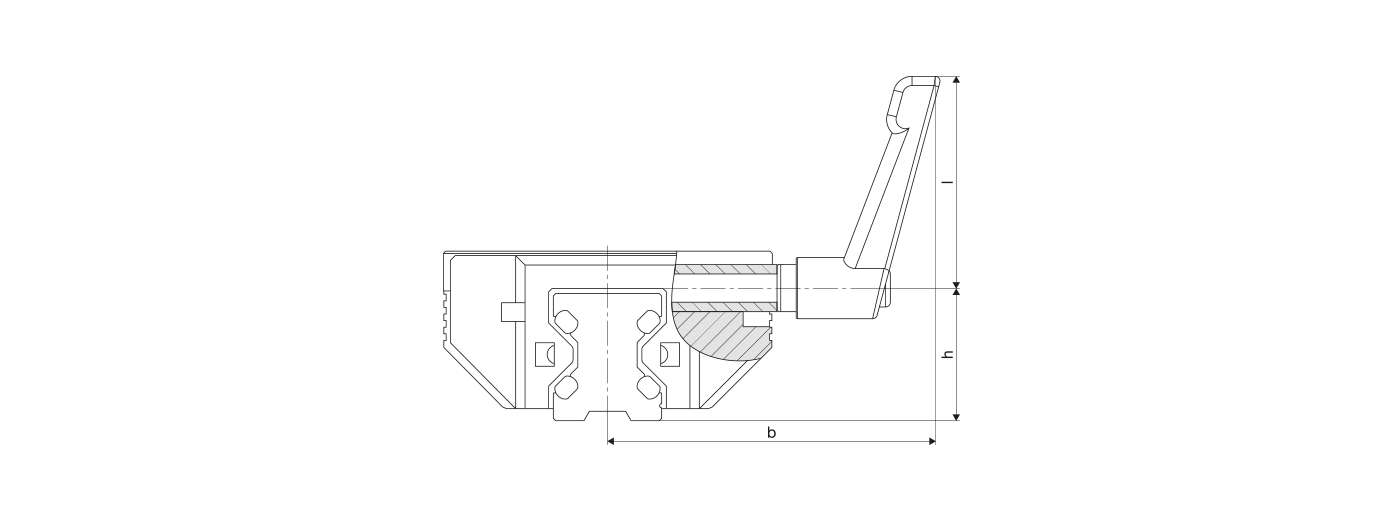

Cursore con leva a ripresa
Cursore con leva a ripresa per mantenere il posizionamento desiderato del cursore sulla rotaia. Il bloccaggio non esercita forze sulla parte di scorrimento della guida. Utilizzato per posizionamenti manuali, regolazioni e cambi formati sulle macchine automatiche. Consultateci per ulteriori informazioni.
| Dimensione | Filettatura |
b
mm |
h
mm |
l
mm |
Forza di bloccaggio
N |
Standard | Niro |
|---|---|---|---|---|---|---|---|
| 15 | M 5 | 59,5 | 19,0 | 45 | 200 | 84396AH | 84396NH |
| 20 | M 5 | 67,5 | 23,0 | 45 | 250 | 84441AH | 84441NH |
| 25 | M 6 | 71,0 | 28,0 | 45 | 250 | 84363AH | 84363NH |
| 35 | M 8 | 96,0 | 38,5 | 63 | 350 | 84364AH | 84364NH |
| 45 | M 10 | 116,0 | 48,0 | 78 | 750 | 84365AH | 84365NH |
