Tavola rotante
Serie LTA
5% sconto
sul vostro primo ordine online!
Le tavole rotanti Franke serie LTA sono particolarmente adatte per applicazioni dinamiche nei settori della lavorazione, della movimentazione e dell'assemblaggio.
Descrizione
Le tavole rotanti Franke LTA sono unità di posizionamento pronte per il montaggio, leggere e compatte. Si distinguono per le elevate prestazioni in termini di velocità abbinate ad elevate capacità di carico. Le tavole rotanti Franke LTA sono versatili e si adattano ad applicazioni in processi di lavorazione, handling e montaggio.
Proprietà - Valutazione
| Precisione | |
| Velocità di rotazione | |
| Ø-Gamma | |
| Prezzo |
Dati tecnici
Materiale
Piastra di base: Alluminio
Struttura principale: V2A
Anelli di scorrimento: Acciaio cromo silicio temprato
Elementi volventi: Acciaio per cuscinetti temprato
Ingranaggio per vite senza fine: Lega di bronzo resistente all'usura
Vite senza fine: CK45N temprato e rettificato
Temperatura di esercizio
da -10 °C a +80 °C
Velocità di rotazione
Max. 100 min-1
Posizione di montaggio
Qualsiasi, preferibilmente orizzontale
Lubrificazione
Grasso per cuscinetti
Opzioni
Interruttori di prossimità induttivi, flangia/frizione per il montaggio del motore, motorizzazione
Informazioni tecniche
Tabelle dati
Comparazione e calcolo

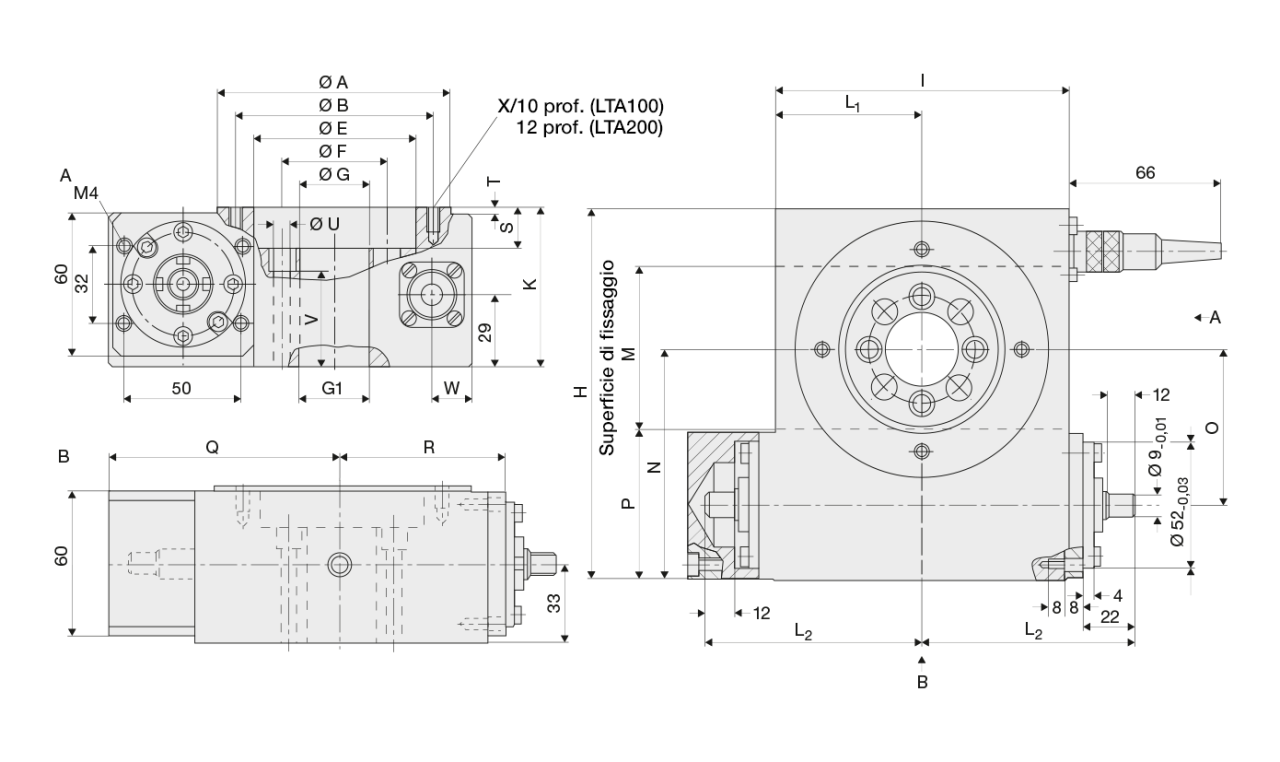

| LTA Tabella parte 1 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Descrizione | Ø nominale mm |
Dimensioni mm |
|||||||||
| A | B | ØEH7/6 tief | ØF | ØG | ØG1H712 tief | H | I | K | L1 | L2 | |
| LTA-0100 | 100 | 85 | 70 | 45 | 30 | 30 | 155 | 125 | 65 | 62,5 | 91,5 |
| LTA-0200 | 200 | 175 | 160 | 130 | 110 | 110 | 255 | 220 | 70 | 110,0 | 139,0 |
| LTA Tabella parte 2 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Descrizione | Ø nominale mm |
Fattori di carico KN |
Dimensioni mm |
|||||||||||
| A | C0 | C | M | N | P | Q | R | S | T | U | V | W | X | |
| LTA-0100 | 100 | 17,5 | 9 | 70 | 96,0 | 61 | 99,5 | 69,5 | 17 | 2 | 4xØ6,6 | 39 | 17 | 4xM6 |
| LTA-0200 | 200 | 43,0 | 18 | 165 | 145,5 | 63 | 147,0 | 117,0 | 22 | 7 | 6xØ9,0 | 39 | 22 | 6xM8 |
| LTA Tabella parte 3 | MyFranke | ||||||
|---|---|---|---|---|---|---|---|
| Descrizione | Ø nominale mm |
Momento di ribaltamento Nm |
Velocità di ingresso RPM |
Riduzione | Velocità di uscita RPM |
Peso kg |
CAD-Download Calcola il caso di carico |
| A | C0m | N1 max | i | N2 max | |||
| LTA-0100 | 100 | 289 | 1800 | 18 | 100 | 5,5 |
Registrati ora per |
| LTA-0200 | 200 | 433 | 2200 | 36 | 61 | 10,0 | |
| Panoramica delle prestazioni | LTA-0100 | LTA-0200 | ||
|---|---|---|---|---|
| Riduzione | 18:1 | 36:1 | ||
| Coppia in ingresso | M1max | Nm | 5 | 5 |
| Coppia in uscita | M2max | Nm | 54 | 108 |
| Concentricità / run-out assiale | µm | 30 | 30 | |
| Precisione di posizionamento | sec | 160 | 120 | |
| Ripetibilità | sec | 20 | 14 | |
