Cuscinetti assemblati in polimero plastico (POM)
Serie LVK
5% sconto
sul vostro primo ordine online!
I cuscinetti assemblati Franke LVK offrono tutti i vantaggi della tecnologia dei cuscinetti su filo metallico combinati con una struttura realizzata in polimero plastico.
Descrizione
I cuscinetti assemblati Franke LVK sono pronti per il montaggio con struttura in polimero plastico(POM) e cuscinetto in elementi su filo. I cuscinetti LVK sono adatti per velocità di rotazione e precisioni medie. Progettati come cuscinetti a 4 punti di contatto, assorbono carichi provenienti da tutte le direzioni e sono insensibili a urti e vibrazioni. I cuscinetti LVL sono insensibili a mutevoli condizioni ambientali e trovano applicazione nell'industria alimentare, farmaceutica ed ed in tutte le applicazioni che richiedono componenti resistenti alla corrosione.
NOTA BENE: i cuscinetti assemblati in polimero plastico sono disponibili a partire da quantità 20 pezzi. Per quantità inferiori, vi offriamo soluzioni con strutture realizzate con stampa 3D. Su richiesta anche in esecuzione personalizzata. Saremo lieti di consigliarvi!
Proprietà - Valutazione
Uniformità di moto | |
Resilienza | |
Velocità di rotazione | |
Rigidità | |
Peso | |
Prezzo |
Dati tecnici
Materiale
Anello interno/esterno: poliossimetilene (POM)
Vie di scorrimento: acciaio inossidabile (1.4310)
Elementi volventi: acciaio inossidabile
Gabbia: Poliammide (PA12)
Temperatura di esercizio
da -10 °C a +80 °C, per brevi periodi fino a +100 °C
Velocità periferica
Max. 4 m/s
Lubrificazione
Klüber UH1 14-151
Intervalli di lubrificazione
Tramite ingrassatori secondo DIN 3405
Informazioni tecniche
Tabelle dati
Comparazione e calcolo
LVK Tabella parte 1 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Descrizione | KKØ mm |
Dimensioni mm |
Fori di fissaggio per anello | |||||||
Dah8 | Dd | DiH8 | H | HA | HI | TkA | TkI | |||
LVK-0100 | 100 | 150 | 6,6 | 50 | 24 | 20 | 23 | 135 | 65 | 6x |
LVK-0150 | 150 | 200 | 6,6 | 100 | 24 | 20 | 23 | 185 | 115 | 8x |
LVK-0200 | 200 | 250 | 6,6 | 150 | 24 | 20 | 23 | 235 | 165 | 8x |
LVK Tabella parte 2 | MyFranke | |||||||
---|---|---|---|---|---|---|---|---|
Descrizione | KKØ mm |
Fattori di carico kN |
Momento statico kNm |
Peso kg |
CAD-Download Calcola il caso di carico |
|||
C0a | C0r | Ca | Cr | C0m | ||||
LVK-0100 | 100 | 5,6 | 2,0 | 5,6 | 2,0 | 0,07 | 0,5 |
Registrati ora per |
LVK-0150 | 150 | 8,1 | 2,9 | 5,6 | 2,0 | 0,14 | 0,8 | |
LVK-0200 | 200 | 10,6 | 3,8 | 10,6 | 3,8 | 0,25 | 1,0 |
Diametro del cuscinetto KK∅ |
Fori di fissaggio per anello Fattore di carico stat. C0 ax. Fattore di carico stat. C0 rad. Fattore di carico dinam. C ax. Fattore di carico dinam. C rad. Momento statico C0m Peso Disponibile |
{{(idx +1)}} |
{{ fi.description }} {{ fi.name }} |
{{ fi.firstParameter }} |

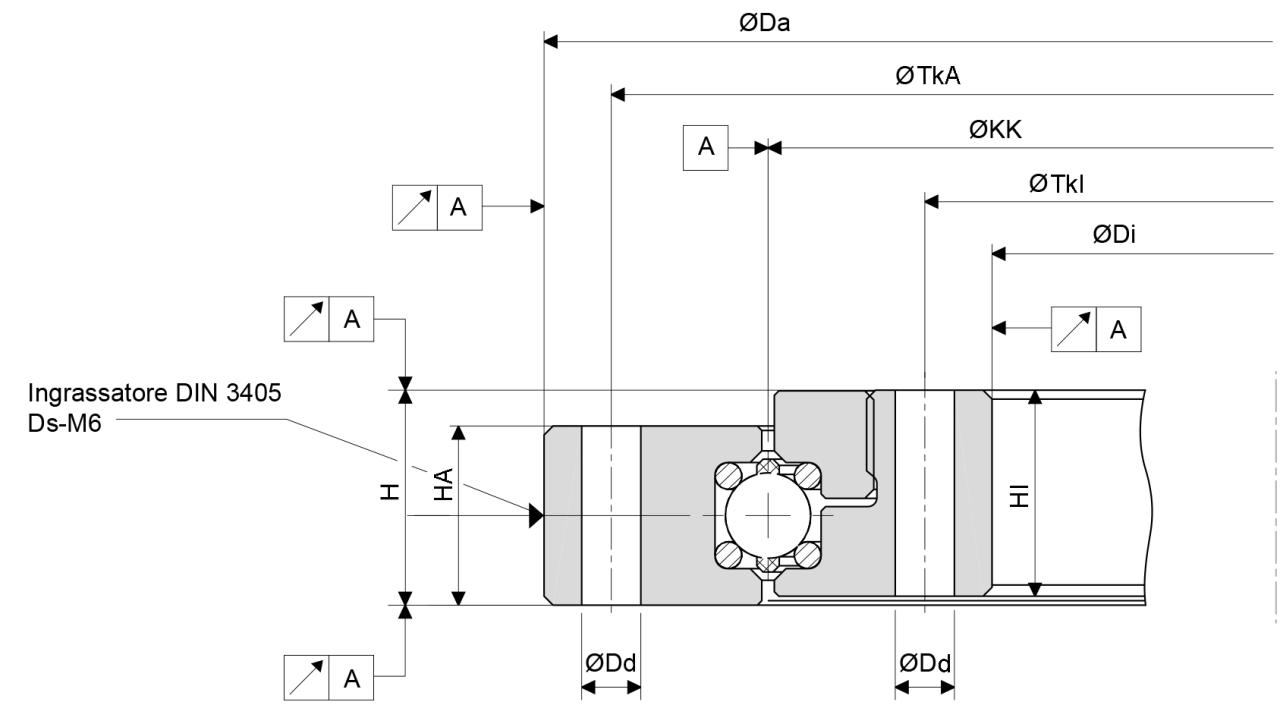

Disegno tecnico |
Diagrammi |
Scheda tecnica (PDF) |
Für CAD-Daten, Berechnung und Online-Shop bei MeinFranke anmelden
Lasciatevi consigliare!
Da un esperto Franke tramite chat video, sul tuo sito o presso la nostra sede.
