Cuscinetto a rulli tipo LVW

Name: LVW-0200
Brand: Franke
SKU: 616203

616203

Bearing diameter KK

Dimensioni speciali su richiesta

Prezzo unitario:		-,- EUR
Prezzo		-,- EUR

Quantità

Descrizione

I cuscinetti orientabili Franke tipo LVW sono adatti a velocità di rotazione e precisioni medie. Si distinguono per una marcia scorrevole anche in presenza di elevati carichi di momento, un'elevata rigidità e un peso ridotto grazie alla struttura in alluminio.

I rulli disposti incrociati assorbono carichi elevati provenienti da tutte le direzioni. I cuscinetti assemblati tipo LVW sono insensibili a urti e vibrazioni. A differenza di un elemento cuscinetto, l'LVW viene fornito come unità completamente premontata: anello interno ed esterno in alluminio anodizzato con fori di fissaggio già pronti. Questo permette di avvitarlo direttamente tra due componenti, senza bisogno di una propria costruzione adiacente.

Materiale

Anello interno/esterno: alluminio anodizzato

Anelli di rotolamento: acciaio al cromo-silicio temprato e bonificato

Corpi volventi: acciaio per cuscinetti temprato

Gabbia: poliammide

Guarnizione: NBR

Temperatura di esercizio: da -20 °C a +80 °C, per brevi periodi fino a +100 °C

Velocità periferica: max. 2 m/s

Grasso lubrificante: Shell Gadus S3 V220 C2

Lubrificazione supplementare: tramite ingrassatore DIN 3405 con filettatura

Temperatura di esercizio

da –30 °C a +80 °C, per brevi periodi fino a +100 °C

Velocità periferica

Max. 2 m/s

Lubrificante

Shell Gadus S3 V220 C2

Rilubrificazione

Informazioni sui raccordi per il lubrificazione secondo la norma DIN 3405

Scorrevolezza
Precisione
Velocità
Rigidità
Montaggio
Prezzo

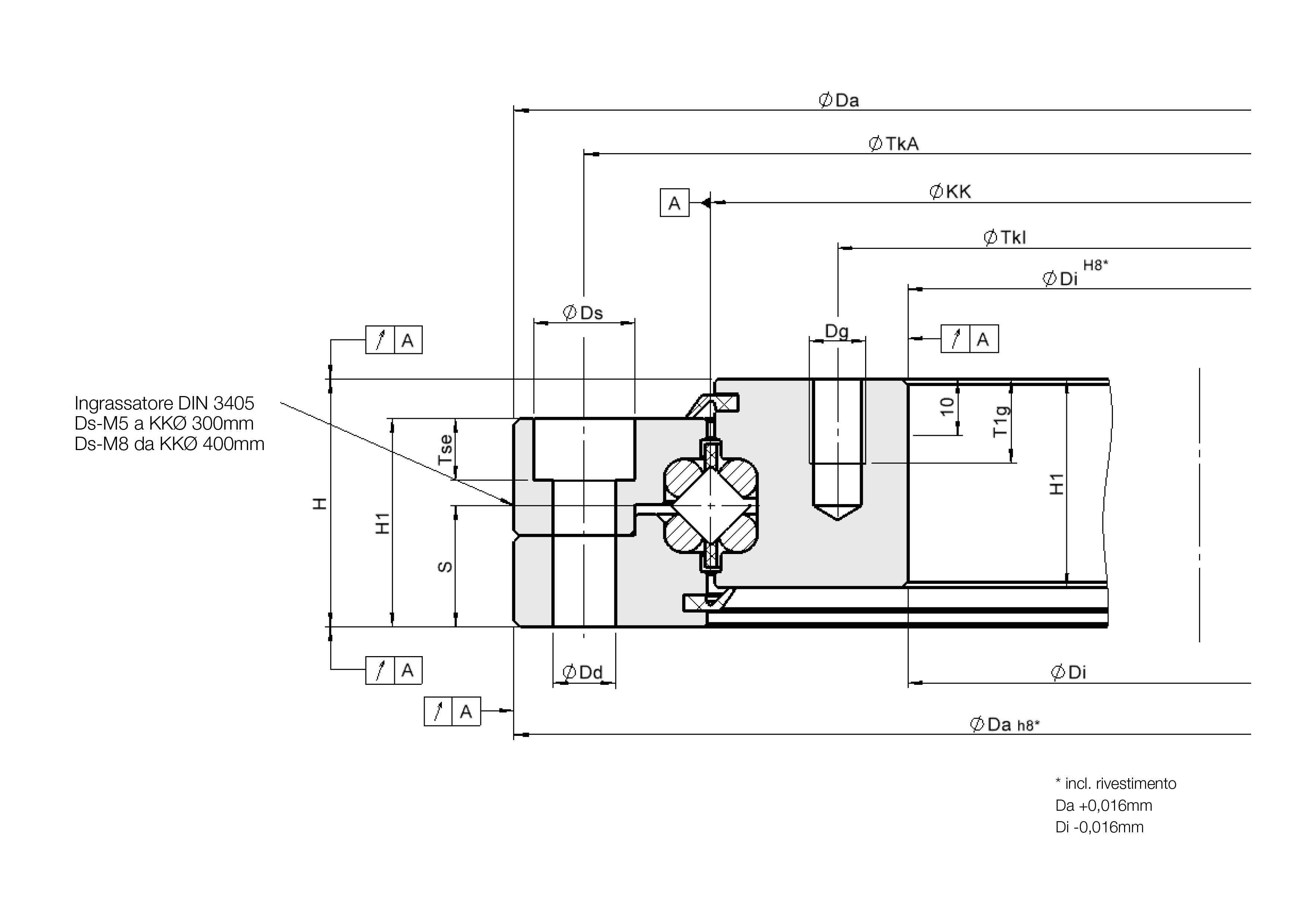

Tabella dati

		Dimensioni mm											Fissaggio per anello
Nome	KKØ mm	Ds	Dd	H	H1	Dg	Tse	T1g	Da_h8	Di^H8	TkA	TkI
LVW-0200	200	11	6.6	34	27	M6	6.8	10	250	150	235	165	8
LVW-0300	300	15	9	38	31	M8	9	15	360	240	340	260	12
LVW-0400	400	18	11	44	37	M10	11	15	470	330	445	355	14
LVW-0500	500	20	14	49	42	M12	13	20	580	420	550	450	14
