Guide lineari tipo FDC-R
Coppia di rotaie singole
Coppia di pattini
Inossidabile
5% sconto
sul vostro primo ordine online!
Le guide in alluminio FDC sono insensibili a difficili condizioni ambientali.
Descrizione
Le guide lineari Franke FDC sono dotate di cuscinetti a rullini molto silenziosi, scorrevoli e di alta qualità e sono realizzate interamente in alluminio leggero. Le vie di scorrimento integrate in acciaio inossidabile le rendono insensibili alle influenze ambientali, nonché all'umidità o ai detergenti. Le rotaie possono essere fornite in lunghezze da 200 a 4000mm e su richiesta accoppiate per lunghezze infinite.
Proprietà
Cuscinetti | Cuscinetti a rullini |
Vie di scorrimento | Acciaio inossidabile |
Proprietà - Valutazione
Resilienza | |
Dinamica | |
Resistenza alla corrosione | |
Amagnetico | |
Senza lubrificanti | |
Prezzo |
Dati tecnici
Lunghezza della corsa
Corpo unico da 200 mm a 4000 mm, accoppiamento a richiesta
Materiale
Piastra del cursore, pattini e corpo rotaia: alluminio anodizzato
Vie di scorrimento: acciaio inossidabile
Cuscinetti: acciaio inossidabile
Temperatura di esercizio
Da -20 °C a +80 °C
Velocità massima
10 m/s
Massima accelerazione
40 m/s2
Posizione di montaggio
Qualunque
Lubrificazione
Lubrificato a vita, esente da manutenzione
Informazioni tecniche
Tabelle dati
Comparazione e calcolo
FDC-R | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Taglia | Dimensioni mm |
||||||||||||||
L | B5 | H5 | B3 | B4 | D3 | D | D1 | D2 | D4 | D5 | E1 | E3 | E4 | E5 | |
12 | 64 | 24,4 | 15,0 | 12,00 | 11,9 | M 3 | 3,4 | 6 | M 4 | 8 | 3 | 25 | 3,4 | 29 | 57 |
15 | 78 | 30,9 | 19,0 | 15,25 | 15,2 | M 4 | 4,5 | 8 | M 5 | 10 | 4 | 30 | 4,4 | 34 | 68 |
20 | 92 | 40,9 | 23,0 | 20,00 | 20,4 | M 5 | 5,5 | 10 | M 6 | 10 | 4 | 40 | 4,9 | 42 | 80 |
25 | 98 | 48,4 | 27,5 | 25,00 | 22,9 | M 5 | 6,6 | 11 | M 8 | 14 | 6 | 45 | 6,4 | 48 | 84 |
35 | 135 | 68,9 | 37,5 | 35,00 | 32,9 | M 6 | 9,0 | 15 | M10 | 14 | 6 | 62 | 8,9 | 67 | 117 |
45 | 165 | 82,4 | 46,5 | 45,00 | 36,4 | M 8 | 11,0 | 18 | M12 | 14 | 6 | 80 | 9,9 | 83 | 146 |
FDC-R | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Taglia | Dimensioni mm |
||||||||||||
E6 | E7 | E8 | E9 | H1 | H3 | H4 | H6 | L3 | T | T3 | a | b | |
12 | 9,7 | 3,4 | 5,5 | 4,9 | 14,7 | 1,4 | 5,5 | 4 | 40 | 5,5 | 6,0 | 4,5 | 9,5 |
15 | 12,4 | 4,9 | 7,0 | 5,9 | 18,7 | 2,0 | 8,0 | 5 | 60 | 6,0 | 7,5 | 5,0 | 12,5 |
20 | 16,9 | 5,9 | 9,5 | 5,9 | 22,6 | 2,0 | 11,0 | 5 | 60 | 8,0 | 8,0 | 7,5 | 16,0 |
25 | 19,4 | 7,4 | 12,0 | 8,9 | 27,0 | 2,5 | 13,0 | 7 | 60 | 10,0 | 5,0 | 10,5 | 17,5 |
35 | 28,4 | 8,9 | 17,0 | 8,9 | 37,0 | 3,5 | 20,0 | 7 | 80 | 11,5 | 8,5 | 12,5 | 26,0 |
45 | 30,9 | 9,9 | 22,0 | 8,9 | 46,0 | 4,0 | 22,0 | 7 | 105 | 14,5 | 9,5 | 15,5 | 31,0 |
Capacità di carico, peso, lunghezza | MyFranke | ||||||||
---|---|---|---|---|---|---|---|---|---|
Taglia | Fattori di carico N |
Valori di carico del momento della coppia di pattini a rotelle Nm |
Peso kg |
CAD-Download Calcola il caso di carico |
|||||
C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | RSP | Rotaia/m | ||
12 | 1100 | 1200 | 0,6 (B+30,3) | 0,6 (B+30,3) | 17 | 16 | 0,07 | 0,40 |
Registrati ora per |
15 | 2700 | 3000 | 1,5 (B+36,5) | 1,4 (B+36,5) | 52 | 46 | 0,12 | 0,80 | |
20 | 4300 | 5000 | 2,5 (B+47,0) | 2,2 (B+47,0) | 103 | 89 | 0,23 | 1,20 | |
25 | 5800 | 8300 | 4,2 (B+58,4) | 2,9 (B+58,4) | 184 | 128 | 0,35 | 1,80 | |
35 | 10000 | 14500 | 7,3 (B+85,0) | 5,0 (B+85,0) | 452 | 312 | 1,00 | 3,10 | |
45 | 17000 | 20400 | 10,2 (B+109,0) | 8,5 (B+109,0) | 774 | 645 | 1,80 | 5,00 |
Tipo e dimensione |
Fattore di carico dinam. C Fattore di carico stat. C0 Momento nominale M0CX MCX M0CX/M0CZ M0CY/M0CZ Peso della coppia di pattini Peso della rotaia per m |
{{(idx +1)}} |
{{ fi.description }} {{ fi.name }} |
{{ fi.firstParameter }} |

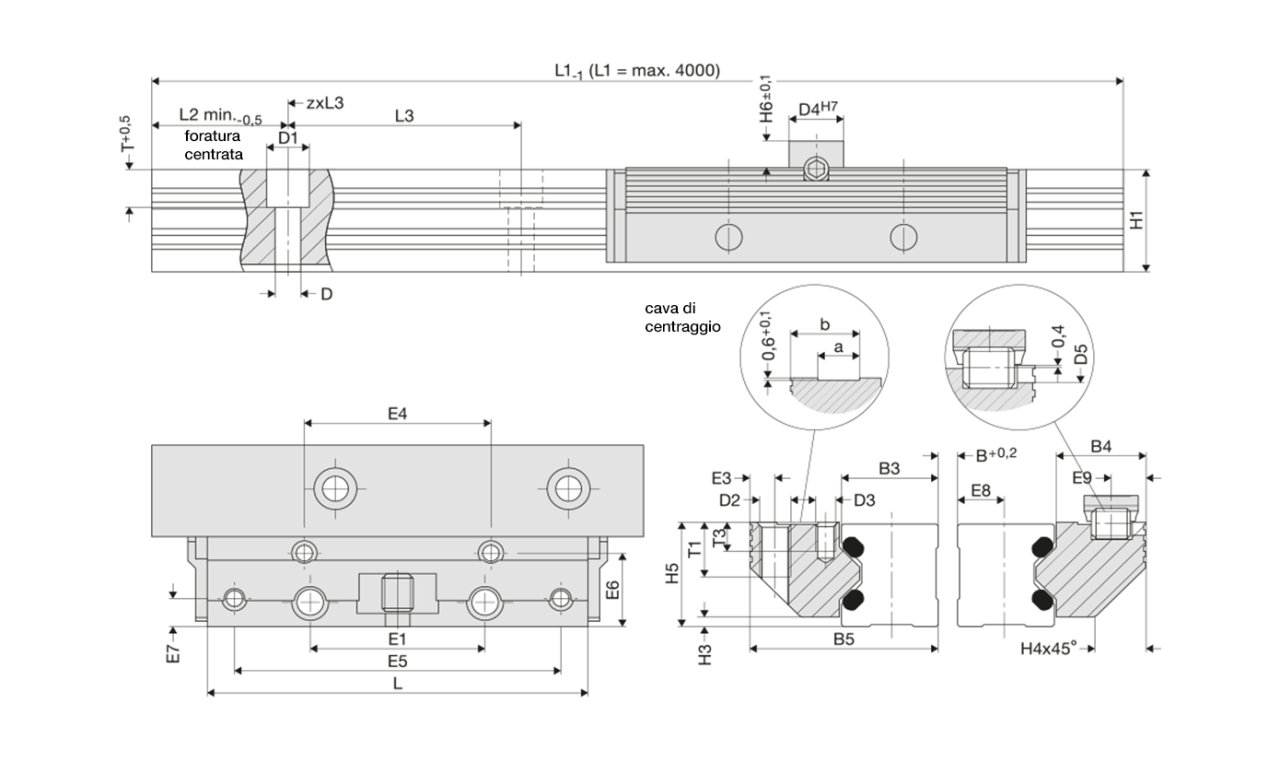

Disegno tecnico |
