Guide lineari
Coppia di rotaie singole amagnetiche
FDD-R
5% sconto
sul vostro primo ordine online!

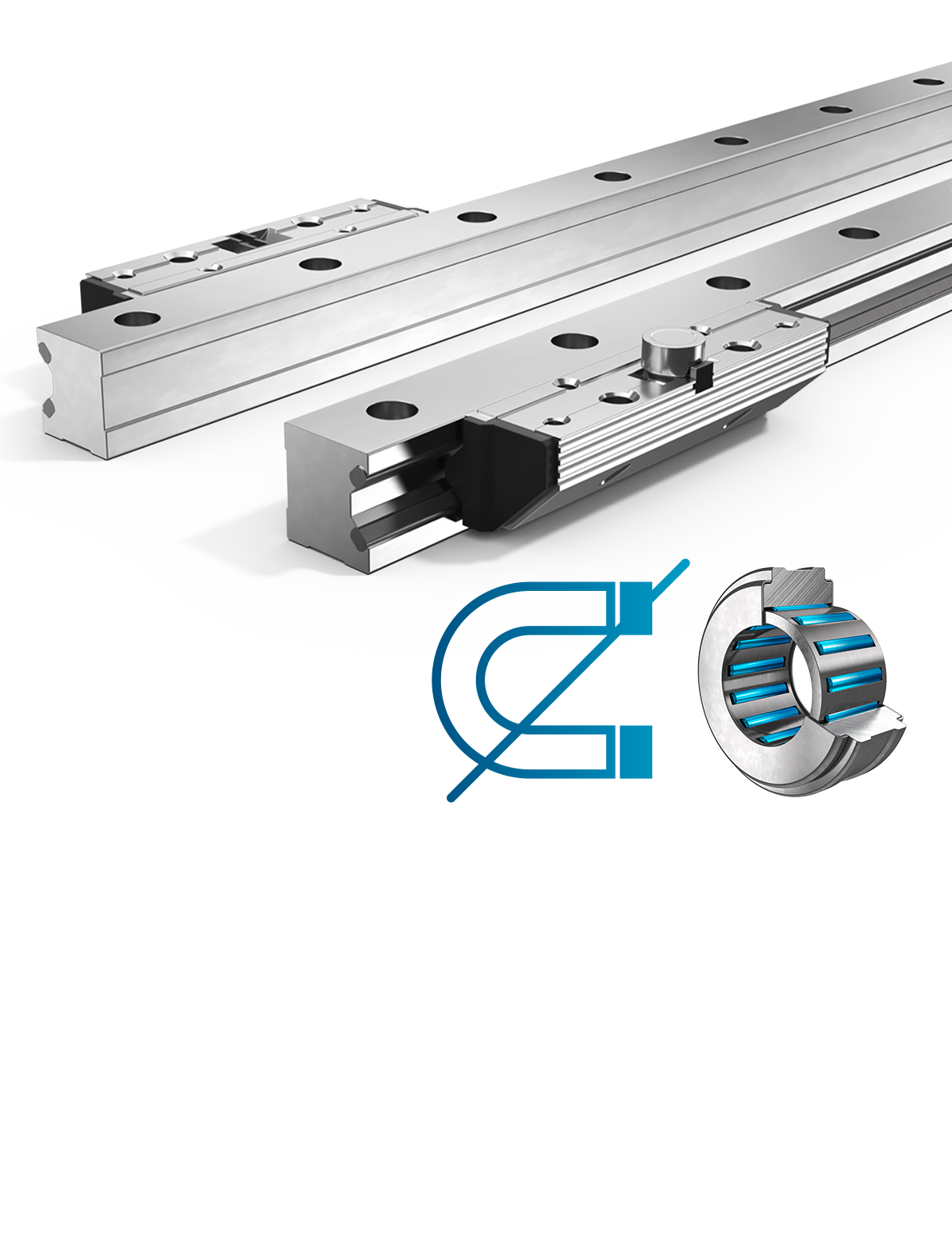

Le guide in alluminio FDD sono caratterizzate per la neutralità magnetica e per un funzionamento scorrevole e silenzioso.
Descrizione
Le guide lineari Franke FDD sono adatte per compiti di movimento lineare in tutti i settori. I componenti in accicio amagnetico le rendono componenti ideali, ad es. nella tecnologia medica o nella produzione elettronica. Le rotaie possono essere fornite in lunghezze da 200 a 4000mm e su richiesta accoppiate per lunghezze infinite.
Proprietà
Cuscinetti | Needle bearing |
Vie di scorrimento | non-magnetic steel |
Proprietà - Valutazione
Resilienza | |
Dinamica | |
Resistenza alla corrosione | |
Amagnetico | |
Senza lubrificanti | |
Prezzo |
Dati tecnici
Lunghezza della corsa
Corpo unico da 200 mm a 4000 mm, accoppiamento a richiesta
Materiale
Piastra del cursore, pattini e corpo rotaia: alluminio anodizzato
Vie di scorrimento: acciaio amagnetico
Cuscinetti: acciaio amagnetico
Temperatura di esercizio
Da -20 °C a +80 °C
Velocità massima
1 m/s
Massima accelerazione
40 m/s2
Posizione di montaggio
Qualunque
Lubrificazione
Lubrificato a vita, esente da manutenzione
Informazioni tecniche
Tabelle dati
Comparazione e calcolo

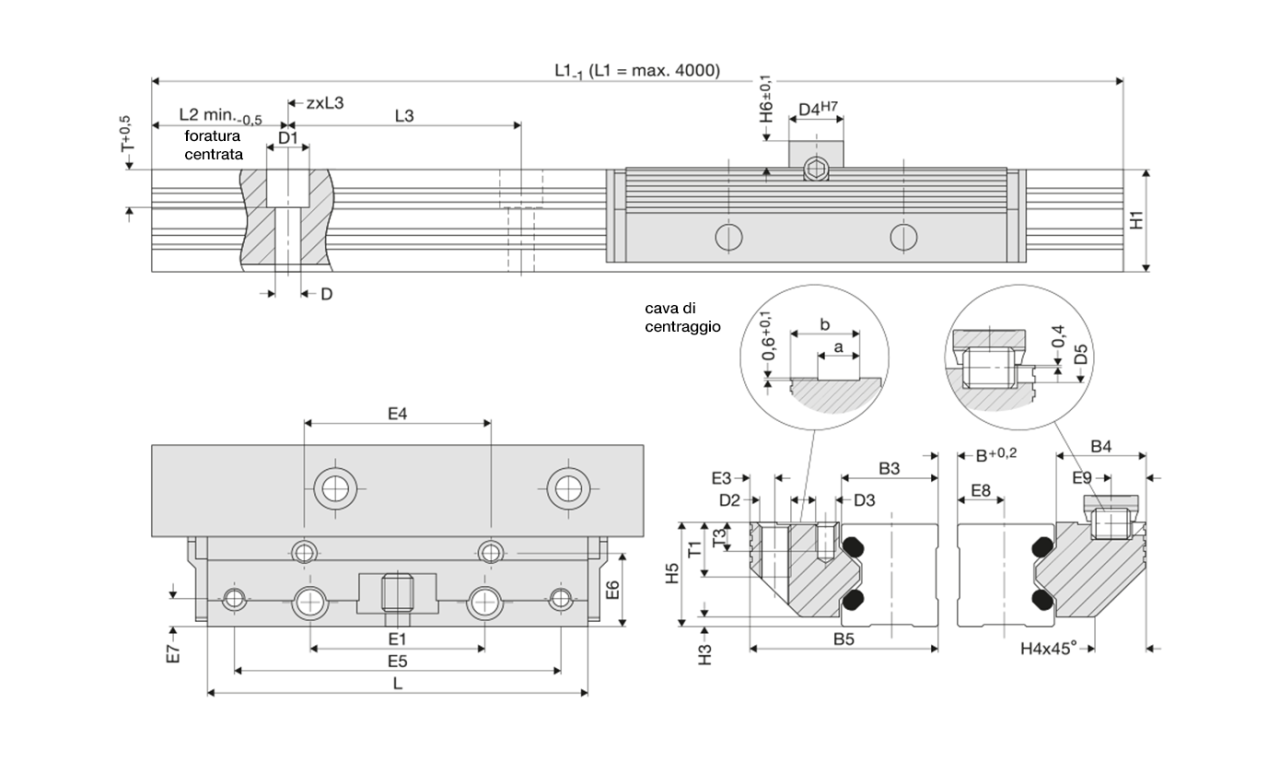

FDD-R | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Taglia | Dimensioni mm |
||||||||||||||
L | B5 | H5 | B3 | B4 | D3 | D | D1 | D2 | D4 | D5 | E1 | E3 | E4 | E5 | |
25 | 98 | 48,4 | 27,5 | 25,00 | 22,9 | M 5 | 6,6 | 11 | M 8 | 14 | 6 | 45 | 6,4 | 48 | 84 |
FDD-R | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Taglia | Dimensioni mm |
||||||||||||
E6 | E7 | E8 | E9 | H1 | H3 | H4 | H6 | L3 | T | T3 | a | b | |
25 | 19,4 | 7,4 | 12,0 | 8,9 | 27,0 | 2,5 | 13,0 | 7 | 60 | 10,0 | 5,0 | 10,5 | 17,5 |
Capacità di carico, peso, lunghezza | MyFranke | ||||||||
---|---|---|---|---|---|---|---|---|---|
Taglia | Fattori di carico N |
Valori di carico del momento della coppia di pattini a rotelle Nm |
Peso kg |
CAD-Download Calcola il caso di carico |
|||||
C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | RSP | Rotaia/m | ||
25 | 1200 | 1600 | 0,8 (B+58,4) | 0,6 (B+58,4) | 35 | 25 | 0,35 | 1,80 |
