Guide lineari
Coppia di rotaie singole
Vacuum
FDI-R

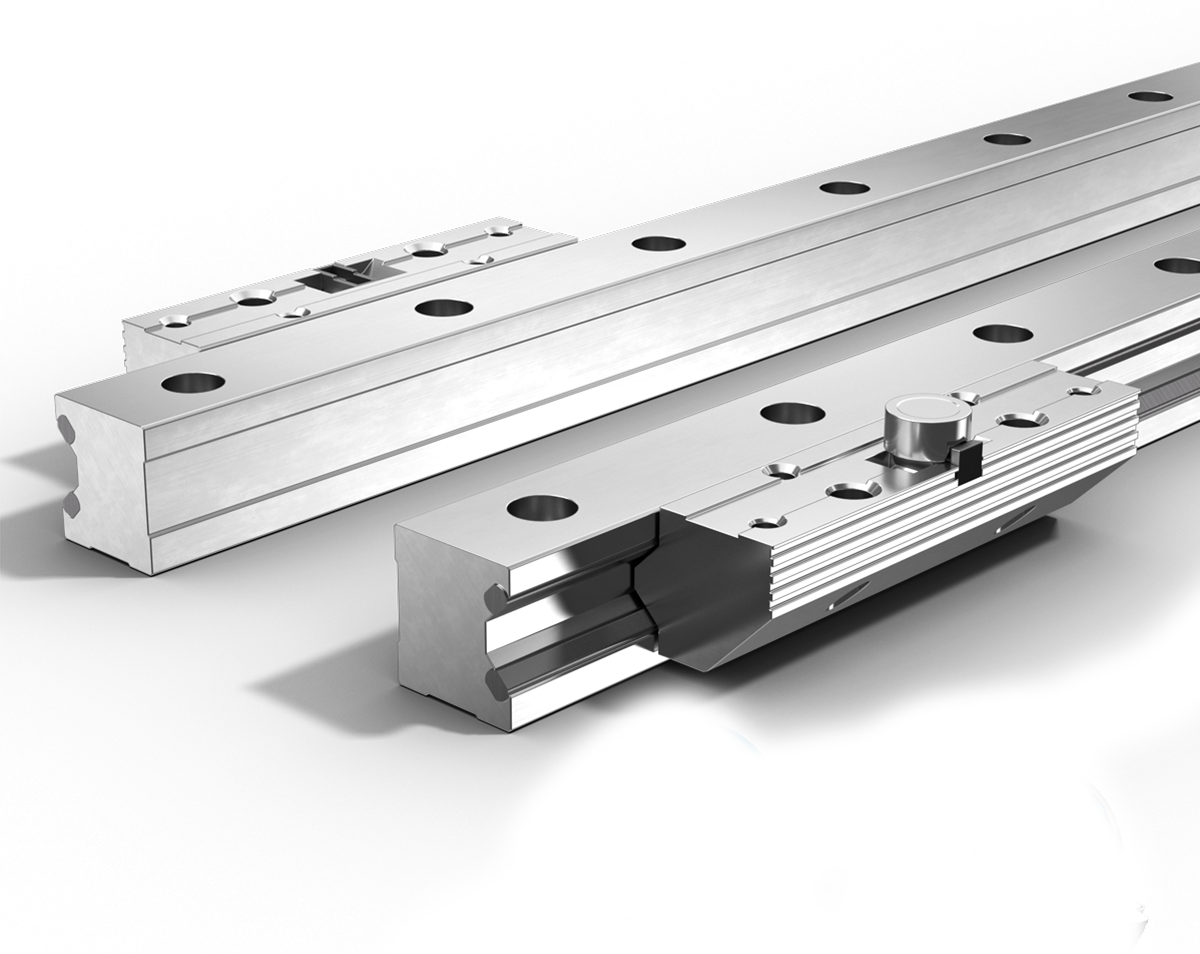

Immagine del prodotto Guide lineari Coppia di rotaie singole Vacuum FDI-R

5% sconto
sul vostro primo ordine online!

Descrizione

Le guide lineari Franke FDI sono dotate di cuscinetti a rullini compatibili con il vuoto e sono realizzate interamente in alluminio leggero. Design, materiali e lubrificanti speciali evitano il degassamento nel vuoto. Le rotaie possono essere fornite in lunghezze da 500 a 4000mm e su richiesta accoppiate per lunghezze infinite.

Proprietà

CuscinettiCuscinetto a rullini, adatto per vuoto
Vie di scorrimentoAcciaio temprato

Proprietà - Valutazione

Resilienza
Dinamica
Resistenza alla corrosione
Amagnetico
Senza lubrificanti
Prezzo

Dati tecnici

Lunghezza della corsa

Un pezzo da 500 mm a 4000 mm, corse maggiori a richiesta

Materiale

Pattini e corpo rotaia: alluminio, non anodizzato
Vie di scorrimento: acciaio inossidabile
Cuscinetti: in acciaio inossidabile a rullini senza gabbia.

Operation range

Ultra High vacuum 10-7 to 10-12 mbar

Temperatura di esercizio

Da -20 °C a +80 °C

Velocità massima

1 m/s

Massima accelerazione

5 m/s2

Posizione di montaggio

Qualunque

Lubrificazione

Lubrificato a vita con grasso adatto per alto vuoto, esente da manutenzione

Informazioni tecniche


Tabelle dati

Comparazione e calcolo

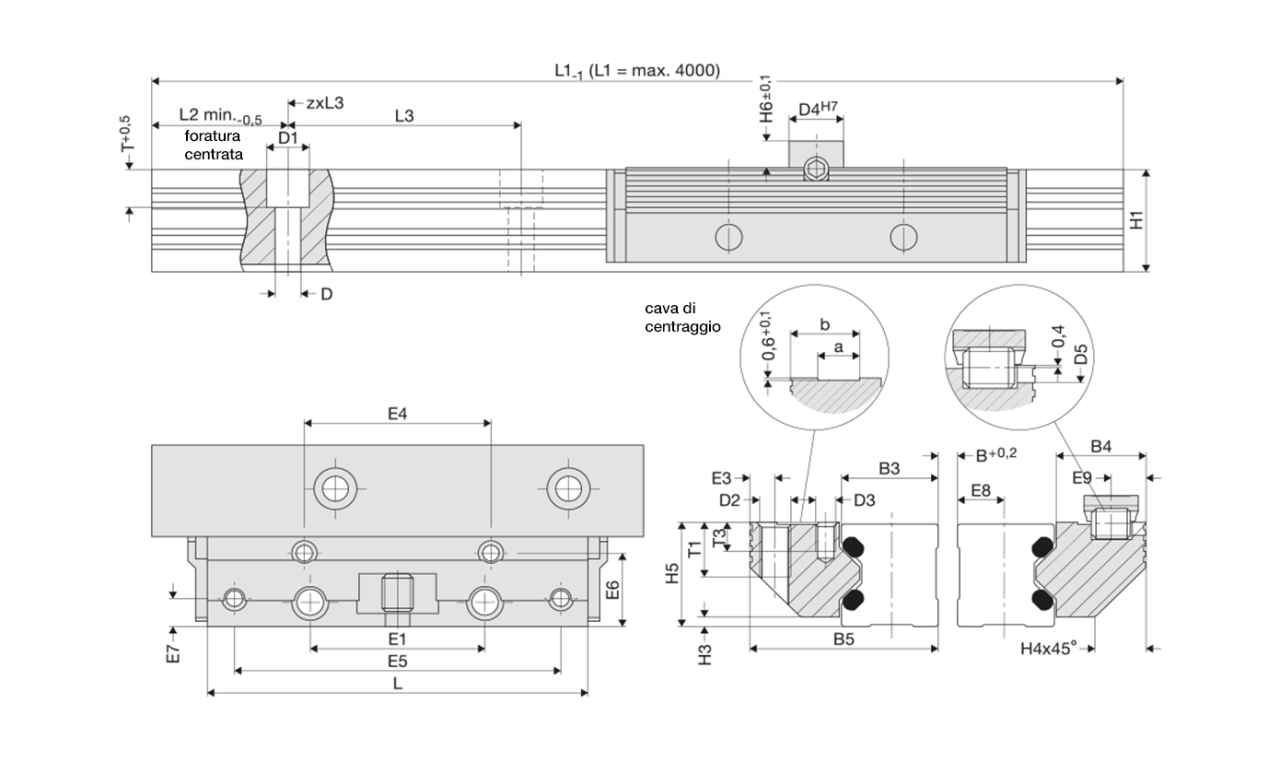

Disegno tecnico FDI-R
FDI-R
Taglia Dimensioni
mm
L B5 H5 B3 B4 D3 D D1 D2 D4 D5 E1 E3 E4 E5
12 64 24,4 15,0 12,00 11,9 M 3 3,4 6 M 4 8 3 25 3,4 29 57
15 78 30,9 19,0 15,25 15,2 M 4 4,5 8 M 5 10 4 30 4,4 34 68
20 92 40,9 23,0 20,00 20,4 M 5 5,5 10 M 6 10 4 40 4,9 42 80
25 98 48,4 27,5 25,00 22,9 M 5 6,6 11 M 8 14 6 45 6,4 48 84
35 135 68,9 37,5 35,00 32,9 M 6 9,0 15 M10 14 6 62 8,9 67 117
45 165 82,4 46,5 45,00 36,4 M 8 11,0 18 M12 14 6 80 9,9 83 146
FDI-R
Taglia Dimensioni
mm
E6 E7 E8 E9 H1 H3 H4 H6 L3 T T3 a b
12 9,7 3,4 5,5 4,9 14,7 1,4 5,5 4 40 5,5 6,0 4,5 9,5
15 12,4 4,9 7,0 5,9 18,7 2,0 8,0 5 60 6,0 7,5 5,0 12,5
20 16,9 5,9 9,5 5,9 22,6 2,0 11,0 5 60 8,0 8,0 7,5 16,0
25 19,4 7,4 12,0 8,9 27,0 2,5 13,0 7 60 10,0 5,0 10,5 17,5
35 28,4 8,9 17,0 8,9 37,0 3,5 20,0 7 80 11,5 8,5 12,5 26,0
45 30,9 9,9 22,0 8,9 46,0 4,0 22,0 7 105 14,5 9,5 15,5 31,0
Capacità di carico, peso, lunghezza MyFranke
Taglia Fattori di carico
N
Valori di carico del momento della coppia di pattini a rotelle
Nm
Peso
kg
CAD-Download
Calcola il caso di carico
C C0 M0cx Mcx M0cy/M0cz Mcy/Mcz RSP Rotaia/m
12 550 600 0,3 (B+30,3) 0,3 (B+30,3) 8,5 8 0,07 0,40

Registrati ora per
accedere a MyFranke.

15 1350 1500 0,7 (B+36,5) 0,7 (B+36,5) 26 23 0,12 0,80
20 2150 2500 1,2 (B+47,0) 1,1 (B+47,0) 51,5 44 0,23 1,20
25 2900 4150 2,1 (B+58,4) 1,4 (B+58,4) 92 64 0,35 1,80
35 5000 7250 3,6 (B+85,0) 2,5 (B+85,0) 226 156 1,00 3,10
45 8500 10200 5,1 (B+109,0) 4,2 (B+109,0) 387 322 1,80 5,00
Tipo e dimensione
Fattore di carico dinam. C Fattore di carico stat. C0 Momento nominale M0CX MCX M0CX/M0CZ M0CY/M0CZ Peso della coppia di pattini Peso della rotaia per m
