Linearführung Typ FDG-K
Doppelschiene und Kassette
NIRO Low Cost
5% sconto
sul vostro primo ordine online!
Aluminium Rollenführungen vom Typ FDG verfügen über NIRO-Laufbahnen und Kugellager, wodurch sie eine hohe Widerstandsfähigkeit gegen Umwelteinflüsse zu einem attraktiven Preis bieten.
Descrizione
Linearführungen des Typs FGD passen zu linearen Bewegungsanforderungen quer durch diverse Industriezweige. Besonders vorteilhaft zeigen sie sich bei preisbewussten Einsatzmöglichkeiten unter rauen Bedingungen, wenn die Anforderungen an die Tragfähigkeit moderat sind. Diese Führungsschienen sind in Längen von 200 mm bis 4000 mm verfügbar und können auf speziellen Wunsch hin zu einer unendlichen Länge zusammengefügt werden.
Proprietà
| Cuscinetti | Kugellager |
| Vie di scorrimento | NIRO Stahl |
Proprietà - Valutazione
| Resilienza | |
| Dinamica | |
| Resistenza alla corrosione | |
| Amagnetico | |
| Senza lubrificanti | |
| Prezzo |
Dati tecnici
Lunghezza della corsa
Einteilig von 200 mm bis 4000 mm, auf Anfrage koppelbar
Materiale
Kassettenplatte, Rollenschuhe,
Schienenkörper: Aluminium, eloxiert
Laufbahnen: NIRO Stahl
Laufrollen: NIRO Wälzlagerstahl
Temperatura di esercizio
−20 °C bis +80 °C
Velocità massima
10 m/s
Massima accelerazione
40 m/s2
Posizione di montaggio
Beliebig
Lubrificazione
Lebensdauergeschmiert, wartungsfrei
Informazioni tecniche
Tabelle dati
Comparazione e calcolo
| FDG-K | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Taglia | Dimensioni mm |
||||||||
| A | L | H | B1 | B2 | D | D1 | Dg | E1 | |
| 12 | 37 | 64 | 19 | 12,00 | 12,50 | 3,4 | 6 | M 4 | 25 |
| 15 | 47 | 78 | 24 | 15,50 | 15,75 | 4,5 | 8 | M 5 | 30 |
| 20 | 63 | 92 | 30 | 21,00 | 21,00 | 5,5 | 10 | M 6 | 40 |
| 25 | 70 | 98 | 36 | 23,00 | 23,50 | 6,6 | 11 | M 8 | 45 |
| 35 | 100 | 135 | 48 | 32,00 | 34,00 | 9,0 | 15 | M 10 | 62 |
| 45 | 120 | 165 | 60 | 45,00 | 37,50 | 11,0 | 18 | M 12 | 80 |
| FDG-K | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Taglia |
Dimensioni mm |
||||||||
| E2 | H1 | H2F | H3 | H4 | L2 | L3 | T | T1g | |
| 12 | 30 | 14,7 | 4,0 | 1,4 | 5,5 | 10 | 40 | 5,5 | 8 |
| 15 | 38 | 18,7 | 5,0 | 2,0 | 8,0 | 10 | 60 | 6,0 | 10 |
| 20 | 53 | 22,6 | 7,0 | 2,0 | 11,0 | 10 | 60 | 8,0 | 12 |
| 25 | 57 | 27,0 | 8,5 | 2,5 | 13,0 | 10 | 60 | 10,0 | 16 |
| 35 | 82 | 37,0 | 10,5 | 3,5 | 20,0 | 12 | 80 | 11,5 | 20 |
| 45 | 100 | 46,0 | 13,5 | 4,0 | 22,0 | 16 | 105 | 14,5 | 24 |
| Capacità di carico, peso, lunghezza | MyFranke | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Taglia | Fattori di carico N |
Fattore di carico ribaltante cursore Nm |
Peso kg |
CAD-Download Calcola il caso di carico |
|||||
| C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | Cursore | Rotaia/m | ||
| 12 | 620 | 170 | 1,6 | 5,7 | 2,4 | 8,9 | 0,09 | 0,40 |
Registrati ora per |
| 15 | 700 | 230 | 2,4 | 7,5 | 4,0 | 12,0 | 0,17 | 0,80 | |
| 20 | 940 | 300 | 4,0 | 13,0 | 6,0 | 19,0 | 0,35 | 1,30 | |
| 25 | 1500 | 700 | 11,0 | 23,0 | 15,0 | 32,0 | 0,50 | 1,60 | |
| 35 | 3100 | 1400 | 32,0 | 72,0 | 42,0 | 95,0 | 1,40 | 2,60 | |
| 45 | 6300 | 2700 | 86,0 | 200,0 | 103,0 | 238,0 | 2,50 | 4,50 | |
| Tipo e dimensione |
| Fattore di carico dinam. C Fattore di carico stat. C0 rad. Momento nominale M0CX MCX M0CX/M0CZ M0CY/M0CZ Peso del cursore Peso della rotaia per m |
{{(idx +1)}}
|
| {{ fi.description }} {{ fi.name }} |
| {{ fi.firstParameter }} |

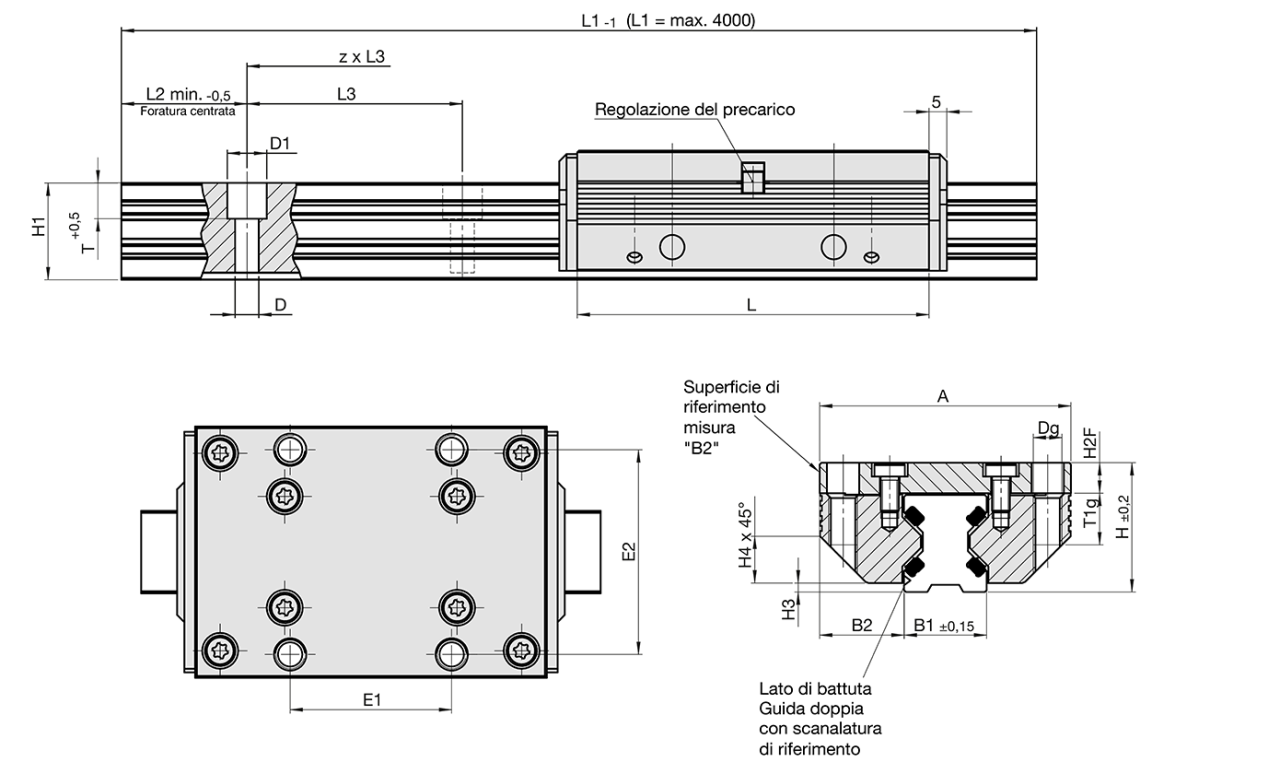

| Disegno tecnico |
| Scheda tecnica (PDF) |
