Cuscinetti assemblati in alluminio
con dentatura per cinghia
Serie LVE
5% sconto
sul vostro primo ordine online!
I cuscinetti assemblati LVE offrono elevate capacità di carico, velocità, scorrimento omogeneo e precisione. Flangiati con fori di fissaggio predisposti, pronti per l'utilizzo e di rapida reperibilità.
Descrizione
LVE è un cuscinetto assemblato completo di struttura realizzata in acciaio, dentatura esterna e cuscinetto in elementi su filo integrato. I cuscinetti della serie LVE offrono elevate prestazioni in termini di scorrevolezza, precisione e velocità. Molti diametri sono disponibili in pronta consegna (vedere dettaglio). I cuscinetti assemblati Franke LVE sono cuscinetti completi di struttura con forature di fissaggio, pronti per il montaggio. La geometria a 4 punti di contatto permette al cuscinetto di supportare carichi provenienti da ogni direzionee di essere insensibile ad impatti e vibrazioni. I cuscinetti assemblati LVE sono senza gioco, debitamente precaricati e provvisti di doppia guarnizione a labbro. Sono forniti lubrificati e corredati di apposito ingresso per successive lubrificazioni.
Proprietà - Valutazione
| Uniformità di moto | |
| Resilienza | |
| Velocità di rotazione | |
| Rigidità | |
| Peso | |
| Prezzo |
Dati tecnici
Materiale
Anello interno/esterno: Alluminio, anodizzato
Anelli di scorrimento: Acciaio cromo silicio temprato
Elementi volventi: Acciaio per cuscinetti temprato
Gabbia: Poliammide o Poliuretano termoplastico
Guarnizioni: NBR
Ingranaggio
AT10
Temperatura di esercizio
da -20 °C a +80 °C, per brevi periodi fino a +100 °C
Velocità periferica
Max. 5 m/s, senza guarnizione max. 10 m/s
Lubrificazione
Shell Gadus S3 V220 C2
Intervalli di lubrificazione
Tramite ingrassatori secondo DIN 3405
Informazioni tecniche
Tabelle dati
Comparazione e calcolo
| LVE Tabella parte 1 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Descrizione | KKØ mm |
Dimensioni mm |
Fori di fissaggio per anello | ||||||||||||
| Ds | Dd | H | H1 | H2ZB | Dg | dw | Tse | T1g | Dah8 | DiH8 | TkA | TkI | |||
| LVE-0100 | 100 | 11 | 6,6 | 34+/-0,4 | 27 | 22 | M 6 | 6,8 | 10 | 150 | 50 | 135 | 65 | 6x | |
| LVE-0150 | 150 | 11 | 6,6 | 34+/-0,4 | 27 | 22 | M 6 | 6,8 | 10 | 200 | 100 | 185 | 115 | 6x | |
| LVE-0200 | 200 | 11 | 6,6 | 34+/-0,4 | 27 | 22 | M 6 | 6,8 | 10 | 250 | 150 | 235 | 165 | 8x | |
| LVE-0250 | 250 | 11 | 6,6 | 34+/-0,4 | 27 | 22 | M 6 | 6,8 | 10 | 300 | 200 | 285 | 215 | 10x | |
| LVE-0300 | 300 | 15 | 9,0 | 38+/-0,4 | 31 | 26 | M 8 | 9,0 | 15 | 360 | 240 | 340 | 260 | 12x | |
| LVE-0350 | 350 | 15 | 9,0 | 38+/-0,4 | 31 | 26 | M 8 | 9,0 | 15 | 410 | 290 | 390 | 310 | 14x | |
| LVE-0400 | 400 | 18 | 11,0 | 44+/-0,5 | 37 | 32 | M 10 | 11,0 | 15 | 470 | 330 | 445 | 355 | 14x | |
| LVE-0450 | 450 | 18 | 11,0 | 44+/-0,6 | 37 | 32 | M 10 | 11,0 | 15 | 520 | 380 | 495 | 405 | 14x | |
| LVE-0500 | 500 | 20 | 14,0 | 49+/-0,5 | 42 | 35 | M 12 | 13,0 | 20 | 580 | 420 | 550 | 450 | 14x | |
| LVE-0600 | 600 | 20 | 14,0 | 49+/-0,5 | 42 | 35 | M 12 | 13,0 | 20 | 680 | 520 | 650 | 550 | 16x | |
| LVE-0700 | 700 | 20 | 14,0 | 53+/-0,5 | 45 | 38 | M 12 | 13,0 | 20 | 790 | 610 | 750 | 650 | 22x | |
| LVE-0800 | 800 | 20 | 14,0 | 53+/-0,5 | 45 | 38 | M 12 | 13,0 | 20 | 890 | 710 | 850 | 750 | 24x | |
| LVE-0900 | 900 | 20 | 14,0 | 53+/-0,7 | 45 | 38 | M 12 | 13,0 | 20 | 990 | 810 | 950 | 850 | 24x | |
| LVE-1000 | 1000 | 20 | 14,0 | 53+/-0,7 | 45 | 38 | M 12 | 13,0 | 20 | 1090 | 910 | 1050 | 950 | 26x | |
| LVE-1200 | 1200 | 26 | 18,0 | 60+/-0,5 | 52 | 44 | M 16 | 17,5 | 25 | 1300 | 1100 | 1265 | 1135 | 30x | |
| LVE-1400 | 1400 | 26 | 18,0 | 60+/-0,5 | 52 | 44 | M 16 | 17,5 | 25 | 1500 | 1300 | 1465 | 1335 | 36x | |
| LVE-1600 | 1600 | 26 | 18,0 | 90+/-0,5 | 82 | 69 | M 16 | 17,5 | 25 | 1730 | 1470 | 1685 | 1515 | 42x | |
| LVE-1800 | 1800 | 26 | 18,0 | 90+/-0,5 | 82 | 69 | M 16 | 17,5 | 25 | 1930 | 1670 | 1885 | 1715 | 46x | |
| LVE Tabella parte 2 | MyFranke | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Descrizione | KKØ mm |
Fattori di carico kN |
Momento statico kNm |
Diametro effettivo primitivo mm |
Peso kg |
CAD-Download Calcola il caso di carico |
||||
| C0a | C0r | Ca | Cr | C0m | AT10 | z | ||||
| LVE-0100 | 100 | 54 | 25 | 18 | 15 | 1,27 | 165,52 | 52 | 1,2 |
Registrati ora per |
| LVE-0150 | 150 | 82 | 39 | 21 | 18 | 2,90 | 216,45 | 68 | 1,8 | |
| LVE-0200 | 200 | 110 | 52 | 23 | 20 | 5,18 | 264,20 | 83 | 2,4 | |
| LVE-0250 | 250 | 138 | 65 | 25 | 22 | 8,12 | 324,68 | 102 | 3,0 | |
| LVE-0300 | 300 | 168 | 79 | 27 | 24 | 11,89 | 378,79 | 119 | 5,0 | |
| LVE-0350 | 350 | 196 | 92 | 29 | 25 | 16,18 | 429,72 | 135 | 5,8 | |
| LVE-0400 | 400 | 419 | 197 | 51 | 44 | 39,47 | 490,20 | 154 | 9,5 | |
| LVE-0450 | 450 | 477 | 225 | 54 | 47 | 50,52 | 541,13 | 170 | 10,7 | |
| LVE-0500 | 500 | 530 | 250 | 56 | 49 | 62,36 | 598,42 | 188 | 15,1 | |
| LVE-0600 | 600 | 636 | 299 | 60 | 52 | 89,80 | 700,28 | 220 | 18,2 | |
| LVE-0700 | 700 | 742 | 349 | 64 | 55 | 122,21 | 814,87 | 256 | 25,9 | |
| LVE-0800 | 800 | 848 | 399 | 67 | 58 | 159,61 | 929,47 | 292 | 29,6 | |
| LVE-0900 | 900 | 954 | 449 | 70 | 60 | 202,00 | 1.028,14 | 323 | 33,3 | |
| LVE-1000 | 1000 | 1065 | 501 | 73 | 63 | 250,50 | 1.126,82 | 354 | 37,0 | |
| LVE-1200 | 1200 | 1677 | 789 | 94 | 81 | 473,39 | 1.330,54 | 418 | 59,9 | |
| LVE-1400 | 1400 | 1956 | 920 | 99 | 86 | 644,27 | 1.527,89 | 480 | 69,9 | |
| LVE-1600 | 1600 | 1984 | 933 | 140 | 121 | 747,10 | 1.763,44 | 554 | 161,0 | |
| LVE-1800 | 1800 | 2234 | 1050 | 146 | 126 | 946,00 | 1.967,16 | 618 | 181,0 | |
| Diametro del cuscinetto KK∅ |
| Fori di fissaggio per anello Fattore di carico stat. C0 ax. Fattore di carico stat. C0 rad. Fattore di carico dinam. C ax. Fattore di carico dinam. C rad. Momento statico C0m Peso Disponibile |
{{(idx +1)}}
|
| {{ fi.description }} {{ fi.name }} |
| {{ fi.firstParameter }} |

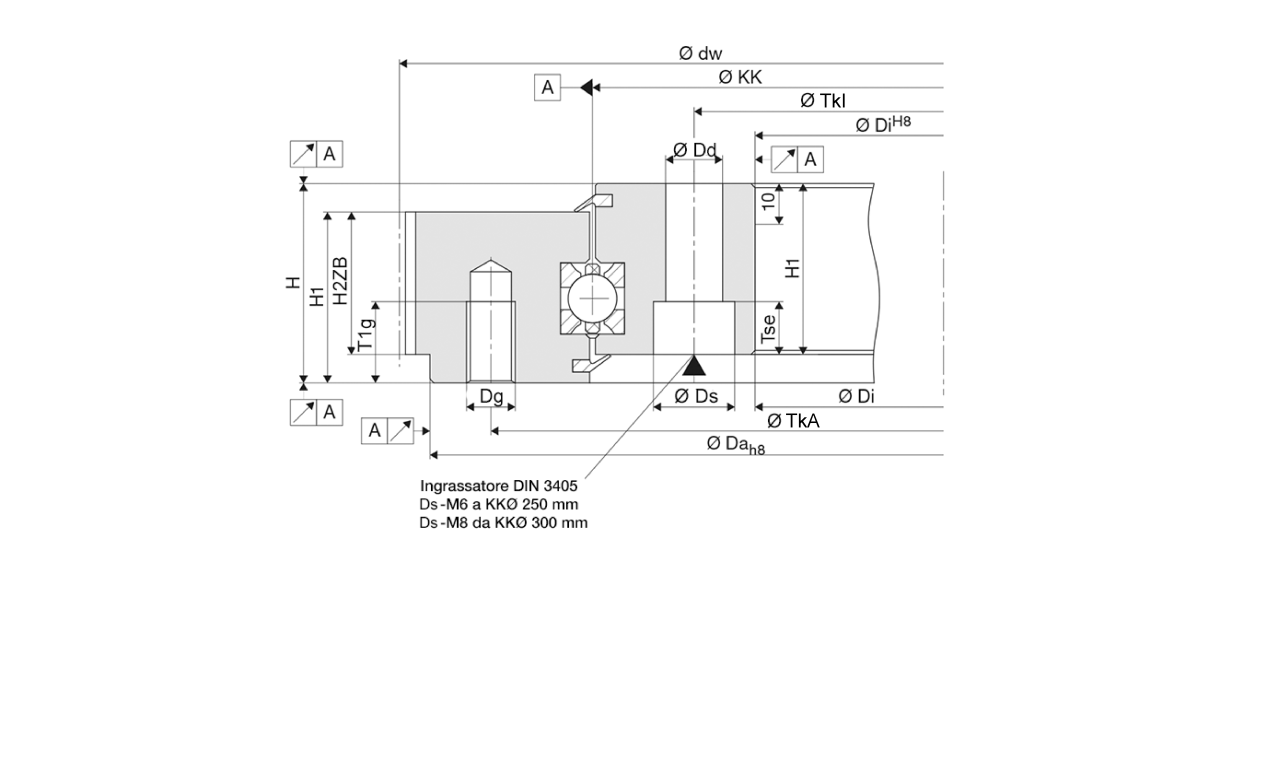

| Disegno tecnico |

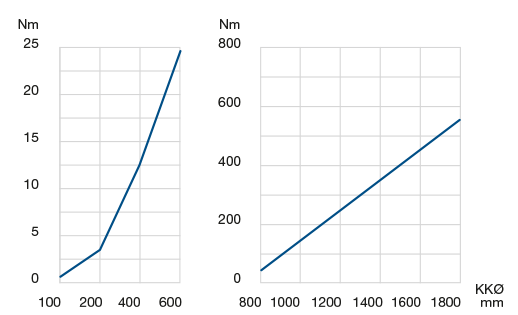

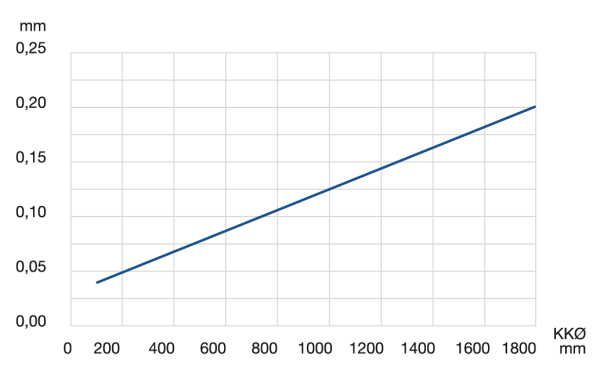

| Diagrammi |
| Scheda tecnica (PDF) |
