Guarnizioni
torna all'overview dei prodotti cuscinetti
Accessories
Guarnizioni
00928
| Prezzo unitario: | Su richiesta |
I miei contatti per questo prodotto
Il tuo contatto locale
HTC Srl
Via XXIV Maggio 40
10082 Cuorgnè TO
Tel.: +39 0124 65 19 16
info@htcfranke.it
I cuscinetti assemblati sono forniti completi di guarnizione a labbro S10. Temperatura: da -30 °C a +80 °C (NBR). Max. Velocità periferica: 5 m/s.
Incaso di utilizzo di cuscinetti in elementi, la guarnizione può essere ordinata a metri. Il giunto viene poi incollato con l'adesivo Loctite 401® .
Guarnizioni speciali sono disponibili su richiesta. Franke offre guarnizioni in Viton per alte temperature o fluidi aggressivi.

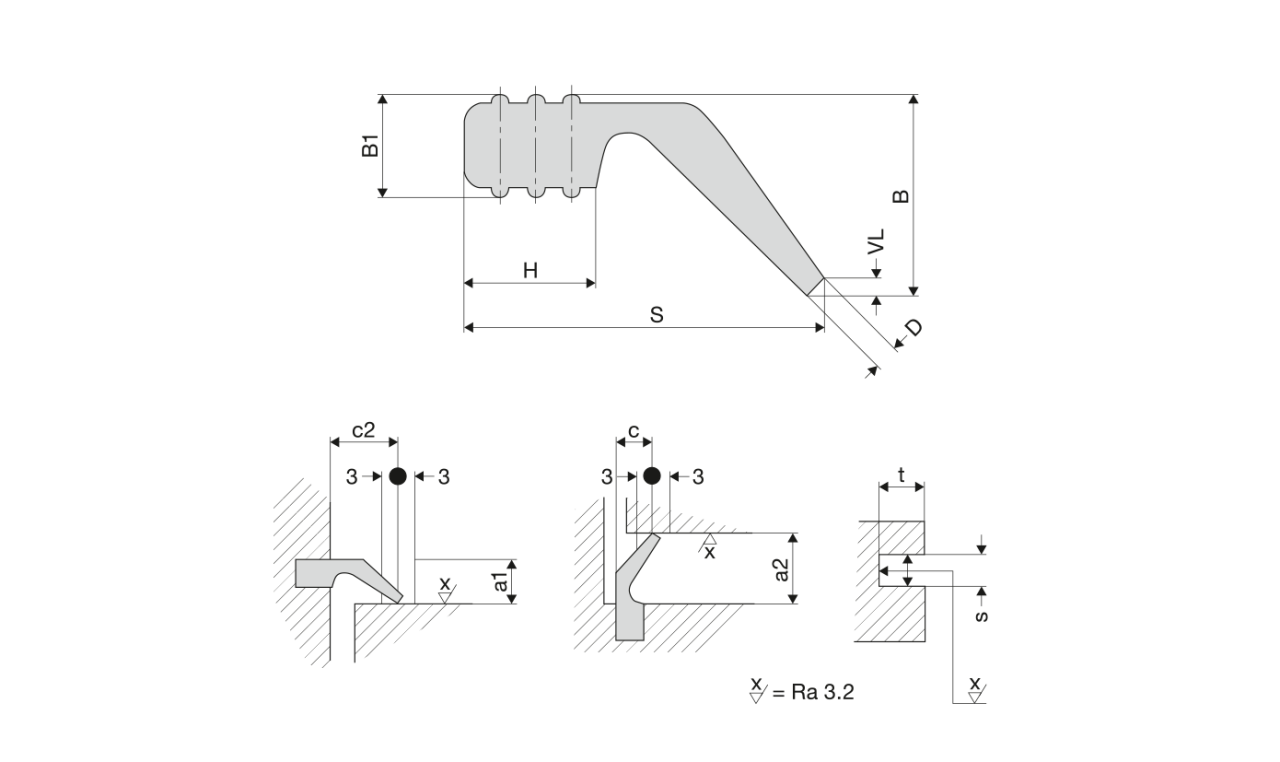

| Profilo | Dimensioni mm |
Materiale | Precarico mm |
Peso kg/m |
Numero d’ordine | |||
|---|---|---|---|---|---|---|---|---|
| S | H | B±0,3 | B1±0,2 | D | VL1 | |||
| 09 | 3,5 | 4,8 | 2,5 | 0,8 | Perbunan 70NBR/221 | 1,0 | 0,026 | 00928 |
| 10 | 4,2 | 5,3 | 3,0 | 0,8 | Perbunan 70NBR/221 | 0,5...1,5 | 0,026 | 09080 |
| 10 | 4,2 | 5,3 | 3,0 | 0,8 | FKM 70 (Viton) | 0,5...1,5 | 0,026 | 102530 |
| 15 | 5,5 | 8,1 ± 0,7 | 4,3 ± 0,5 | 1,0 | Perbunan 70NBR/221 | 0,5...2,0 | 0,051 | 09190 |
| Profilo | Dimensioni di installazione mm |
Dimensioni gola mm |
||||
|---|---|---|---|---|---|---|
| S | c | c2 | a1 | a2 | t+0,2 | s |
| 09 | 4,5 + 1 | 5,2 + 1 | 3,1...4,1 | 4,0...5,0 | 3,5 | 2,35+/-0,05 |
| 10 | 5 + 1 | 5,5 + 1 | 3,6...4,6 | 4,3...5,3 | 4,2 | 2,9 + 0,1 |
| 15 | 8 + 1,5 | 9,0 + 1,5 | 6,3...7,7 | 7,5...9,0 | 5,5 | 3,9 + 0,1 |
