La tecnologia lineare è un settore della meccanica che si occupa della realizzazione di movimenti lineari precisi e controllati. Svolge un ruolo centrale nella tecnica di automazione, nella costruzione di macchine, nella tecnologia medica e in molti altri settori industriali. La tecnologia lineare consente movimenti lungo un asse rettilineo, indispensabili per il posizionamento preciso di pezzi o componenti. Gli elementi fondamentali comprendono cuscinetti lineari, motori lineari, azionamenti a vite e soprattutto le guide lineari, che nella maggior parte delle applicazioni fungono da componenti centrali.
Struttura e funzionamento della tecnologia lineare
I componenti essenziali della tecnologia lineare comprendono sistemi di guida, sistemi di azionamento ed elementi di movimento:
- Sistemi di guida: sono costituiti di solito da una o più guide su cui si muove un elemento mobile come una slitta o un cursore. Le guide sono spesso in acciaio temprato, da Franke in alluminio con piste di rotolamento inserite in acciaio per molle. I sistemi di guida sono determinanti per la precisione e la ripetibilità dei movimenti.
- Sistemi di azionamento: azionamenti a vite, trasmissioni a cinghia dentata o motori lineari muovono l'elemento di movimento lungo la guida. A seconda dei requisiti possono gestire velocità e carichi diversi.
- Elementi di movimento: elementi rotanti o rulli trasmettono il movimento con basso attrito, ad esempio ricircoli di sfere o rulli con cuscinetto a sfere o a rullini. Esistono inoltre guide a strisciamento senza elementi rotanti.
Tecnologia lineare da Franke

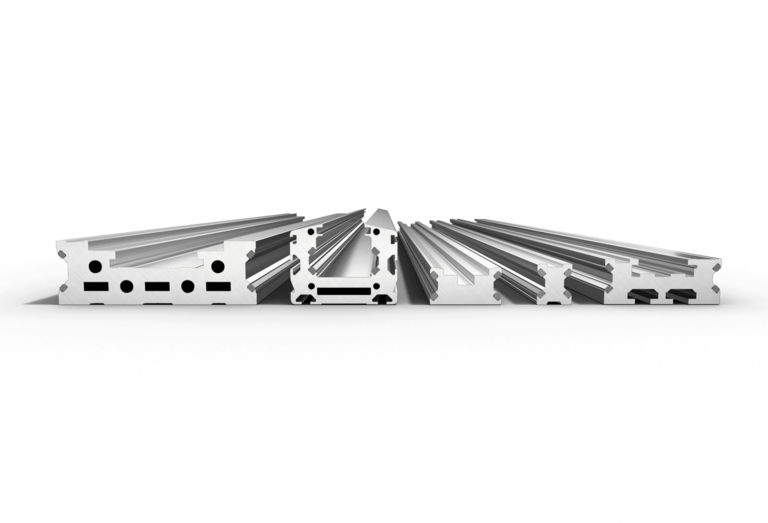

Dal 1970 Franke trasferisce il principio del cuscinetto a filo ai movimenti lineari. Nella guida profilata in alluminio sono inserite piste di rotolamento in acciaio per molle, sulle quali rotolano rulli con cuscinetti a rullini o a sfere. Le piste assorbono i carichi, perciò il resto della struttura può essere in alluminio leggero. Maggiori dettagli nel principio Franke della guida lineare.
Proprietà delle guide lineari Franke
- Peso: i corpi base in alluminio dimezzano il peso rispetto alle guide in acciaio tradizionali e richiedono solo una frazione dell'energia di azionamento, vedi guide lineari Franke nella costruzione leggera.
- senza manutenzione: i cuscinetti dei rulli sono lubrificati a vita, per le applicazioni alimentari sono disponibili cuscinetti a rulli senza lubrificazione.
- silenziose: un fruscio omogeneo e leggero invece del rumore di scorrimento, adatte ad applicazioni sensibili al rumore.
- adatte alle strutture in alluminio: grazie allo stesso materiale non si verificano torsioni dovute alla temperatura.
- personalizzabili: profili delle guide, cursori, lunghezza e numero e disposizione dei rulli sono adattabili.
Campi di impiego
Le guide lineari Franke vengono impiegate, tra l'altro, nella tecnica di automazione, nelle macchine per l'imballaggio, nella tecnologia medica e in robot e movimentazione.
Domande frequenti sulla tecnologia lineare
Che cosa si intende per tecnologia lineare?
Il settore dei movimenti rettilinei guidati. Comprende guide lineari, azionamenti come vite, cinghia dentata o motore lineare e gli elementi di movimento tra di essi.
Da quali componenti è composto un sistema lineare?
Da un sistema di guida con guida e cursore, un azionamento e gli elementi rotanti o i rulli che trasmettono il movimento.
Come sono costruite le guide lineari Franke?
Guide e cursori sono in alluminio. Rulli con cuscinetti a rullini o a sfere rotolano su piste inserite in acciaio per molle.
Le guide lineari Franke richiedono manutenzione?
No. I cuscinetti dei rulli sono lubrificati a vita, la guida è senza manutenzione per tutta la vita utile.
Perché le guide lineari in alluminio sono adatte alle strutture in alluminio?
Guida e macchina si dilatano allo stesso modo al variare della temperatura. In questo modo non si verificano torsioni.
Maggiori informazioni nel glossario Franke: Guida lineare: tipi, struttura e scelta
Franke realizza anche guide lineari personalizzate secondo le vostre specifiche: Guide lineari personalizzate
