Guide lineari
Coppia di rotaie singole
inossidabile leggero
FDG-R

Immagine del prodotto Guide lineari Coppia di rotaie singole inossidabile leggero FDG-R

5% sconto
sul vostro primo ordine online!

Descrizione

Le guide lineari Franke FDG sono adatte per compiti di movimento lineare in tutti i settori. Sono particolarmente convincenti in applicazioni sensibili ai costi in ambienti difficili e con requisiti ridotti di capacità di carico. Le rotaie possono essere fornite in lunghezze da 200 a 4000mm e su richiesta accoppiate per lunghezze infinite.

Proprietà

CuscinettiBall bearing
Vie di scorrimentoNIRO steel

Proprietà - Valutazione

Resilienza
Dinamica
Resistenza alla corrosione
Amagnetico
Senza lubrificanti
Prezzo

Dati tecnici

Lunghezza della corsa

Corpo unico da 200 mm a 4000 mm, accoppiamento a richiesta

Materiale

Piastra del cursore, pattini e corpo rotaia: alluminio anodizzato
Vie di scorrimento: Acciaio inossidabile
Cuscinetti: Acciaio inossidabile

Temperatura di esercizio

Da -20 °C a +80 °C

Velocità massima

10 m/s

Massima accelerazione

40 m/s2

Posizione di montaggio

Qualunque

Lubrificazione

Lubrificato a vita, esente da manutenzione

Informazioni tecniche


Tabelle dati

Comparazione e calcolo

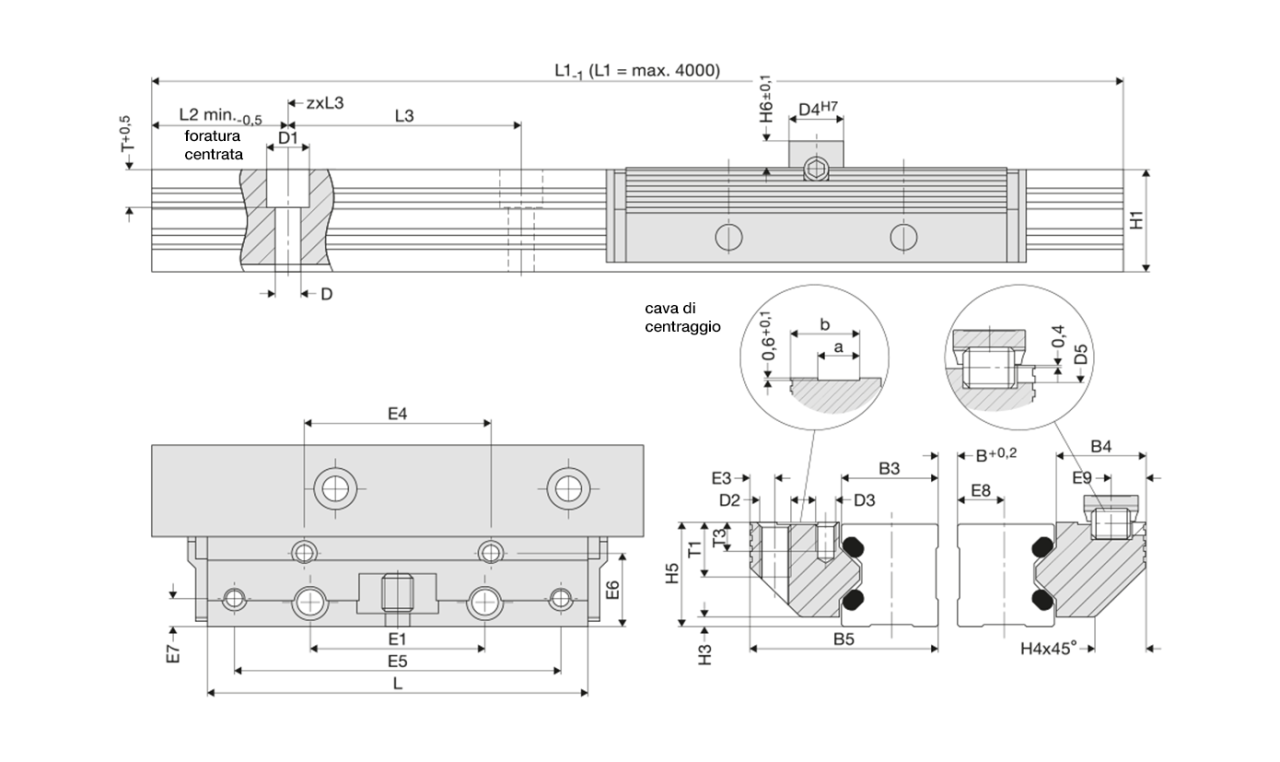

Disegno tecnico FDG-R
FDG-R
Taglia Dimensioni
mm
L B5 H5 B3 B4 D3 D D1 D2 D4 D5 E1 E3 E4 E5
12 64 24,4 15,0 12,00 11,9 M 3 3,4 6 M 4 8 3 25 3,4 29 57
15 78 30,9 19,0 15,25 15,2 M 4 4,5 8 M 5 10 4 30 4,4 34 68
20 92 40,9 23,0 20,00 20,4 M 5 5,5 10 M 6 10 4 40 4,9 42 80
25 98 48,4 27,5 25,00 22,9 M 5 6,6 11 M 8 14 6 45 6,4 48 84
35 135 68,9 37,5 35,00 32,9 M 6 9,0 15 M10 14 6 62 8,9 67 117
45 165 82,4 46,5 45,00 36,4 M 8 11,0 18 M12 14 6 80 9,9 83 146
FDG-R
Taglia Dimensioni
mm
E6 E7 E8 E9 H1 H3 H4 H6 L3 T T3 a b
12 9,7 3,4 5,5 4,9 14,7 1,4 5,5 4 40 5,5 6,0 4,5 9,5
15 12,4 4,9 7,0 5,9 18,7 2,0 8,0 5 60 6,0 7,5 5,0 12,5
20 16,9 5,9 9,5 5,9 22,6 2,0 11,0 5 60 8,0 8,0 7,5 16,0
25 19,4 7,4 12,0 8,9 27,0 2,5 13,0 7 60 10,0 5,0 10,5 17,5
35 28,4 8,9 17,0 8,9 37,0 3,5 20,0 7 80 11,5 8,5 12,5 26,0
45 30,9 9,9 22,0 8,9 46,0 4,0 22,0 7 105 14,5 9,5 15,5 31,0
Capacità di carico, peso, lunghezza MyFranke
Taglia Fattori di carico
N
Valori di carico del momento della coppia di pattini a rotelle
Nm
Peso
kg
CAD-Download
Calcola il caso di carico
C C0 M0cx Mcx M0cy/M0cz Mcy/Mcz RSP Rotaia/m
12 620 170 0,08 (B+30,3) 0,30 (B+30,3) 2,4 8,9 0,07 0,40

Registrati ora per
accedere a MyFranke.

15 700 230 0,10 (B+36,5) 0,35 (B+36,5) 4 12 0,12 0,80
20 940 300 0,15 (B+47,0) 0,50 (B+47,0) 6 19 0,23 1,20
25 1500 700 0,35 (B+58,4) 0,70 (B+58,4) 15 32 0,35 1,80
35 3100 1400 0,70 (B+85,0) 1,50 (B+85,0) 42 95 1,00 3,10
45 6300 2700 1,40 (B+109,0) 3,10 (B+109,0) 103 238 1,80 5,00
Tipo e dimensione
Fattore di carico dinam. C Fattore di carico stat. C0 Momento nominale M0CX MCX M0CX/M0CZ M0CY/M0CZ Peso della coppia di pattini Peso della rotaia per m

{{(idx +1)}}
{{ fi.description }}
{{ fi.name }}
{{ fi.firstParameter }}
Disegno tecnico
Scheda tecnica (PDF)
