Highly dynamic, Angular ball bearing

FDH-R

Prezzo unitario: -,- EUR
Prezzo -,- EUR

Descrizione

Le guide lineari Franke FDH sono adatte per le attività di movimento lineare, in particolare nelle applicazioni dinamiche di pick & place. Equipaggiate con cuscinetti a sfere a contatto obliquo per offrire elevate prestazioni in termini di accelerazione e velocità, ad esempio quando si utilizzano motori lineari come sorgente di azionamento. Le rotaie possono essere fornite in lunghezze da 200 a 4000mm e su richiesta accoppiate per lunghezze infinite.

Stroke length Corpo unico da 200 mm a 4000 mm, accoppiamento a richiesta

Material Piastra del cursore, pattini e corpo rotaia: alluminio anodizzato
Vie di scorrimento: acciaio temprato
Cuscinetti: acciaio

Operating temperature Da -20 °C a +80 °C

Maximum speed 10 m/s

Mounting position Qualunque

Lubricant Lubrificato a vita, esente da manutenzione

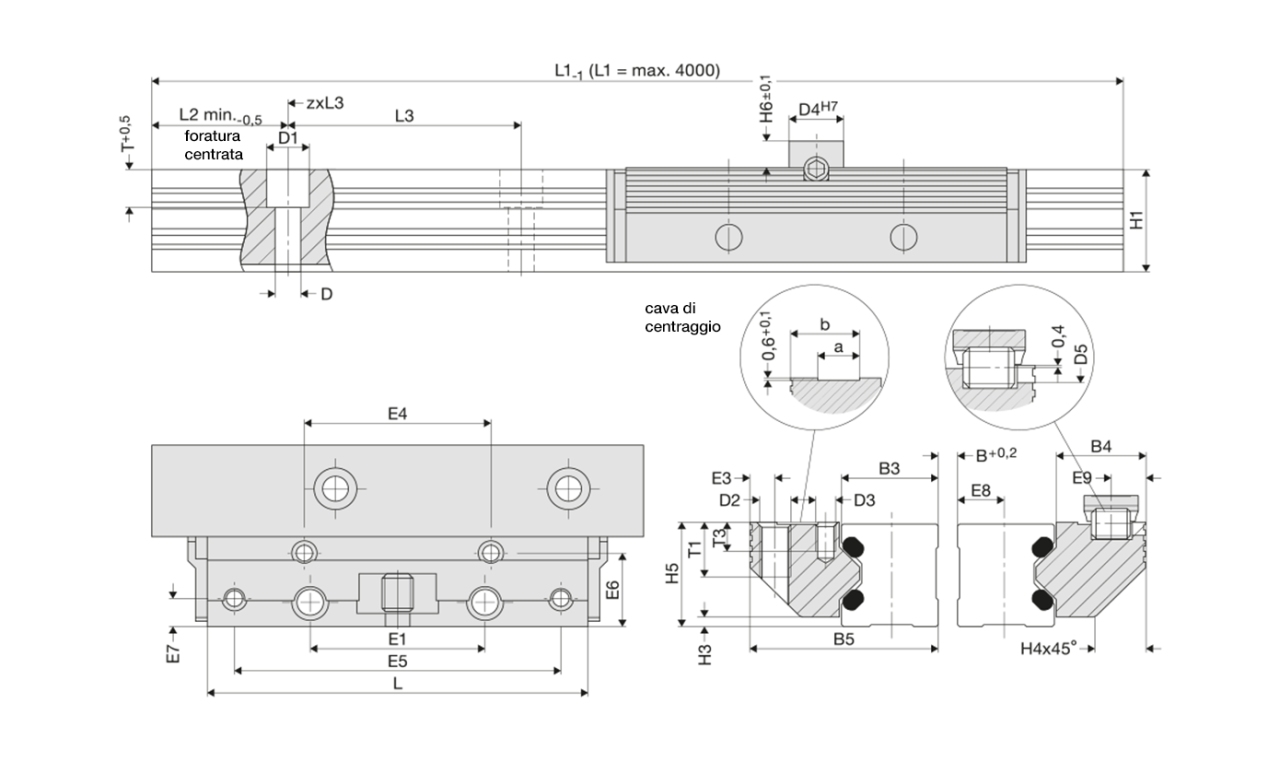

Data Table

Dimensione Dimensioni mm
A L H B1 B2 D D1 Dg E1
- - - - - - - - -
- - - - - - - - -
- - - - - - - - -
- - - - - - - - -
- - - - - - - - -
- - - - - - - - -
- - - - - - - - -
- - - - - - - - -
- - - - - - - - -
Dimensione Dimensioni mm
E2 H1 H2F H3 H4 L2 L3 T T1g
- - - - - - - - -
- - - - - - - - -
- - - - - - - - -
- - - - - - - - -
- - - - - - - - -
- - - - - - - - -
- - - - - - - - -
- - - - - - - - -
- - - - - - - - -
Dimensione Capacità di carico N Fattore di carico ribaltante cursore Nm Peso kg
C C0 M0cx Mcx M0cy/M0cz Mcy/Mcz Peso Rotaia/m
- - - - - - - -
- - - - - - - -
- - - - - - - -
- - - - - - - -
- - - - - - - -
- - - - - - - -
- - - - - - - -
- - - - - - - -
- - - - - - - -
