Il poco spazio non è una scusa
Nel mondo della tecnologia dei cuscinetti una soluzione innovativa è sotto i riflettori: il cuscinetto su filo.

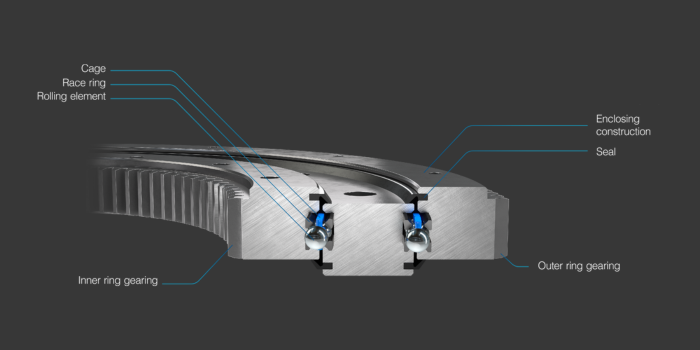

La differenza principale tra un cuscinetto a sfere tradizionale e un cuscinetto su filo risiede nelle piste di rotolamento. In un cuscinetto sui filo, gli elementi volventi non scorrono su anello massicci, ma su sottili fili in acciaio temprato. La flessibilità di questo principio consente di progettare in modo più libero e semplice, al fine di sviluppare prodotti migliori.
Per questo motivo, i cuscinetti su filo offrono una serie di vantaggi che non possono essere ignorati.

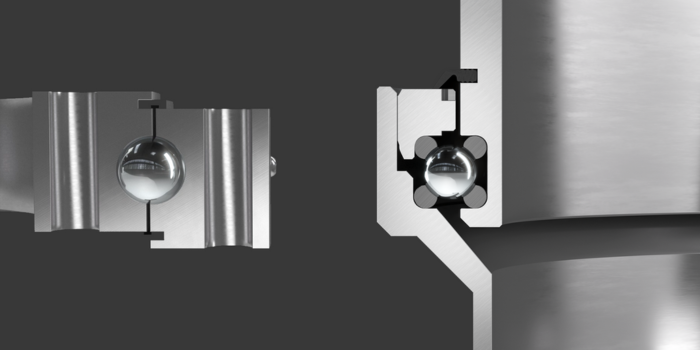

Confronto dei principi
I cuscinetti volventi tradizionali spesso sono massicci e pesanti, e occupano una quantità di spazio importante nella costruzione. I cuscinetti su filo, invece, sono compatti e offrono un risparmio di spazio sia esternamente che internamente ai componenti. Questo è particolarmente utile per applicazioni come i robot, dove ogni millimetro conta, o per l’integrazione di passaggi interni per i cavi.
Questo può essere dimostrato in modo determinante utilizzando l’esempio del cuscinetto in elementi su filo LER.

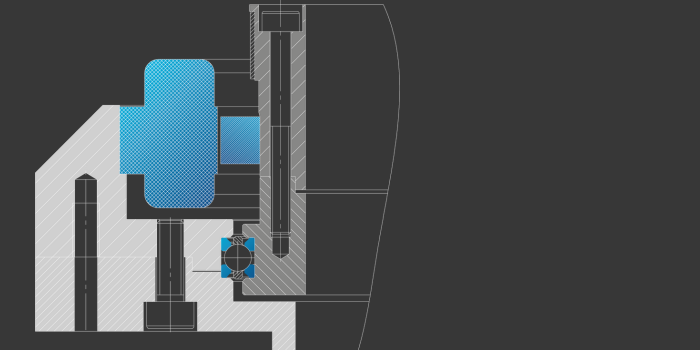

Esempio di applicazione 1: cuscinetto su filo filo Franke tipo LER con azionamento diretto integrato.
Lo spazio di installazione compatto consente progetti con strutture estremamente sottili. Il carico è completamente supportato dal cuscinetto LER.

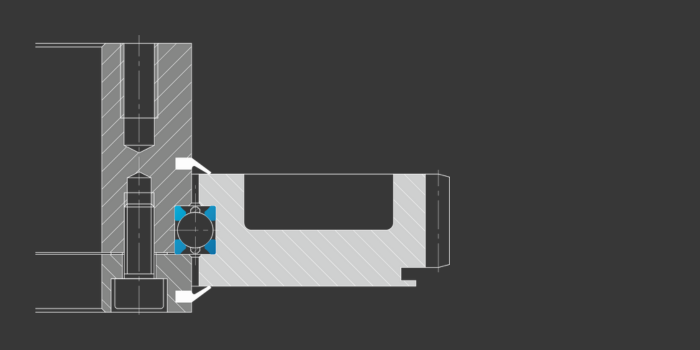

Esempio di applicazione 2: cuscinetto su filo tipo LER integrato nell’alloggiamento di un sistema di supporto leggero per la rotazione di antenne.
Basso ingombro grazie all’integrazione diretta nell’alloggiamento. Elevata rigidità e resistenza alle vibrazioni e alle variazioni di temperatura sono ulteriori vantaggi.
I cuscinetti su filo si adattano alle tue esigenze
Una caratteristica unica dei cuscinetti su filo è la loro capacità di supportare tutti i carichi. Ciò consente una libera scelta del materiale e del design della struttura circostante. Dall' acciaio e acciaio inox all’alluminio, alla plastica e persino ai materiali stampati in 3D, i cuscinetti su filo si adattano perfettamente a diverse esigenze. Offrono non solo capacità di carico e rigidità, ma anche la possibilità di realizzare geometrie a pareti sottili con sufficiente resistenza, aumentando così il grado di libertà nella progettazione.
Scopri qui il nostro programma personalizzato.
Pensare al futuro
Con i cuscinetti su filo, spesso è sufficiente sostituire solo alcuni componenti, come le piste di rotolamento, gli elementi volventi e le gabbie, per rendere nuovamente il cuscinetto pienamente funzionante.
Soprattutto nel caso di parti di alloggiamento complesse, con geometrie articolate o realizzate in materiali di alta qualità come l’acciaio inox, tale ricondizionamento mostra rapidamente i suoi vantaggi.
Anche nei nostri cuscinetti assemblati standard la sostituzione del cuscinetto su filo può consentire un risparmio fino al 60% dei costi rispetto all’acquisto di un cuscinetto completo nuovo.
Puoi saperne di più nel nostro white paper “Ricondizionamento”.
