Guide lineari tipo FDE-K
Rotaia doppia e cursore
Senza lubrificazione

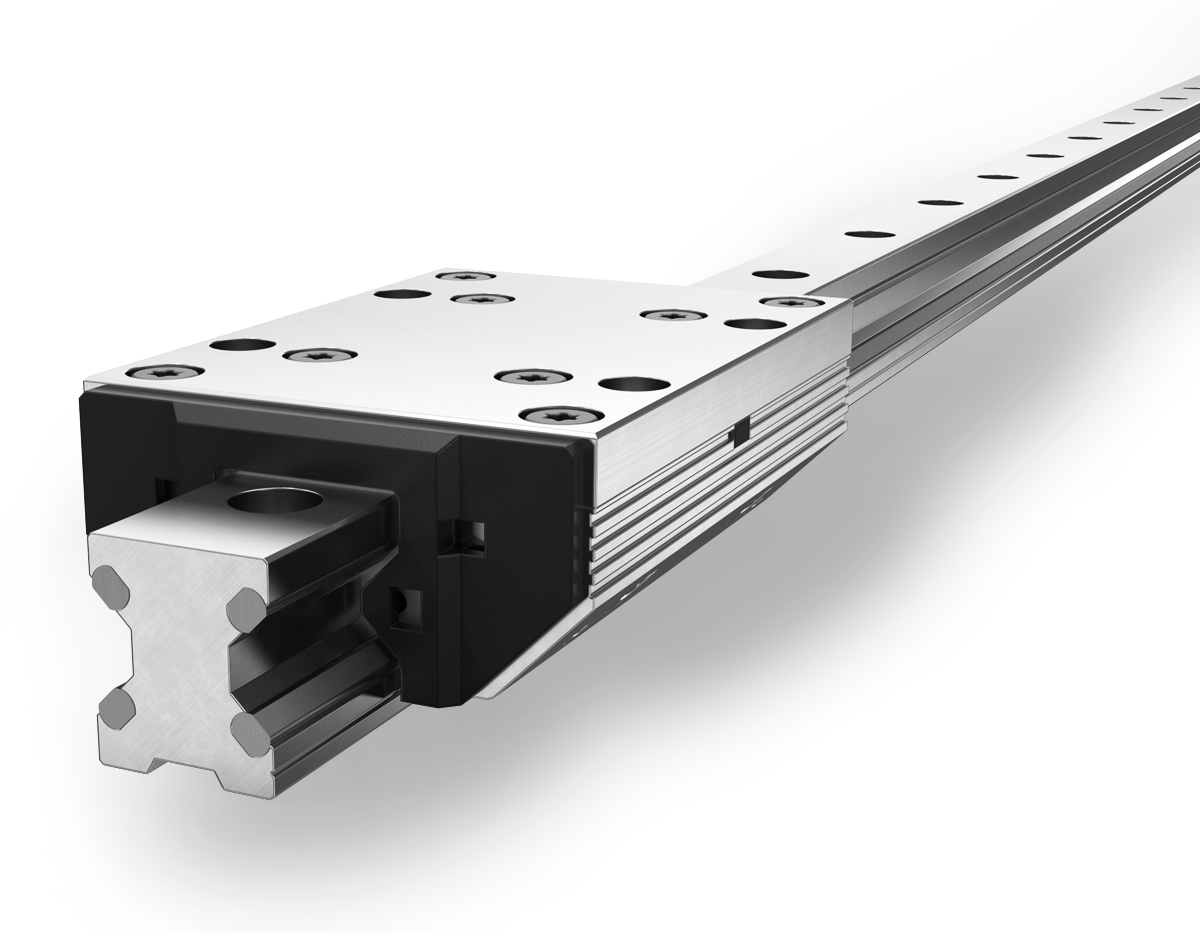

Immagine del prodotto Guide lineari tipo FDE-K Rotaia doppia e cursore Senza lubrificazione

5% sconto
sul vostro primo ordine online!

Descrizione

Le guide lineari Franke FDE sono dotate di cuscinetti a rullini di alta qualità privi di lubrificanti e sono realizzate interamente in alluminio leggero. Sono adatte per compiti di movimento lineare in quasi tutti i settori, in particolare per l'uso nella produzione di alimenti o in camere bianche. Le rotaie possono essere fornite in lunghezze da 200 a 4000mm e su richiesta accoppiate per lunghezze infinite.

Proprietà

CuscinettiCuscinetti a rullini senza lubrificanti
Vie di scorrimentoAcciaio temprato

Proprietà - Valutazione

Resilienza
Dinamica
Resistenza alla corrosione
Amagnetico
Senza lubrificanti
Prezzo

Dati tecnici

Lunghezza della corsa

Corpo unico da 200 mm a 4000 mm, accoppiamento a richiesta

Materiale

Piastra del cursore, pattini e corpo rotaia: alluminio anodizzato
Vie di scorrimento: acciaio temprato
Cuscinetti: acciaio temprato

Temperatura di esercizio

Da -20 °C a +80 °C

Velocità massima

1 m/s

Massima accelerazione

40 m/s2

Posizione di montaggio

Qualunque

Lubrificazione

Lubrificato a vita, esente da manutenzione

Informazioni tecniche


Tabelle dati

Comparazione e calcolo

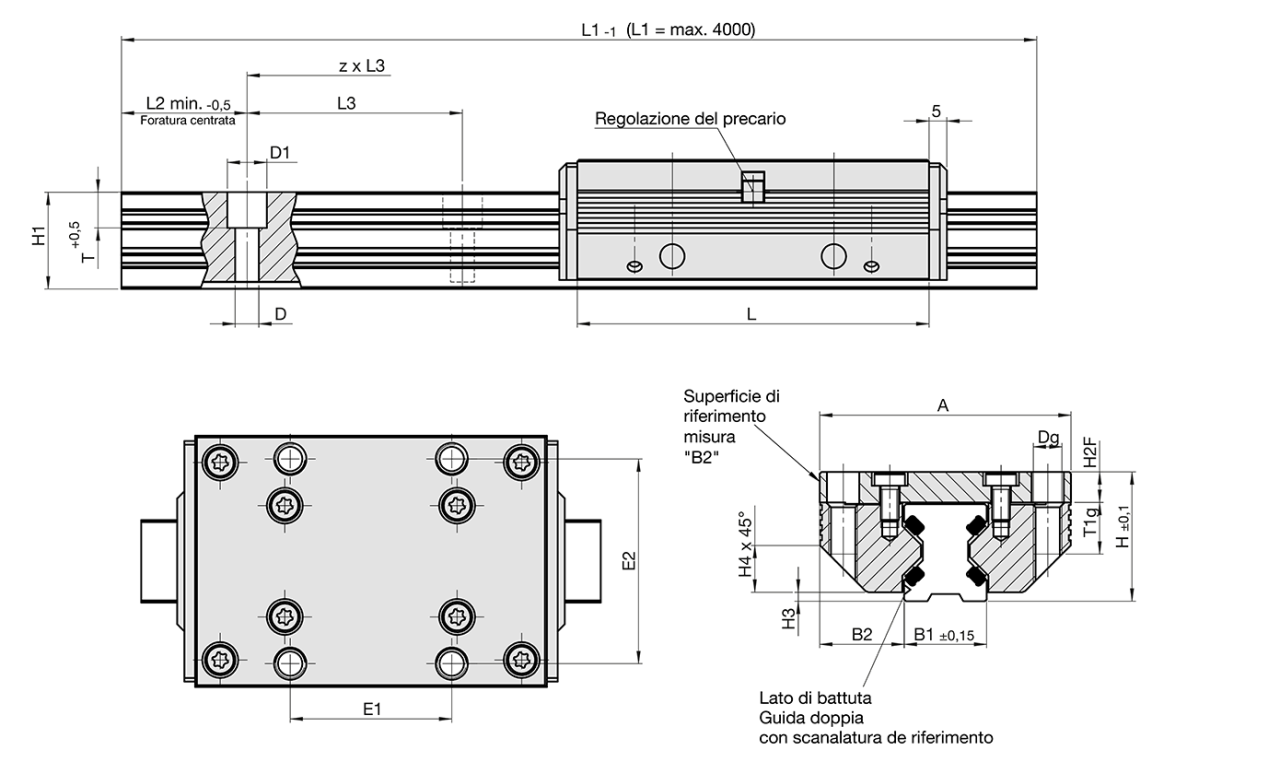

Disegno tecnico FDE-K
FDE-K
Taglia Dimensioni
mm
A L H B1 B2 D D1 Dg E1
12 37 64 19 12,00 12,50 3,4 6 M 4 25
15 47 78 24 15,50 15,75 4,5 8 M 5 30
20 63 92 30 21,00 21,00 5,5 10 M 6 40
25 70 98 36 23,00 23,50 6,6 11 M 8 45
35 100 135 48 32,00 34,00 9,0 15 M 10 62
45 120 165 60 45,00 37,50 11,0 18 M 12 80
FDE-K
Taglia

Dimensioni
mm
E2 H1 H2F H3 H4 L2 L3 T T1g
12 30 14,7 4,0 1,4 5,5 10 40 5,5 8
15 38 18,7 5,0 2,0 8,0 10 60 6,0 10
20 53 22,6 7,0 2,0 11,0 10 60 8,0 12
25 57 27,0 8,5 2,5 13,0 10 60 10,0 16
35 82 37,0 10,5 3,5 20,0 12 80 11,5 20
45 100 46,0 13,5 4,0 22,0 16 105 14,5 24
Capacità di carico, peso, lunghezza MyFranke
Taglia Fattori di carico
N
Fattore di carico ribaltante cursore
Nm
Peso
kg
CAD-Download
Calcola il caso di carico
C C0 M0cx Mcx M0cy/M0cz Mcy/Mcz Cursore Rotaia/m
12 350 400 4,0 3,0 6,0 5,0 0,09 0,40

Registrati ora per
accedere a MyFranke.

15 600 700 8,0 6,0 12,0 10,0 0,17 0,80
20 700 900 12,0 9,0 17,0 14,0 0,35 1,30
25 1200 1600 25,0 18,0 35,0 25,0 0,50 1,60
35 2000 2500 58,0 44,0 76,0 58,0 1,40 2,60
45 4400 5500 180,0 140,0 210,0 170,0 2,50 4,50
Tipo e dimensione
Fattore di carico dinam. C Fattore di carico stat. C0 rad. Momento nominale M0CX MCX M0CX/M0CZ M0CY/M0CZ Peso del cursore Peso della rotaia per m

{{(idx +1)}}
{{ fi.description }}
{{ fi.name }}
{{ fi.firstParameter }}
Disegno tecnico
Scheda tecnica (PDF)
